LoDI-KSM

Artikelnummer: LoDi012

Kehrschleifenmodul für digitale Modellbahn mit automatischer Polaritätsumschaltung
Gleisformat-unabhängig (Z bis G), RailCom-fähig, nicht detektierbar für Rückmelder
Zwei Modi: Automatik (Dipschalter ON) oder manuell via Weichendecoder (Dipschalter OFF)
KSM: max. 2 A Dauerlast / 3 A kurzzeitig; KSM-P: max. 4 A Dauerlast / 6 A kurzzeitig

52,50 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 5 - 7 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Das LoDi-KSM ist ein einfaches Kehrschleifenmodul für die digitale Modellbahn. Dabei spielt das Datenformat keine Rolle.

Darüberhinaus verfügt das KSM noch über einen Dipschalter, mit dem sich über einen extern angeschlossenen Schaltdecoder die Polarität der Kehrschleife umschalten läßt.

Lieferumfang:

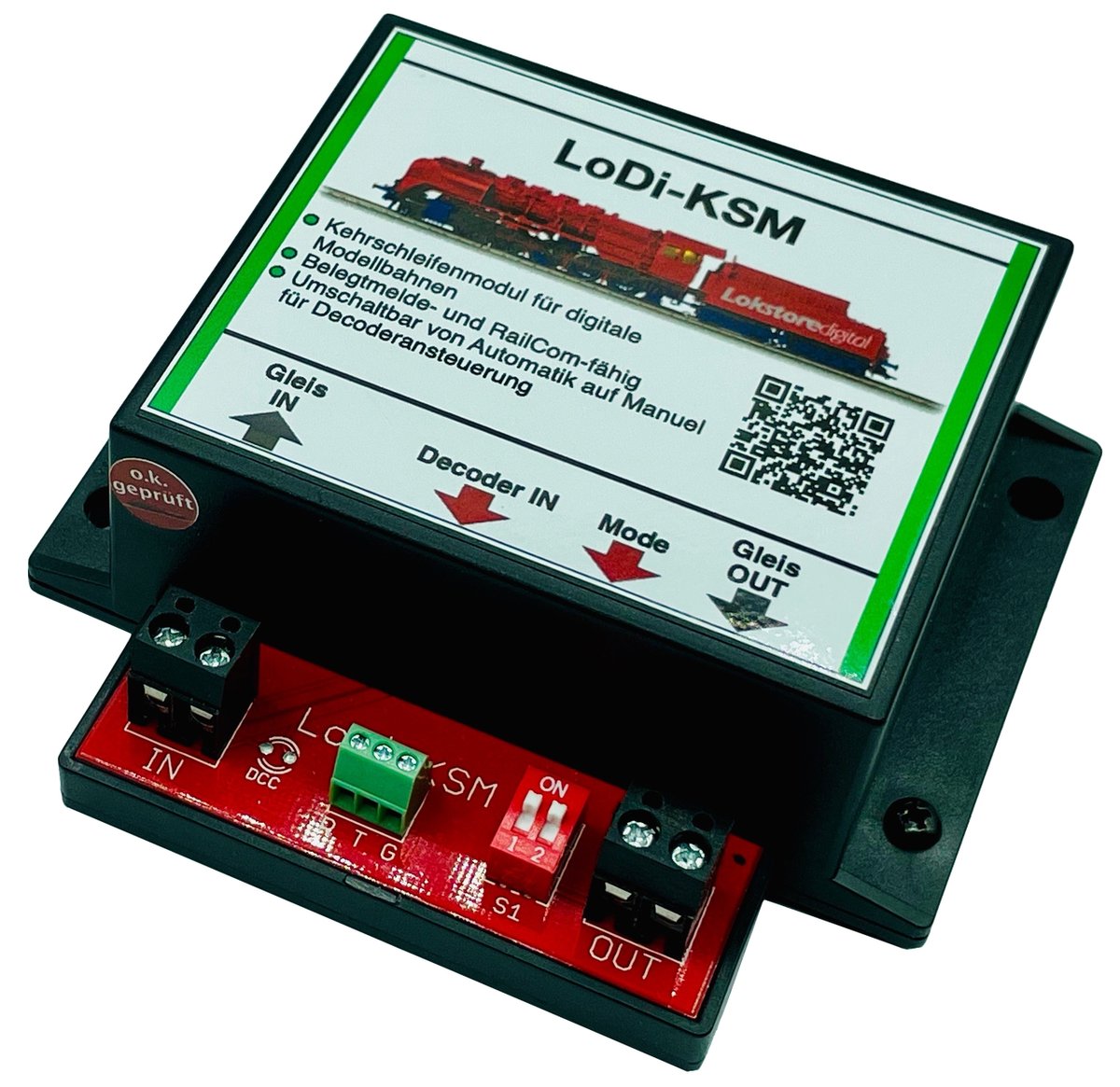

LoDi-KSM

Warum benötigt man ein Kehrschleifenmodul an einer Modellbahnanlage?

Grundsätzlich werden Kehrschleifenmodule nur beim 2-Leiter System benötigt.

Das Kehrschleifenmodul schaltet eine Kehrschleife automatisch um.

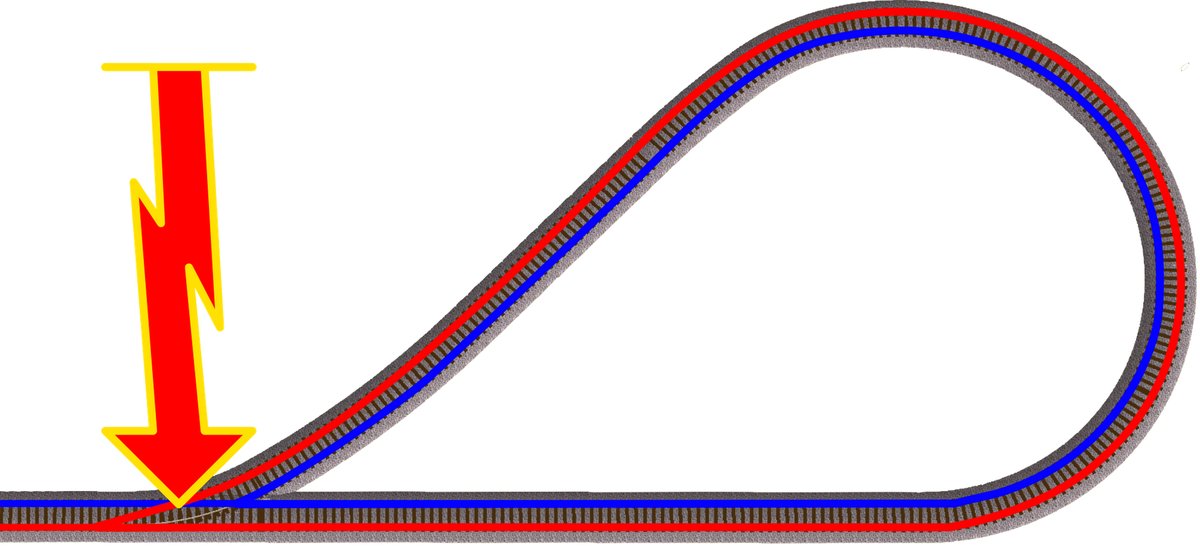

Eine Kehrschleife entsteht, wie Sie auf dem Bild erkennen können, wenn beim Zurückfahren bzw. Wenden des Zuges in einem Kreisabschnitt die Stromzufuhr bei dem wieder Einfahren auf das Gleis überkreuzt wird.

Hier sehen Sie jetzt, dass die rote Linie den Strom über die blaue Line kreuzt.

Das nennt man dann eine Kehrschleife.

Um hier einen Kurzschluss zu vermeiden, benötigen Sie einen speziellen Schalter bzw. Relais, der die Versorgungsspannung des Gleises in der Kehrschleife umpolt.

Wie Sie das Gerät verwenden, können Sie erkennen, wenn Sie nach unten scrollen.

Die Eigenschaften des LoDi-KSM(-P)

Kehrschleifenmodul ( KSM ) für ihre digitale Modellbahn und Spurgrößen von Z bis G.
Das Kehrschleifenmodul ist Gleisformat unabhängig.
Unser KSM ist nicht detektierbar für Rückmelder, was bedeutet, dass Ihr Rückmelder kein "Belegt" anzeigt, nur weil das Kehrschleifen Modul daran angeschlossen ist.
Erst die Lok löst wie gewohnt eine Belegtmeldung aus.
Das KSM ist voll RailCom-fähig. Die RailCom-Daten Channel 1 und 2 der Lok werden selbst über den
KSM-Abschnitt zurückgesendet.
Es kann zwischen Automatik- und Manuell-Modus gewechselt werden, dazu müssen Sie einen normalen Weichenausgang an Ihrem Decoder oder LoDi-Operator haben.
Unsere Module unterstützen das LoDi-KSM(-P) mit
- LoDi-Operator 16-SD-FL
- LoDi-Operator 4-WD-DC
- LoDi-Operator 4-WD-AC
Kann aber auch mit jeglichen anderen Schaltdecoder angesteuert werden.

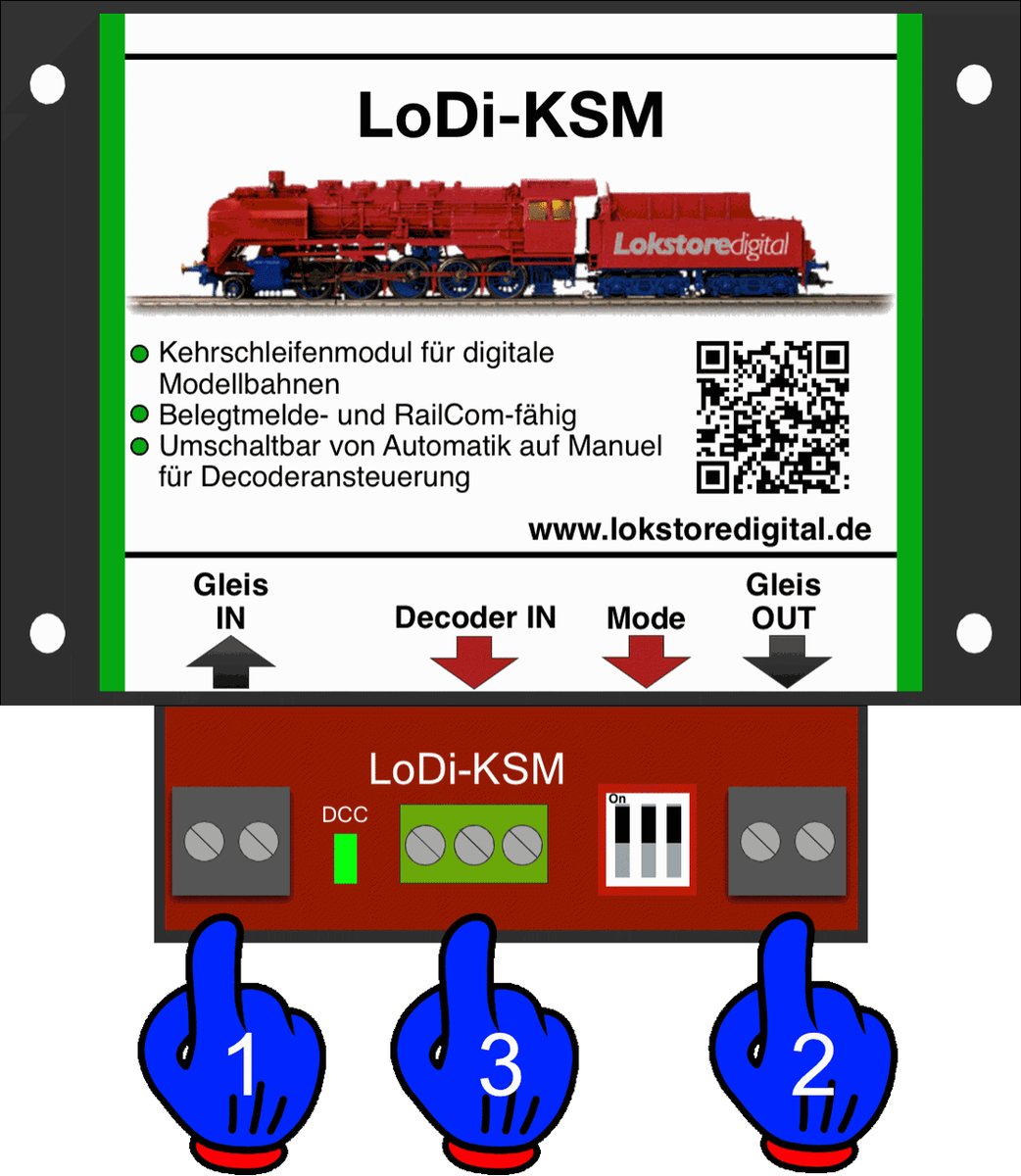

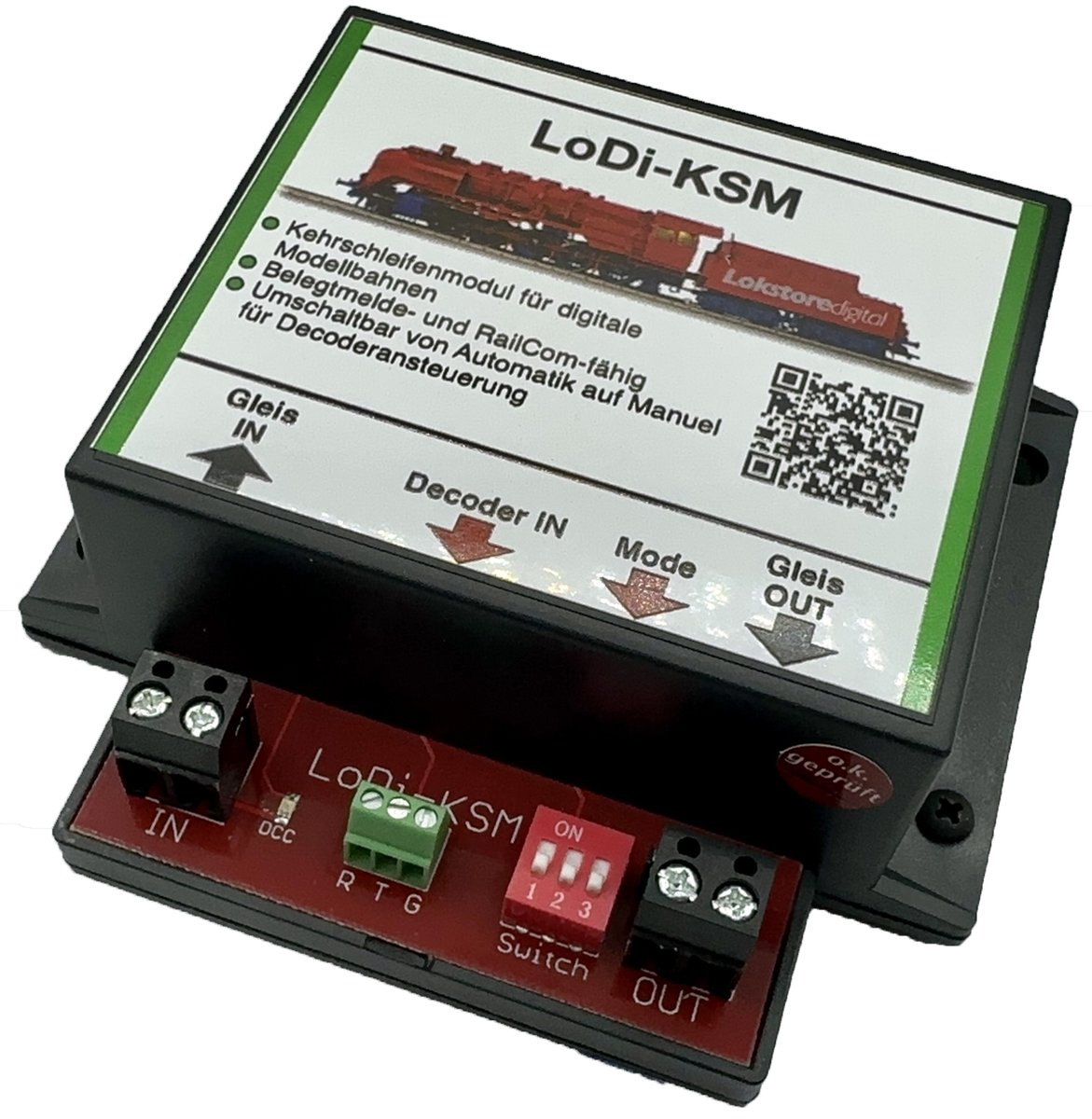

1. Das LoDi-KSM(-P) und seine Anschlüsse

(1): Hier wird das Gleiskabel vom Booster oder Digitalzentrale kommend angeschlossen.
(2): Hier wird die Kehrschleife bzw. der Gleisabschnitt, der sich in der Kehrschleife befindet, angeschlossen.
(3): Dient zur manuellen Bedienung über einen Schaltdecoder.

2. Anschlussdetails in Übersicht

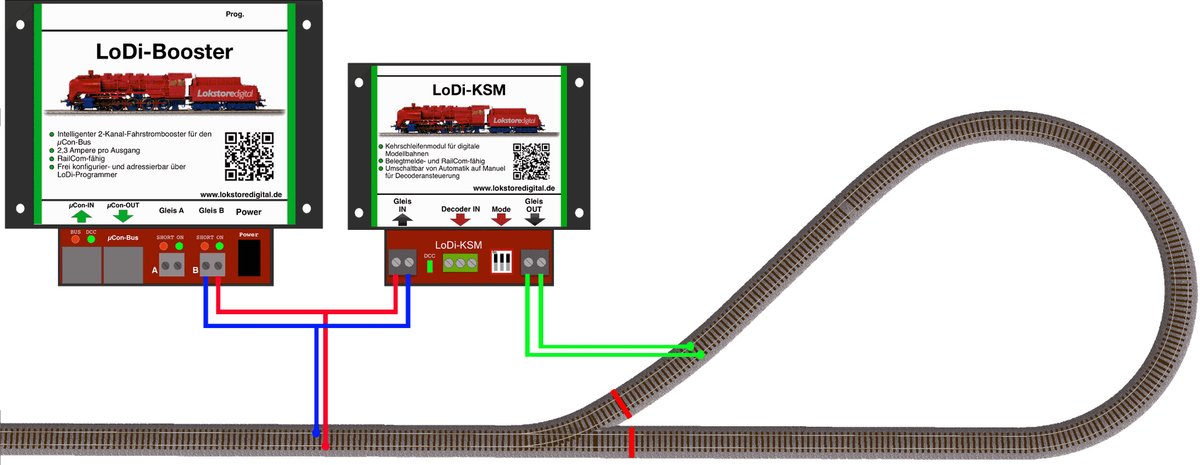

Hier können Sie die Anschlussvariante an einem LoDi-Booster sehen.

Es können alle gängigen Digitalzentralen und Booster jeglicher Hersteller am LoDi-KSM(-P) angeschlossen werden. Das Modul arbeitet völlig autark.

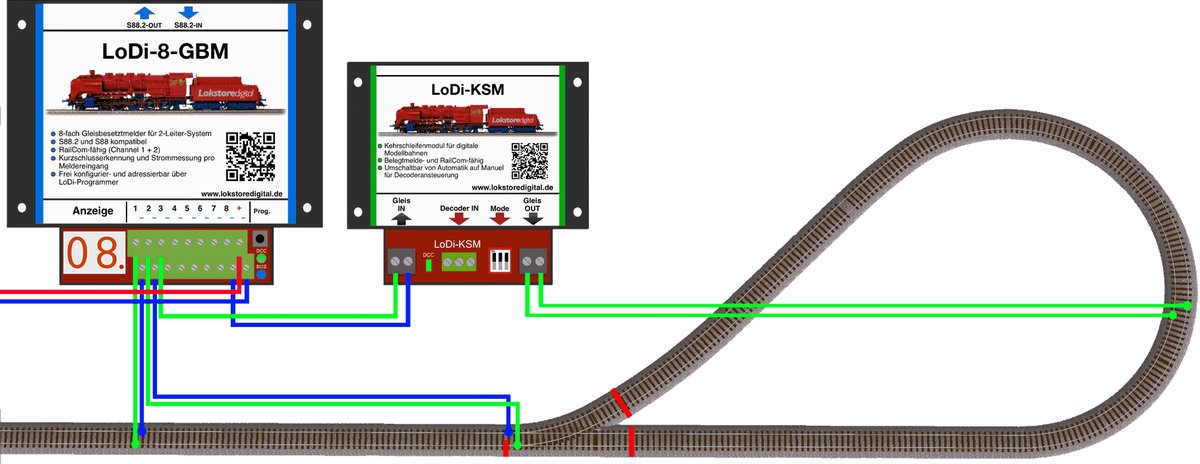

Dieses Anschlussbeispiel verwendet das LoDi-KSM(-P) über einen Belegtmelder.

Dies wird benötigt, wenn Sie ihre Kehrschleifen zurückmelden bzw. besetzt melden möchten.

Es können Belegtmeldemodule jeglicher Hersteller an das LoDi-KSM(-P) angeschlossen werden.

3. Anschluss an LoDi-Operator oder Weichendecoder

Wie schon erwähnt, hat das

LoDi-KSM(-P) einen Anschluss für einen Weichendecoder jeglicher Art.

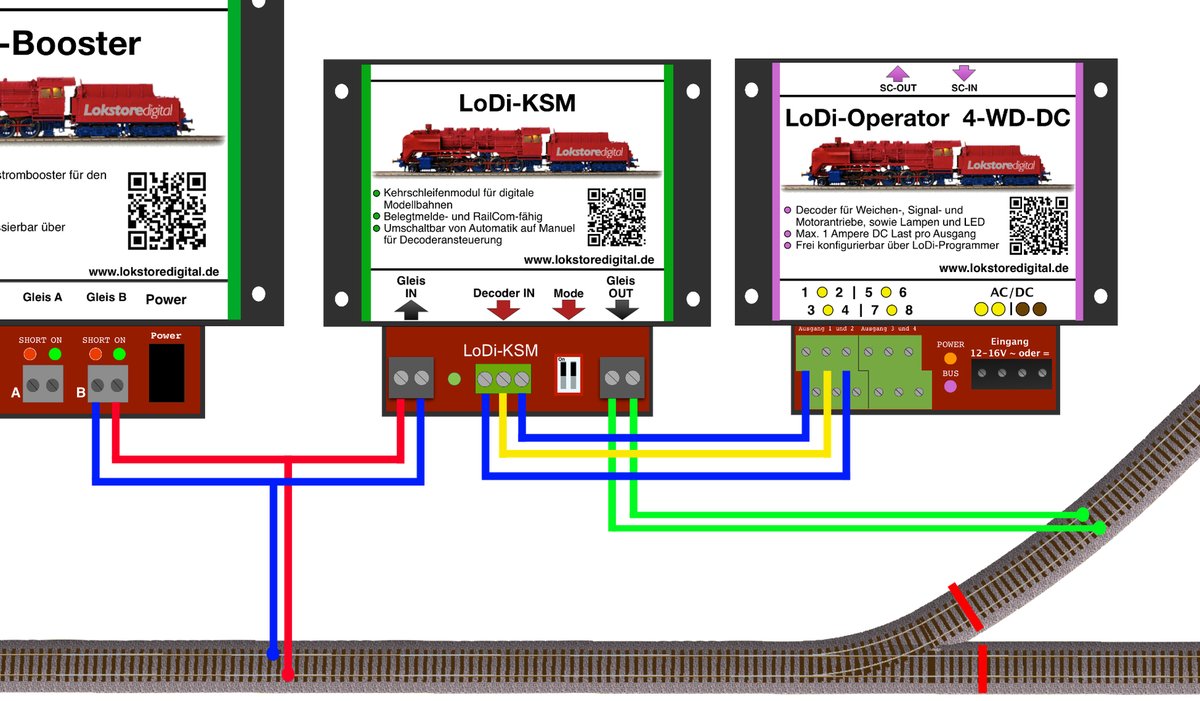

Auf dem nächsten Foto können Sie ein Anschlussbeispiel an einen LoDi-Operator 4-WD-DC erkennen.

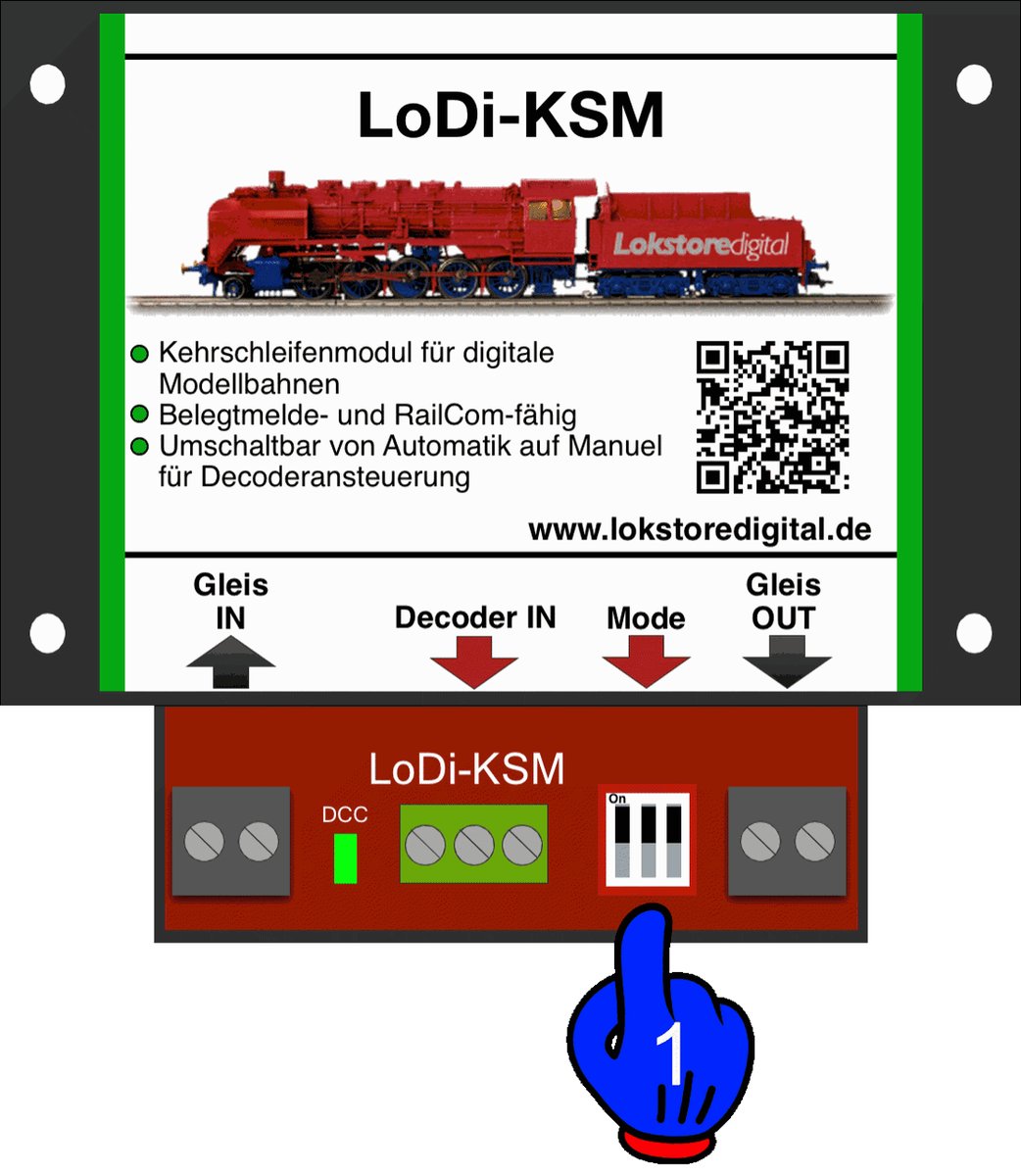

Möchten Sie nun die Automatik vom Modul abschalten, müssen die beiden Dipschalter bei (1) auf "off" gestellt werden. Danach kann das Modul nur noch über die Weichenklemmen ( Decoder IN ) angesteuert werden.

Das Modul hat 2 Betriebsmodi, die eingestellt werden können:

Dip Schalter ON / ON
Modul arbeitet im Automodus,
d.h., es schaltet beim Detektieren eines Verbrauchers um.
Zusätzlich steht die manuelle Bedienung auch im Automodus zur Verfügung, es wird dadurch doppelt abgesichert.
Dip Schalter OFF / OFF
Das LoDi-KSM arbeitet nur über die Decoder IN Klemme.

Die LoDi-KSM(-P) Module ab 6/2021 haben einen 3er Dip-Schalter. Hier kann über Dip 1 die LED ein und Ausgeschaltet werden. Dip 2 und 3 verhält sich wie oben beschrieben.

4. Technische Daten

Abmaße:

Länge 8,9 cm

Breite 10 cm

Höhe 3,5 cm

Gewicht:

83 Gramm

An der Digitalklemme, also im Digitalbetrieb, kann der Decoder mit bis zu 26 Volt versorgt werden.

! Achten Sie hierbei auf die Angaben des Herstellers Ihrer Digitalzentrale oder Boosters !

LoDi-KSM belastbar durch Verbraucher mit kurzzeitig 3 Ampere und dauerhaft 2 Ampere

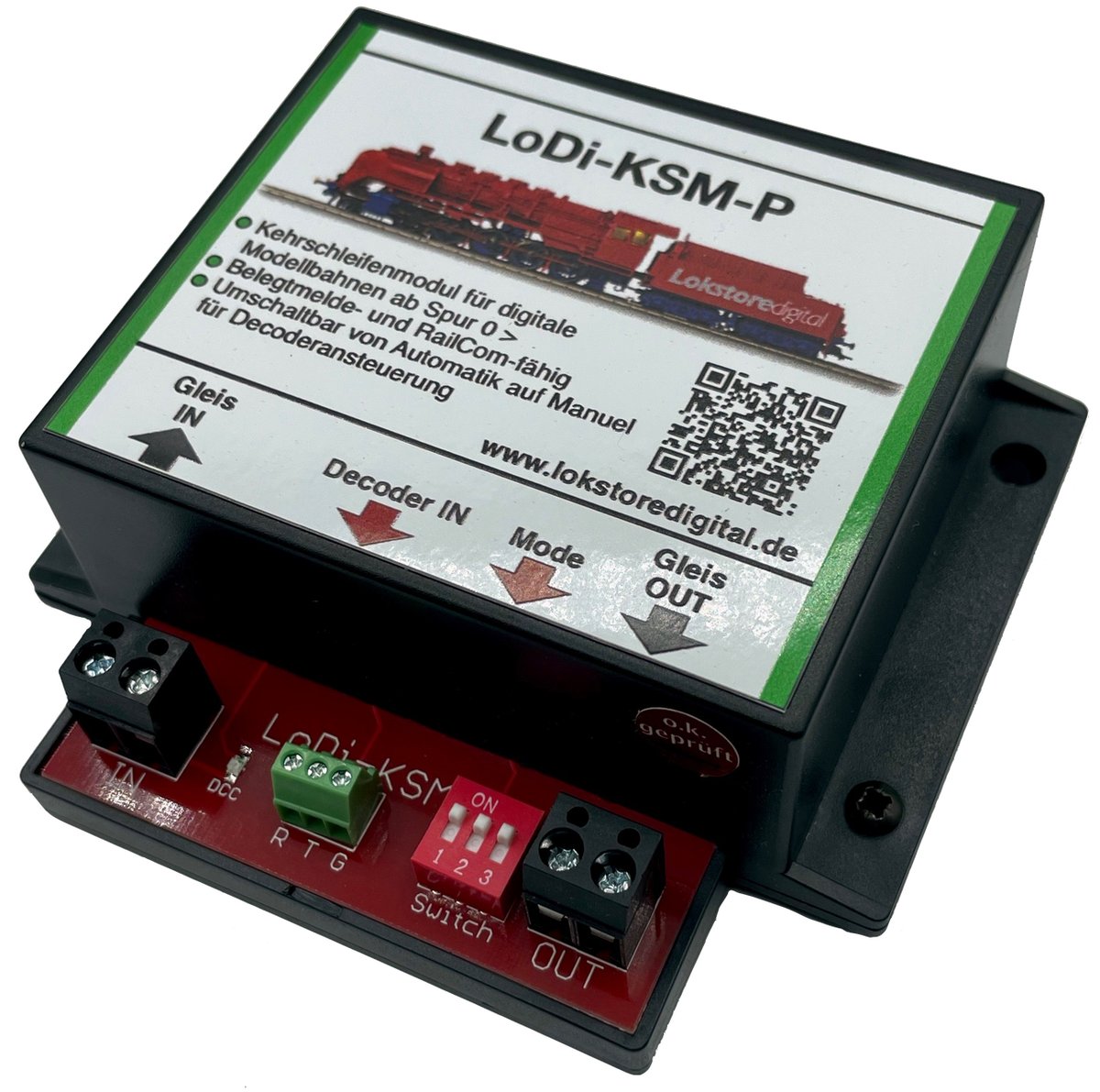

LoDi-KSM(-P) belastbar durch Verbraucher mit kurzzeitig 6 Ampere und dauerhaft 4 Ampere

5. Download LoDi-KSM PDF-Version

Hier können Sie eine Zusammenfassung des LoDi-KSM als PDF-Datei downloaden.

Anleitung (PDF)
