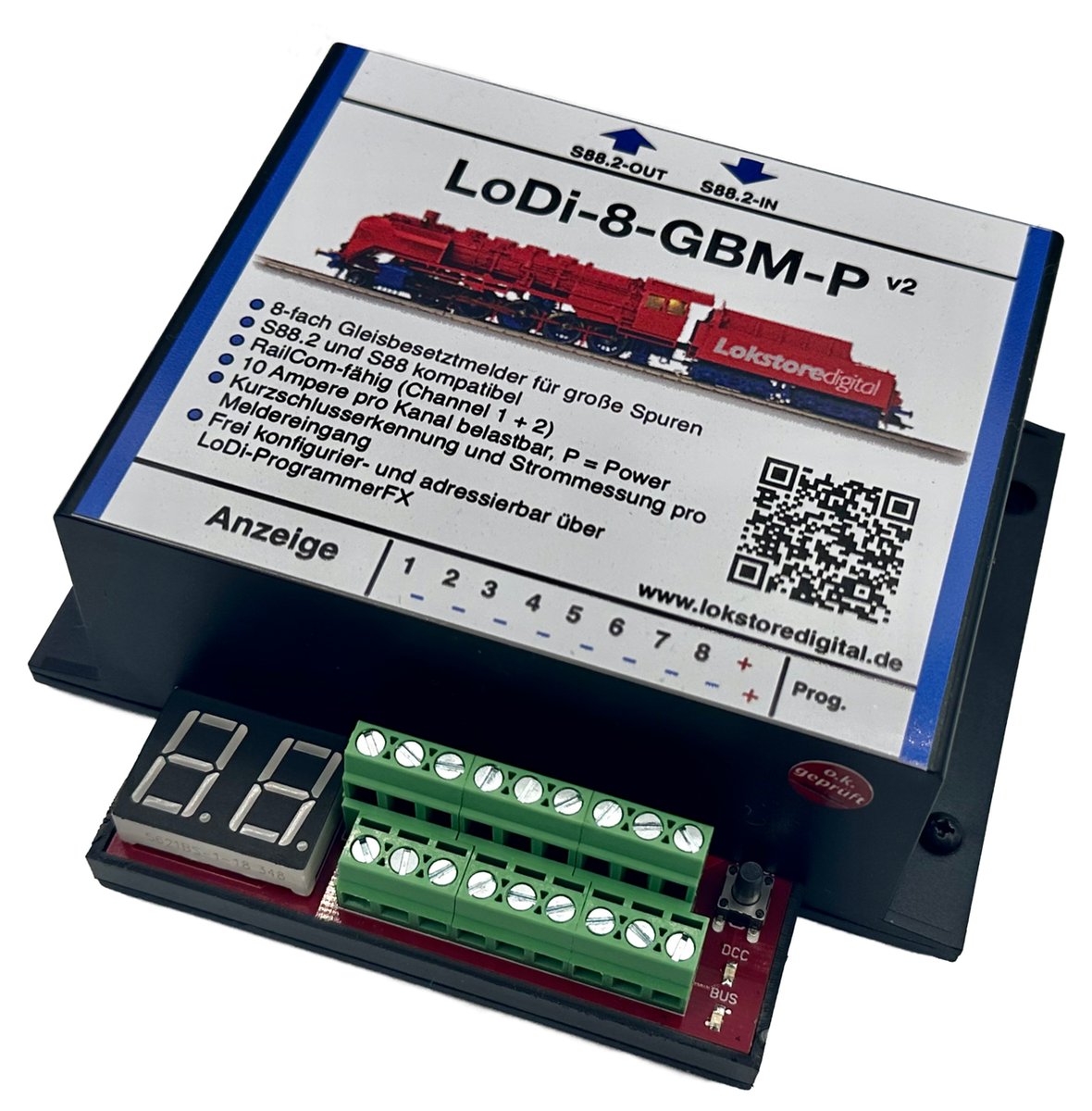

Der LoDi-8-GBM-P v2 komplett überarbeitetet Version!!! Der große Bruder des LoDi-8-GBM v2 speziell für große Spuren entwickelt mit 10 Ampere pro Kanal belastbar. ( In Summe nicht mehr als 20 Ampere !!! )
Er ermöglicht die Erkennung von RailCom-fähigen Lokomotiven auf allen 8 Kanälen. Zusätzlich verfügt er über die Möglichkeit, den aufgenommenen Fahrstrom pro Kanal zu messen. Dies ermöglicht zum Beispiel eine Kurzschlusserkennung mit einstellbarer Kurzschlussschwelle.
Der LoDi-8-GBM-P funktioniert natürlich auch an anderen S88N-Bussen, bietet dann aber natürlich nicht den vollen Funktionsumfang. Er ist außerdem DCC-A vorberietet und voll Update-fähig über den S88.2-Bus.
Lieferumfang:
LoDi-8-GBM-P v2
Update early 2025:
Auch unser LoDi-8-GBM-P bekommt ein Update, der LoDi-8-GBM-P v2. Er ist nun voll update-fähig und auf das DCC-A vorbereitet.
Der große Bruder des LoDi-8-GBM v2 ist der LoDi-8-GBM-P v2 in einer komplett überarbeiteten Version, der speziell für große Spuren entwickelt wurde.
Gartenbahner, die Ihre Loks RailCom-fähig betreiben möchten, können dies nun mit dem LoDi-8-GBM-P v2 tun.
Er bietet gerade im Gartenbahnbereich ein sehr nützliche Möglichkeit von Pre-Sets, die per Mausklick abgerufen werden können, sollten Sie die Bahn z.b. an einem Regentag fahren wollen.
Die Eigenschaften des LoDi-8-GBM-P v2
Der LoDi-8-GBM-P v2 ist ein Gleisbesetztmelder, der für den S88.2- Bus entwickelt wurde. Er bedient 8 Gleisabschnitte, die mit jeweils 10 Ampere belastet werden können. (In Summe nicht höher als 20 Ampere) Alle 8 Gleisabschnitte, also Melde-Kanäle, sind RailCom-fähig und können über Channel 1 und 2 überwacht werden. Der Gleisbesetztmelder liefert darüber hinaus auch einen genauen Stromverbrauch pro Gleisabschnitt und kann sogar Kurzschlüsse direkt im Block erkennen. Der LoDi-8-GBM-P v2 kann einfach über den LoDi-ProgrammerFX konfiguriert werden. Er hat eine Displayanzeige für direkte Kontrolle der Melder sowie Anzeige der Adresse des Moduls. Er ist voll abwärts kompatibel und kann ebenso am s88N oder mit Adapter auch an einem alten s88-Bus betrieben werden. Hier stehen allerdings nicht die vollen Funktionen wie im S88.2-Bus zur Verfügung. DCC-A vorberietet und voll Update-Fähig. 1. Der LoDi-8-GBM-P v2 und seine Anschlüsse

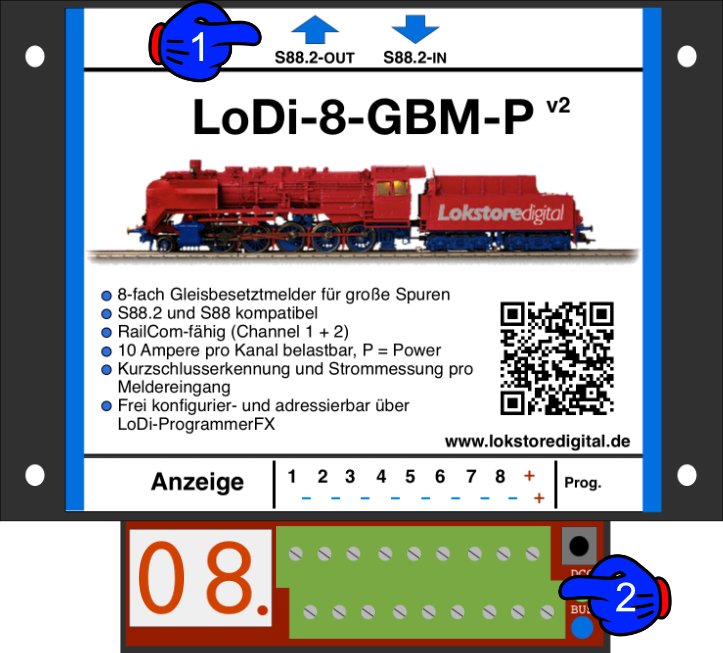

Zu den Anschlüssen am LoDi-8-GBM-P v2:
(1): Hier wird der S88.2 Bus angeschlossen. Der Pfeil S88.2-OUT geht in Richtung Interface, da hier die Daten vom Gleis zurück an den Rechner gemeldet werden. (2): Hier werden unter 1-8 die Blockabschnitte bzw. Rückmeldeabschnitte sowie rechts daneben bei + die Booster-IN-Spannung angeschlossen. Näheres finden Sie auch weiter unten unter Gleisanschluss. 2. Der LoDi-8-GBM-P v2 und seine LEDs

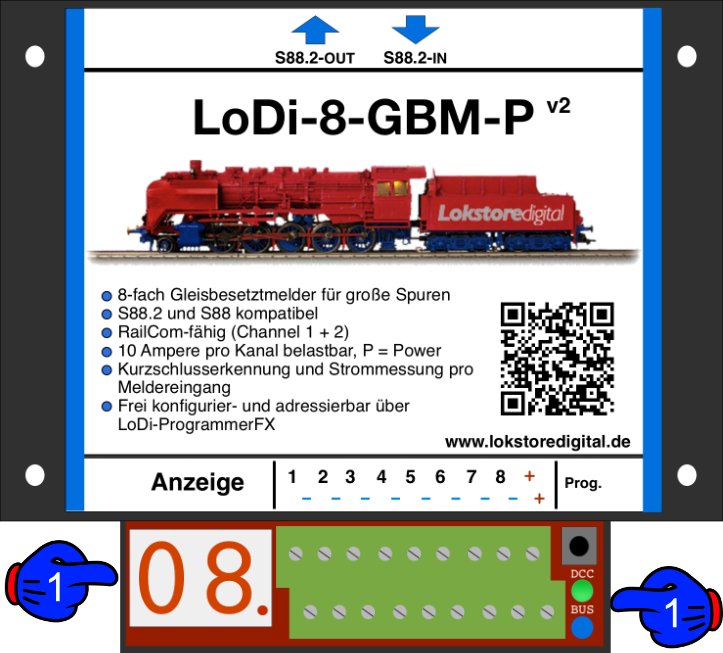

(1) DCC LED und BUS LED: (2) Displayanzeige: 3. Anschluss des LoDi-8-GBM-P v2 an den S88.2-Bus

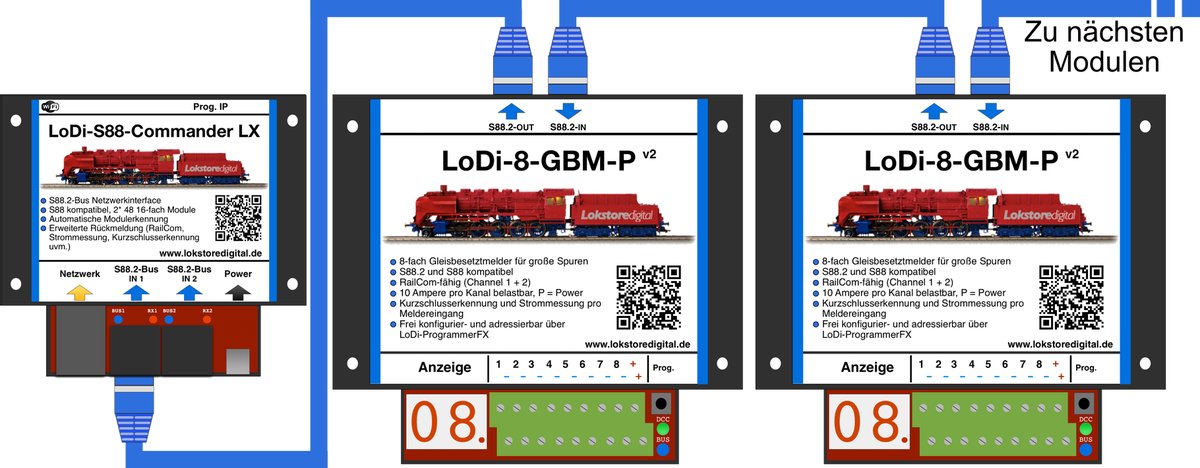

Wie schon mehrfach erwähnt, verfügt der LoDi-8-GBM-P v2 über den S88.2-Bus. Dieser wird vom
Der LoDi-8-GBM-P v2 kann im Mischbetrieb mit dem LoDi-8-GBM-P betrieben werden.
Wenn das Modul an einem S88.2-Bus betrieben wird, stehen Ihnen folgende Merkmale zur Verfügung:
Belegtmeldung der einzelnen Blöcke mit Displayanzeige. Kurzschlusserkennung der einzelnen Blöcke. Dies geschieht über ein weiteres Register was bedeutet: Sollte auf dem Ausgang z.b. 1.1 ein Kurzschluss festgestellt werden, wird die 1.9 belegt gemeldet. Dabei kann schon jetzt bei jeder Modellbahnsteuerung der Kurzschluss angezeigt werden. Strommessungen pro Melde-Kanal, mit einer Anzeigemöglichkeit in der Software. Einstellung der Kurzschlüsse pro Melde-Kanal. Einstellung der Stromerkennungsschwelle pro Melde-Kanal RailCom Erkennung Channel 1 und 2 pro Melde-Kanal ( max. 8 Loks pro Melde-Kanal ). Frei Adressierbar, jetzt behält das Modul seine Adresse, es gibt keine Verschiebungen mehr ! Bis zu 96 Module können an einem LoDi-S88-CommanderLX angeschlossen werden. Alle S88.2 Module ab 2022 sind Update-Fähig und somit zukunftssicher. 4. Anschluss des LoDi-8-GBM-P v2 an den s88- und s88N-Bus
Der LoDi-8-GBM-P v2 ist mit dem neuen S88.2-Bus ausgestattet, was allerdings nicht bedeutet, dass das Modul nicht auch an herkömmlichen Zentralen mit s88 oder s88N betrieben werden kann.
Diese Funktionen stehen Ihnen beim Betrieb an dem alten s88-Bus zur Verfügung:

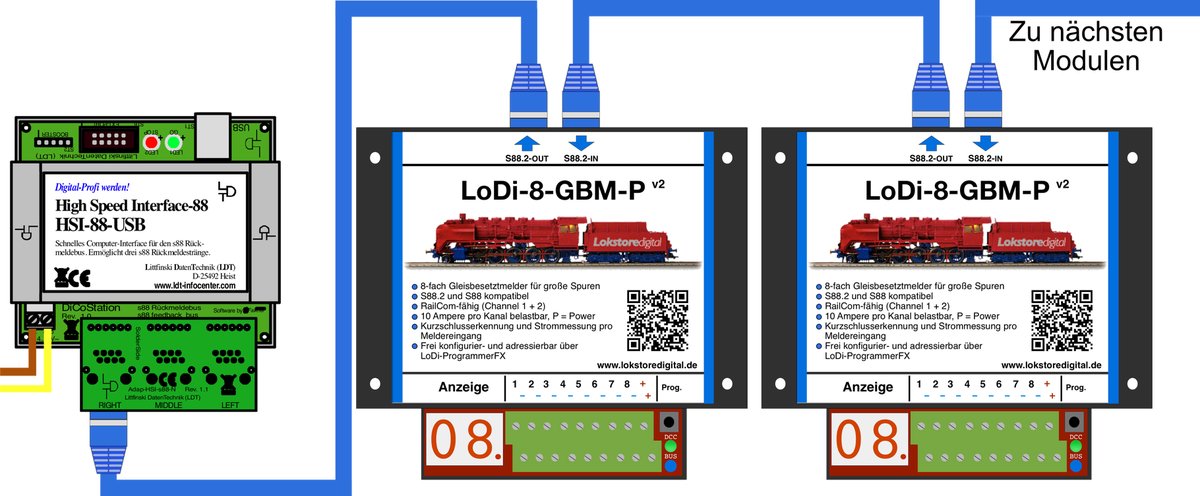

Belegtmeldung der einzelnen Blöcke mit Displayanzeige Kurzschlusserkennung der einzelnen Blöcke, auch hier, über ein weiteres Register, was bedeutet: Hier sehen Sie den Anschluss eines LoDi-8-GBM-P v2 an einem LDT-HSI. Es können natürlich jegliche Art von
s88N-Modulen dazwischen gehängt werden.

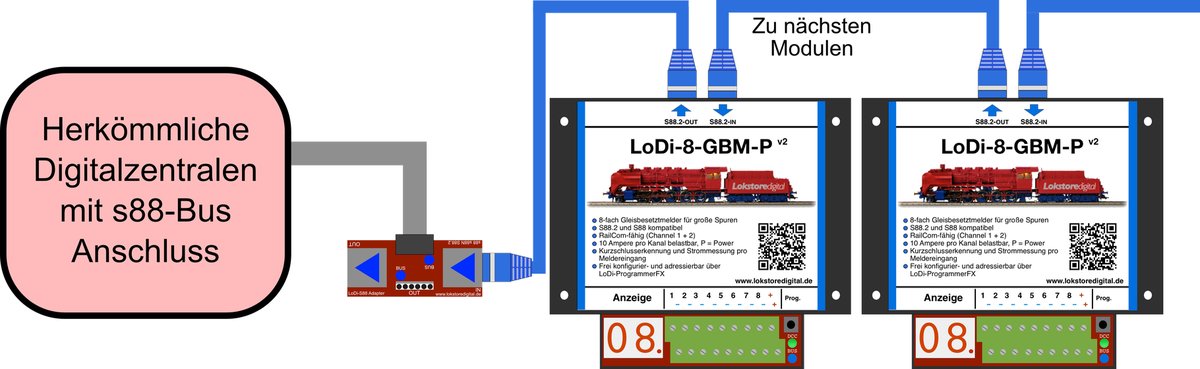

Es ist möglich, den LoDi-8-GBM-P v2 an einer herkömmlichen Digitalzentrale anzuschließen. Um die Geräte an einer älteren Zentrale ohne den s88N-Stecker zu verwenden, benötigen Sie einen Adapter.
Wir bieten hierfür den LoDi-S88-Adapter an, der universell eingesetzt werden kann
5. Anschluss des LoDi-8-GBM-P v2 Boosterspannung
Der LoDi-8-GBM-P v2 verfügt über Booster-Eingangs-Klemmen. An diese müssen Sie einen Booster oder eine herkömmliche Digitalzentrale anschließen.
Dabei hat der LoDi-8-GBM-P v2 zwei + Klemmen und in

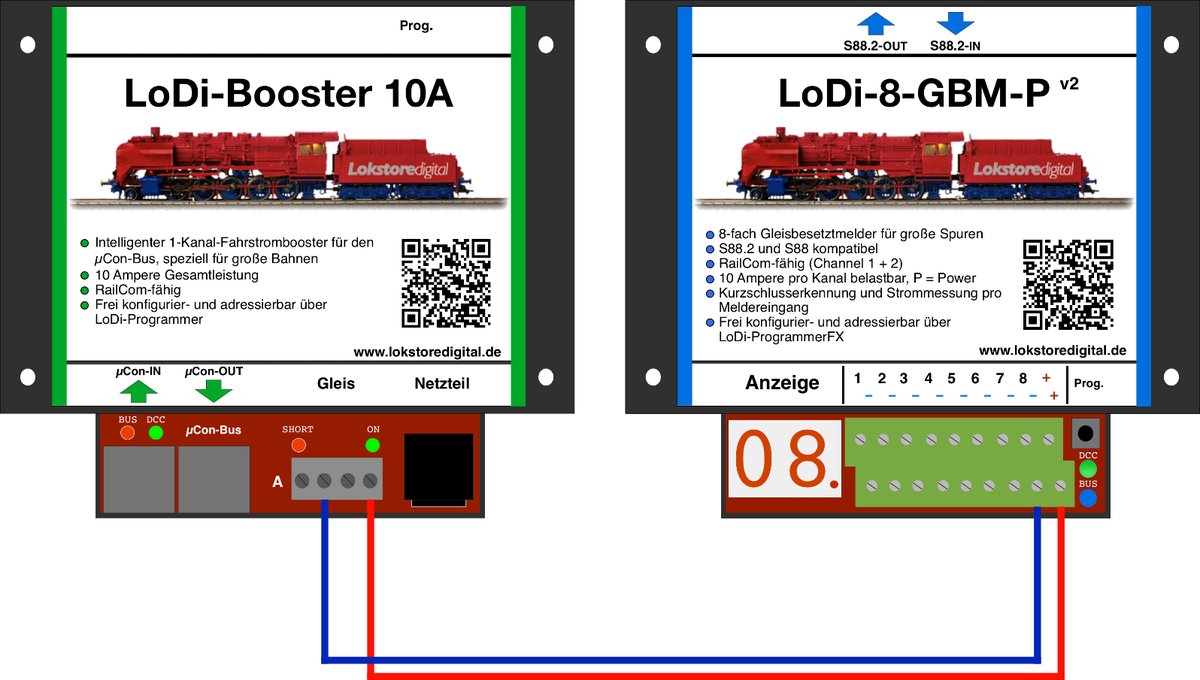

Wenn Sie einen LoDi-Booster 10A(+) verwenden, können Sie den Rückmelder wie auf dem Bild gezeigt anschließen. Ein Klemmenpaar (+,-) kann 10 Ampere übertragen.
Bei dem ersten Beispiel sehen Sie den LoDi-Booster 10A, der den LoDi-8-GBM-P v2 mit Strom versorgt.
Bitte achten Sie darauf, dass das rote Kabel. also die + Verbindung an der rechten Boosterklemme am Ausgang angeschlossen wird. Wenn das rote Kabel auf der anderen Seite liegt, kann dies das RailCom Signal beeinflussen.
Achtung! Verwenden Sie auf keinen Fall Kabelquerschnitte kleiner als 0,75mm2!
Wir empfehlen 1mm2.
Eine Komplettdarstellung, bei der nun auch noch die Busse der Module dargestellt sind.
So könnte z.B. eine Verkabelung bei Ihnen aussehen. Sie können natürlich auch mehrere Meldemodule von einem Boosterabschnitt versorgen lassen. Es kommt dabei immer darauf an, wie viele Loks gleichzeitig von einem Booster versorgt werden sollen.
Sie können natürlich auch Booster anderer Hersteller am LoDi-8-GBM-P v2 anschließen. Es gibt Hersteller, die auch Booster anbieten, die mehr als 10 Ampere Ausgangsstrom liefern. Falls Sie so einen Booster haben und auch in Summe mehr Strom benötigen, haben wir an dem LoDi-8-GBM-P v2 eine weitere + Anschlussklemme integriert.
Somit kann mit dem LoDi-8-GBM-P v2 ein Betrieb mit maximal 20 Ampere möglich sein.
6. Anschluss des LoDi-8-GBM-P v2 an das Gleis
Eine Belegtmeldung für das Gleis ist mit dem LoDi-8-GBM-P v2 einfach zu realisieren, immer abhängig davon, wieviele Rückmeldeabschnitte Sie für Ihre Modellbahnsteuerung benötigen.
Wir gehen in unserem Schaubild nun von einem Melder pro Block aus, es könnten natürlich auch Einfahrt- und Bremsmelder benötigt oder gewollt sein.
Die Masseseite kann dabei getrennt oder verbunden sein.
7. Technische Daten
Abmaße:
Länge 130 cm
Breite 115 cm
Höhe 4,5 cm
Gewicht: 185 Gramm
! ! ! Achtung ! ! ! Der S88.2-Bus darf nur mit 5 Volt betrieben werden. Achten Sie daher darauf mit welcher Spannung Ihr S88-Bus betrieben wird. ! ! ! Achtung ! ! !
An der Digitalklemme "IN-Klemme" kann der Rückmelder von 12- bis 28 Volt versorgt werden.
! Achten Sie hierbei auf die Angaben des Herstellers Ihrer Digitalzentrale oder Boosters !
Belastbar durch Verbraucher mit kurzzeitig 10 Ampere und dauerhaft 8 Ampere pro Ausgang. ( In Summe nicht mehr als 20 Ampere. )
Für alle gängigen Spurgrößen geeignet.
8. Einrichten des LoDi-8-GBM-P v2 im LoDi-ProgrammerFX
Hier geht es zum Einrichten vom LoDi-8-GBM-P v2
9. Download LoDi-8-GBM-P (v2) PDF-Version
Hier können Sie eine Zusammenfassung des LoDi-8-GBM-P v2 sowie die LoDi-8-GBM-P für Hard- und Software als PDF-Datei downloaden.
LoDi-8-GBM-P v2
Anleitung (PDF)
