LoDi-84

Artikelnummer: LoDi229

Schaltdecoder für DCC- und Motorola-Gleisprotokoll mit 4 bistabilen Relais
Abschalten von Gleisstücken, Schattenbahnhofsgleisen und Wechselspannungsverbrauchern
Konfigurierbar über DCC und RailCom, Adressvergabe per Taster oder Programmierausgang
3 Status-LEDs (Info/rot, DCC/grün, Stromversorgung/orange), Abmessungen 8,9 × 10 × 3,5 cm

61,85 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 5 - 7 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Einfacher Schaltdecoder für das DCC- und Motorola-Gleisprotokoll mit 4 Integrierten bistabilen Relais.

Optimal geeignet zum Abschalten von Gleisstücken oder Schattenbahnhofsgleisen.
Der LoDi-84 eignet sich auch zum Schalten von Verbrauchern, die Wechselspannung benötigen, wie z.B. Stoppstellen, alte Spulen oder Allstrommotoren.
Einfach konfigurierbar über DCC und RailCom.

Ein einfacher Decoder mit integrierten bistabilen Relais zum Schalten von externen Lasten, er ist auch geeignet zum abschalten von Gleisstücken wie Schattenbahnhofsgleisen oder Stromlosstellen. Über seine einfache Anschlussmöglichkeit ist der Decoder in kurzer Zeit einsatzbereit.

Die Eigenschaften des LoDi-84

Schaltdecoder für das DCC- und Motorola-Gleisprotokoll.
Optimal geeignet zum Abschalten von Gleisstücken oder Schattenbahnhofsgleisen.
Der LoDi-84 eignet sich auch zum Schalten von Verbrauchern, die Wechselspannung benötigen, wie z.B. Stoppstellen, alte Spulen oder Allstrommotoren.
Einfach konfigurierbar über DCC und RailCom.

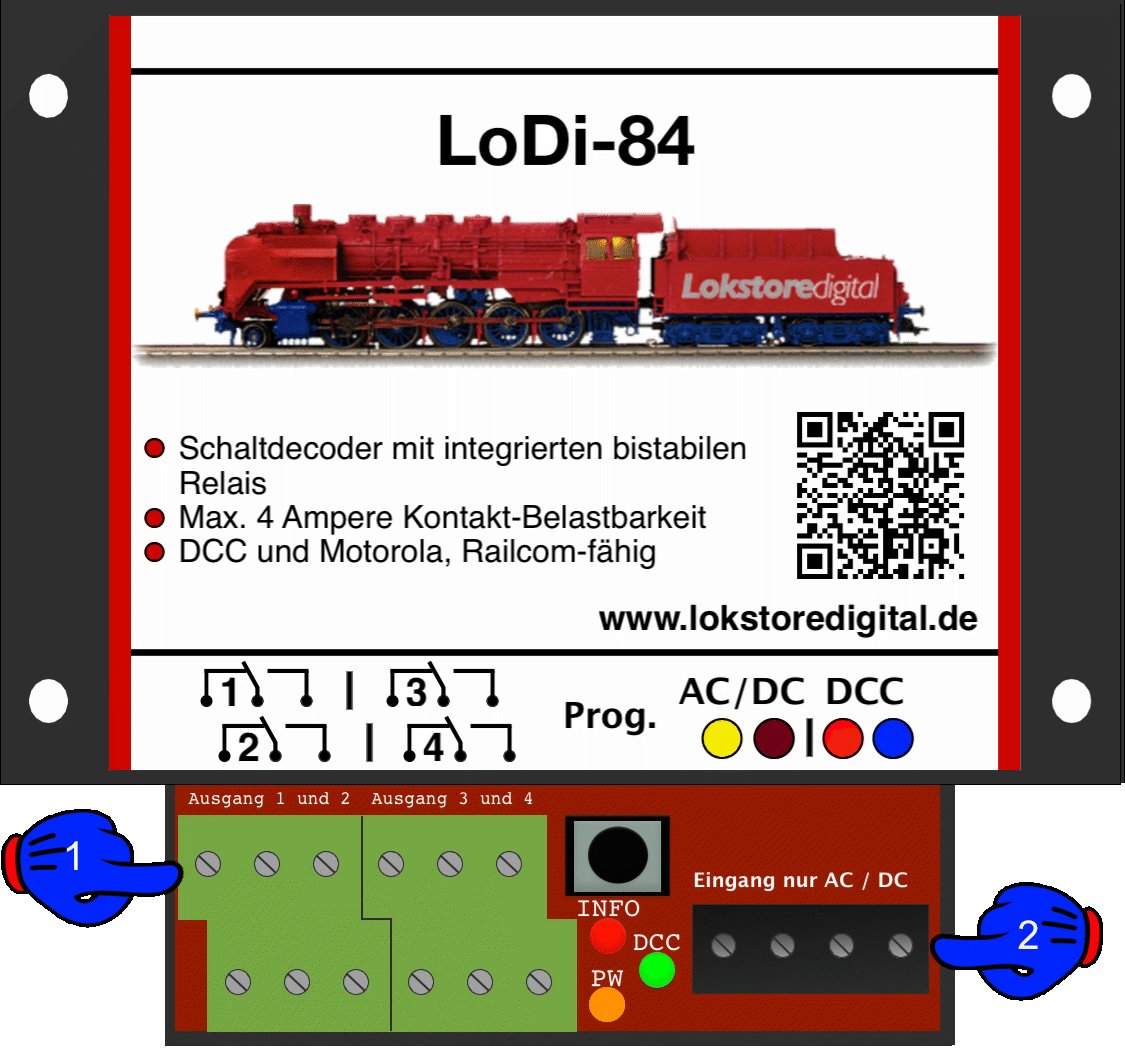

1. Der LoDi-84 und seine Anschlüsse

Am LoDi-84 sind mehrere Schraubklemen diese sind:

(1) Hier werden die zu Schaltenden Lasten oder Gleise angeschlossen.
(2) Hier ist die Versorgung des Decoders. Diese muss bei der DCC-Klemme (rot, blau) mit einem Digital-Signal ( Zentrale oder Booster ) verbunden werden. An der AC/DC-Klemme wird eine externe Stromversorgung angeschlossen.

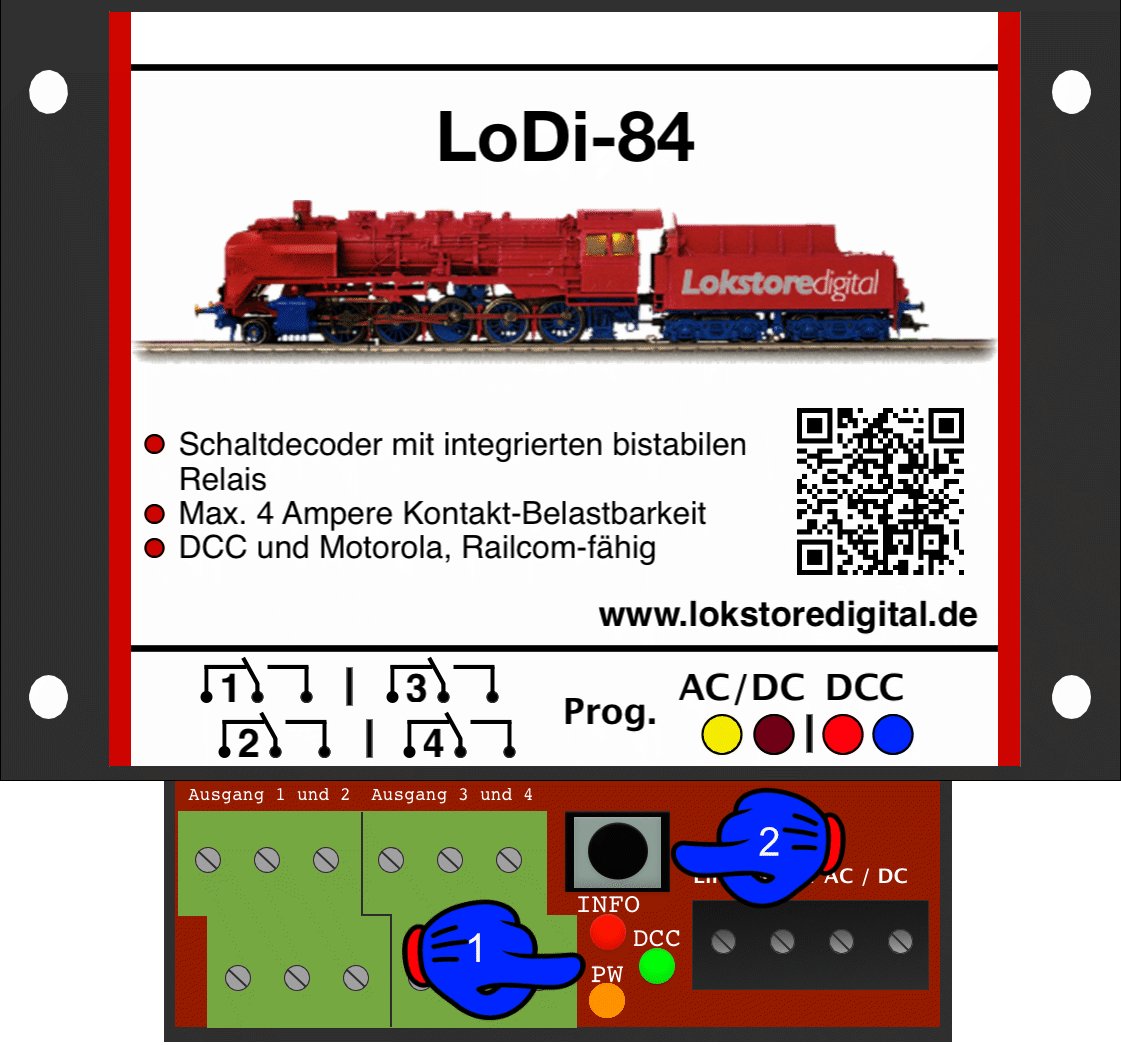

2. Der LoDi-84 LED und Taster

Der Decoder hat 3 LED zur Betriebsanzeige sowie einen Taster, um dem Decoder z.B. eine Adresse zu vergeben.

(1) Die rote LED (Info) leuchtet sobald der Decoder ein für ihn gültiges Signal erhält oder Railcom Daten gesendet werden.
Die grüne LED (DCC) leuchtet sobald DCC am Decoder anliegt.
Die orange LED (PW) leuchtet sobald der Decoder mit einem Trafo verbunden ist.
Sollte sich an einem Ausgang ein Kurzschluss befinden, erlischt die orange LED. Die LED ist auch aus wenn der Trafo nicht angeschlossen ist oder aus ist.

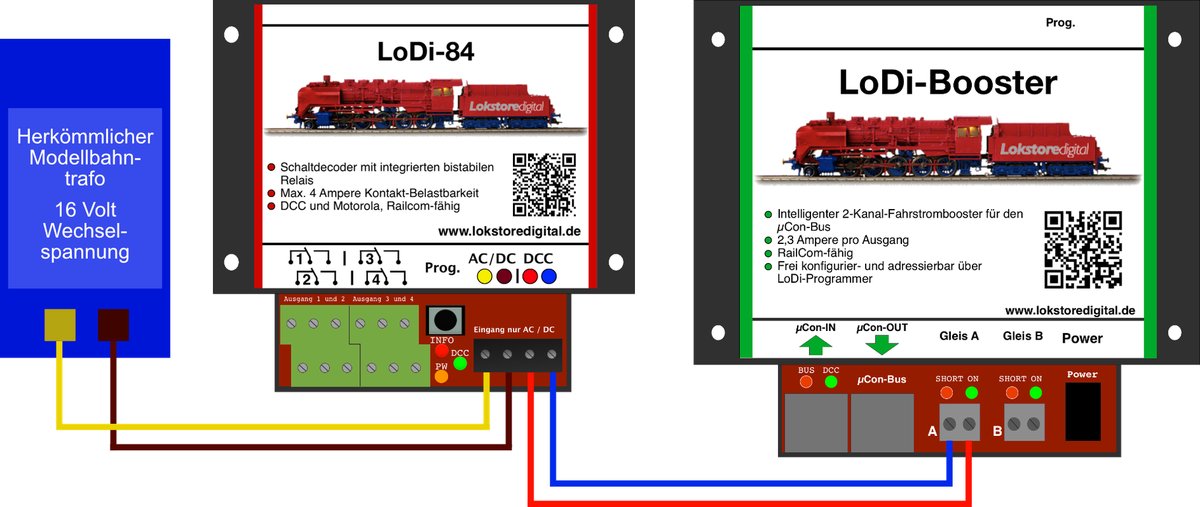

3. Anschluss an den Modellbahntrafo und DCC

Der LoDi-84 verfügt über 2 Anschlussklemmen für die Einspeisung des Modellbahntrafos. Falls Sie mehrere Decoder an einen Trafo anschließen möchten, können wir Ihnen die LoDi-Verteiler Serie unter Zubehör empfehlen.

ACHTUNG!!

Bitte verwenden Sie keine Kabel unter 0,75mm2!

Achten Sie bitte auf die richtige Polung des Netzteils!

NUR FÜR WECHSELSPANNUNG ! ! !

Nachdem der Decoder mit Strom, also E (Energie) versorgt ist, muss er Daten empfangen können. Dazu sollte der Decoder an einer Digitalzentrale oder einem Booster angeschlossen werden.

Im Beispiel hier verwenden wir einen LoDi-Booster.

ACHTUNG !

Zum zuverlässigen Schalten von DCC-Artikeln sollte immer ein eigener Stromkreis bzw. Boosterausgang verwendet werden.

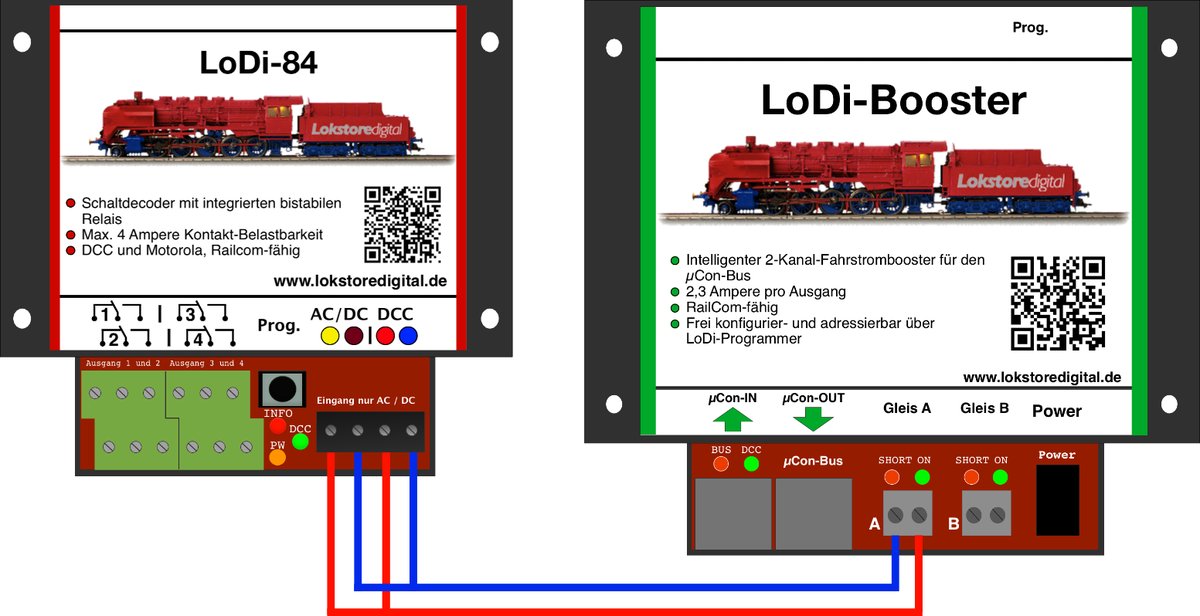

Da der LoDi-84 sehr wenig Strom verbraucht, muss er maximal die interne Elektronik sowie die Relais umschalten versorgen. Daher ist es auch möglich, den LoDi-84 ohne externes Netzteil, sondern direkt mit der Boosterspannung zu versorgen.

4. Anschluss an Verbraucher

Über den Decoder lassen sich mit einem bistabilen Relais externe Verbraucher schalten. Wir zeigen Ihnen hier ein paar Beispiele, die wir kurz erklären werden:

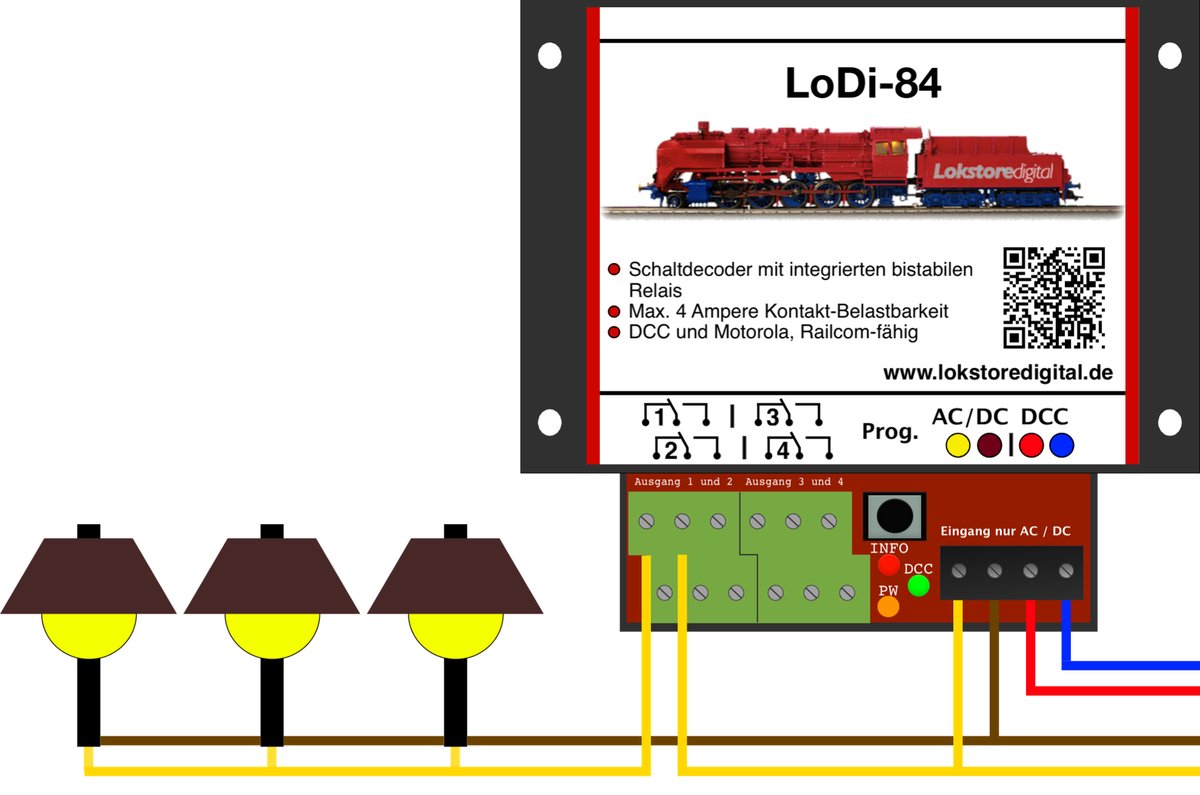

Hier ist ein einfaches erstes Beispiel: Die Versorgungsspannung des Decoders wird vom gleichen Modellbahntrafo wie die des Decoders verwendet. TIPP: Wenn Sie diesen Trafo auch zum Schalten von Weichen verwenden, ist es sinnvoll, einen separaten Trafo zum Schalten des Lichts zu verwenden. Durch das Schalten einer Weiche kann das Licht sonst kurz flackern.

In den meisten Fällen wird der Decoder verwendet, um Lampen oder Straßenbeleuchtungen zu schalten. Dabei spielt die Quelle der Versorgungsspannung keine Rolle. Es könnte also auch ein anderes Netzteil verwendet werden.

In diesem Beispiel verwenden wir ein Lichtsignal, das noch mit Lampen ausgestattet ist. Dieses Signal lässt sich hervorragend über den LoDi-84 schalten.

5. Gleisabschaltung mit dem LoDi-84

Mit dem LoDi-84 können Sie einfach und effizient einzelne Gleise abschalten. Egal ob Signal, oder vor einer Brücke und auch in einem Schattenbahnhof mit mehreren Gleisen abschalten. Wie das geht zeigen wir Ihnen in diesem Beispiel.

Hier zeigen wir Ihnen eine einfache Stromunterbrechung des Mittelleiters. Dabei wird über den LoDi-84 jetzt das Gleis abgeschaltet. Die DCC (rote und blaue Kabel der Gleisversorgung) Versorgung kommt dabei von einem separaten Booster.

Natürlich kann der Decoder auch für die Unterbrechung mit 2-Leiter-Systeme verwendet werden.

6. CV-Liste, Adressvergabe und Einstellungen

Der LoDi-84 wird über CV eingestellt.

Sollten Sie über den LoDi-Rektor und einen angeschlossenen LoDi-Booster oder CDE-Booster verfügen, können Sie mit dem LoDi-ProgrammerFX die CV über POM ( Programming on Main ) schreiben.

Der Decoder kann aber auch mit jeder herkömmlichen Digitalzentrale, die einen DCC-Programmierausgang hat oder POM beherrscht, programmiert werden.

Falls Sie über ein RailCom-fähiges System verfügen, können Sie die CV der Decoder jederzeit live auslesen.

Einrichten der DCC-Adresse:

Sie haben den Decoder nun erfolgreich installiert, das DCC-Kabel ist eingesteckt und der
LoDi-84 leuchtet dauerhaft orange und zeigt seine Bereitschaft an.

Die grüne LED leuchtet sobald ein Signal an der DCC Klemme anliegt.

Im Auslieferungszustand reagiert der Decoder auf Weichen- bzw. Zubehöradresse 1-4.

Wenn Sie nun auf die Schnelle eine Adresse ändern wollen, gehen Sie wie folgt vor:

Am Decoder befindet sich die Prog. Taste (2). Drücken Sie diese nun für 3 Sekunden.

Die Info LED (rot)(1) beginnt schnell zu blinken. Dadurch zeigt Ihnen der Decoder an, dass er bereit für eine neue Adresse ist.

Senden Sie nun die neue Adresse aus der Modellbahnsteuerungssoftware direkt an eine Digitalzentrale oder den LoDi-ProgrammerFX ( LoDi-Rektor ist Voraussetzung ).

Der Decoder übernimmt die Adresse und die Info LED wechselt von dem Blinken zu einem dauerhaften Leuchten. Jetzt ist er über die von Ihnen neu gewählte Adresse erreichbar. Es muss nur die erste Adresse gesendet werden. Alle weiteren 3 Adressen werden automatisch vergeben. Bei 1 z.B. 1-4 usw.

7. Technische Daten

Abmaße:

Länge 8,9 cm

Breite 10 cm

Höhe 3,5 cm

Gewicht:

96 Gramm

An der Digitalklemme also im Digitalbetrieb kann der Decoder mit bis zu 22 Volt versorgt werden.

! Achten Sie hierbei auf die Angaben des Herstellers Ihrer Digitalzentrale oder Boosters !

Zulässig von 7 - 24 Volt Gleich, Digital oder Wechselspannung.

8. Download LoDi-84 PDF-Version

Anleitung (PDF)
