LoDi-DMX-Interface

Artikelnummer: LoDi214-V

ArtNet-konformes DMX-Netzwerk-Interface für Steuerung von DMX-Geräten über Ethernet/WLAN
512 DMX-Kanäle, DMX512-Ausgang mit RJ45-Buchse (XLR-Adapter optional)
Lieferumfang: Interface, 2m Netzwerkkabel Gelb (USB-Netzteil und USB-C Kabel optional)
Treiberlos; Raumlichtsteuerung mit Zeitsteuerung im LoDi-ProgrammerFX integriert

Netzteil

156,50 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung

Ein einfaches ArtNet-konformes DMX-Netzwerk-Interface.

Lieferumfang:

LoDi-DMX-Interface, 2 Meter Netzwerkkabel Gelb (USB Netzteil und USB-C Kabel optional je nach Auswahl).

DMX ist ein internationaler Bühnenstandard, viele Geräte wie z.B. LED-Walls, Moving Heads, Dimmerpacks, Neblmaschinen und vieles mehr werden über DMX angesteuert. Da wir für in Kundenanlagen auch immer wieder DMX Geräte ansteuern müssen, haben wir uns ein einfaches Netzwerk DMX Interface ausgedacht, das ArtNet konform ist und somit auch neben der Modellbahn in anderen Bereichen zum Einsatz kommen kann.

Die Eigenschaften des LoDi-DMX-Interface

ArtNet-konformes DMX-Interface
512 DMX Kanäle
WLAN-fähig
Eine moderne Raumlichtsteuerung mit Zeitsteuerung ist im LoDi-ProgrammerFX für das
LoDi-DMX-Interface integriert.
Modernes Netzwerkinterface, dadurch treiberlose Bedienung!!!

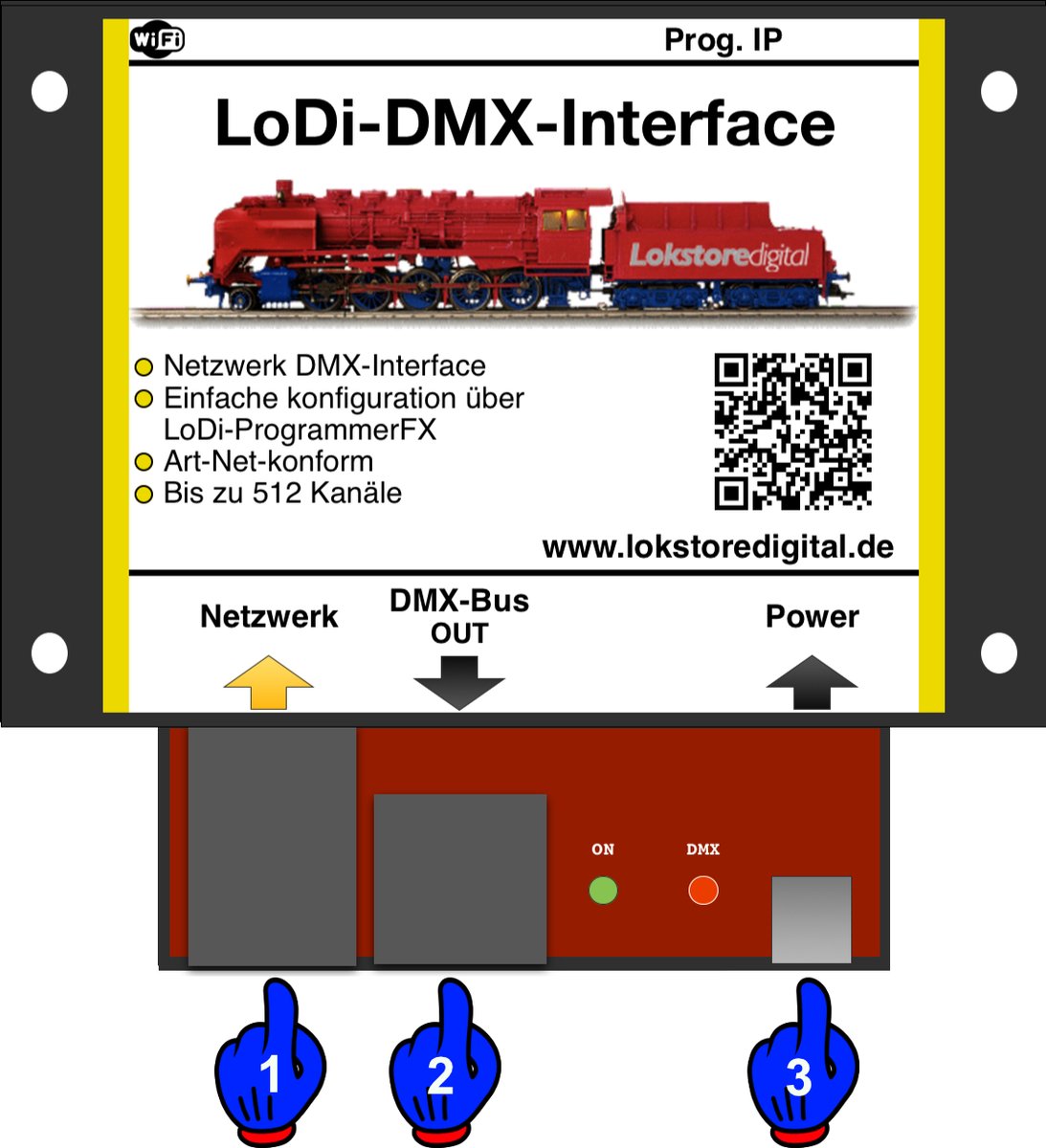

1. Das LoDi-DMX-Interface und seine Anschlüsse

Zu den Anschlüssen am

LoDi-DMX-Interface:

(1) Netzwerkschnittstelle:
Hier verbinden Sie Ihren Netzwerkswitch oder Router mit dem Gerät.
(2) DMX512 Out:
Hier werden die DMX-Geräte angeschlossen. Es stehen 512 DMX-Kanäle zur Verfügung.

(3) USB-C Schnittstelle:
Keine Sorge, hier wird kein USB mit dem PC verbunden, wie oben erwähnt arbeiten wir nur mit treiberlosen Schnittstellen. Der
USB-C Anschluss dient lediglich der 5 Volt Stromversorgung des
LoDi-DMX-Interface.

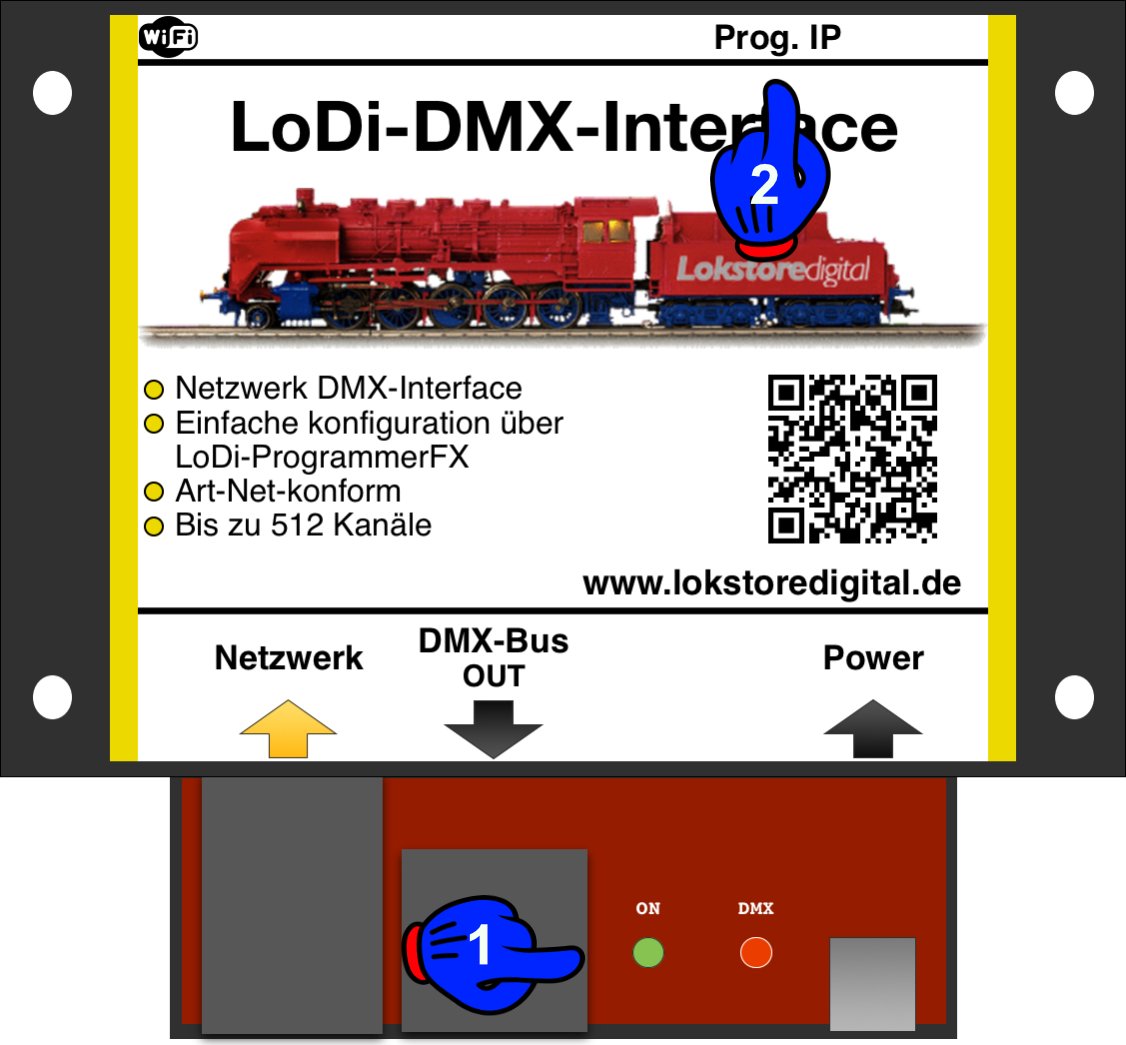

2. LEDs und Taster am LoDi-DMX-Interface

Der LoDi-Shift-Commander verfügt über mehrere LEDs und einen Taster, die Ihnen helfen sollen, den Zustand des Gerätes zu erkennen und Störungen schneller zu verstehen.

(1): Die LED "ON" Blinkt sobald das Gerät Strom hat und leuchtet dauerhaft sobald eine Teilnehmer sich drauf verbunden hat. Die Rote LED "DMX" blinkt sobald der Bus eine Änderung sendet.
(2) Prog. IP Taste und LED:
Diese Taste wird verwendet, sobald Sie die IP Adresse Ihres LoDi-Rektors verändern möchten. Näheres dazu in der Beschreibung des LoDi-ProgrammerFX

3. Anschluss an Strom

Wir liefern das LoDi-DMX-Interface mit einem hochwertigen USB-Netzteil aus. Sie können natürlich auch ein eigenes USB-Netzteil benutzen, dieses sollte allerdings mindestens 1 Ampere bereitstellen können.

4. Das LoDi-DMX-Interface und der Anschluss an das Netzwerk

Unsere Geräte arbeiten alle mit einer modernen Netzwerkschnittstelle.

Dies bietet Ihnen jede Menge Vorteile bei der Handhabung der Geräte. Sie können mit Hilfe dieser Netzwerkschnittstelle problemlos mehrere Interfaces in ihr System integrieren.

Ihrer Fantasie sind hier fast keine Grenzen gesetzt.

Mit dieser Technologie lassen sich große bis sehr große Anlagen realisieren, aber auch kleine Anlagen profitieren von dieser davon.

Dank der Netzwerktechnologie ist es heute kein Problem mehr, Ihre Anlage mit ihrem Laptop oder Tablett zu steuern. Die heutigen W-Lan Router sind absolut in der Lage, diese Verbindungen schnell genug zu übertragen.

Beim Einbinden des LoDi-Interface in ihr Netzwerk gibt es wenig zu beachten.

Es ist aber immer einfacher das LoDi-Interface in ein bestehendes Netzwerk zu integrieren, als noch eine Netzwerkkarte im Rechner zu installieren.

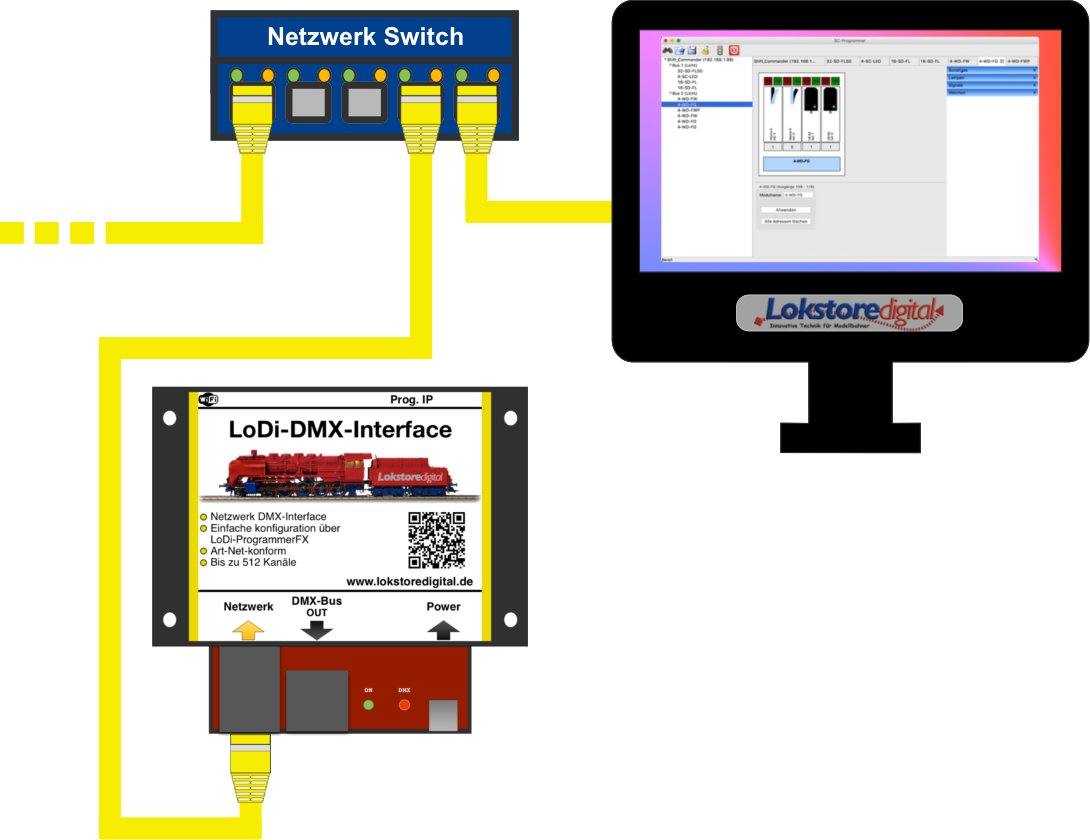

Wie Sie auf dem obigen Bild erkennen können, achten wir sehr stark auf die Farbtypologie der Netzwerkkabel.
Gelb ist internationaler Standard für Computernetzwerke.

Sie können natürlich gerne andere Farben verwenden, wir halten uns jedoch an diese Standards.

Bei dem gezeigten Beispiel sehen Sie nun, dass der Computer mit einem Switch oder Router verbunden ist.

Natürlich können Sie den Computer oder das LoDi-DMX-Interface auch über W-Lan anbinden.

Das LoDi-DMX-Interface hängt kann auch mit am Switch oder Router direkt angebunden werden.

Das Kabel, das nach links geht, könnte Ihre Internetleitung sein oder andere Geräte, die mit in ihrem Netzwerk angeschlossen sind.

Wenn Ihnen die Ports am Switch oder Router nicht ausreichen, können Sie einfach einen neuen Switch mit an den bestehenden Switch anschließen. Die Linkkanäle der Switches routen die Daten automatisch zu dem richtigen Gerät, Sie müssen lediglich die Kabel anschließen.
Achten Sie dabei aber bitte darauf, dass Sie kein Loop bauen, ein Loop wäre sozusagen ein Kreis, mit dem Sie Ihr Netzwerk lahm legen können.

Haben Sie das LoDi-Interface richtig angeschlossen, geht es an die Konfiguration der Netzwerkadresse

(der sogenannten IP-Adresse) über unseren LoDi-ProgrammerFX.

5. Anschluss an den DMX-Bus

Wir verwenden am LoDi-DMX-Interface eine Standard-Patchbuchse, da viele DMX-Geräte bereits über RJ45-Patchbuchsen verfügen. Falls Ihr DMX-Verbraucher jedoch über einen XLR-Stecker verfügt, können Sie die benötigten Adapter direkt bei uns mitbestellen.

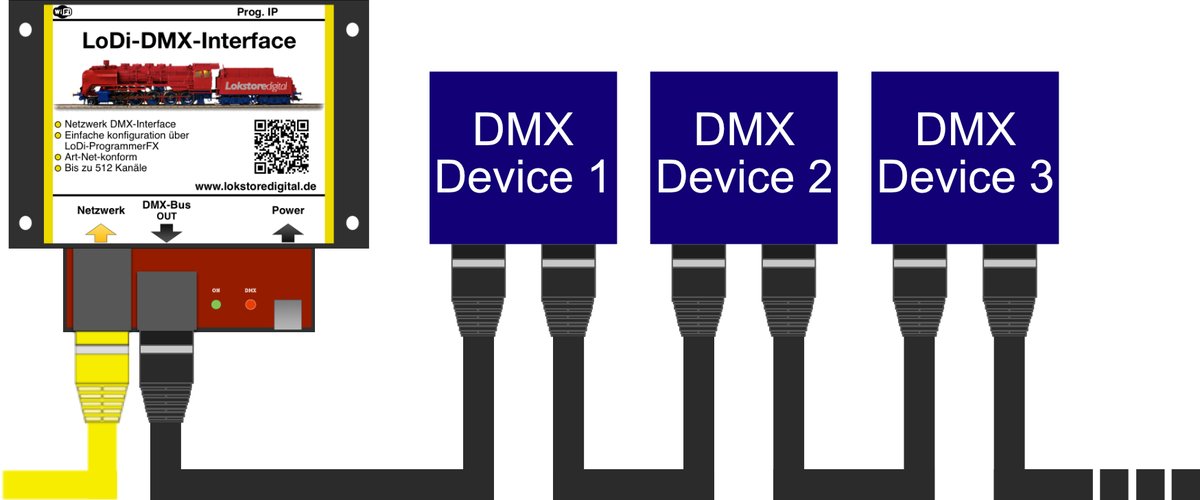

Mit einem Patchkabel oder XLR Kabel werden die Device in Reihe untereinander verbunden. Auf dem Markt befindliche DMX-Splitter können gerne mit einem LoDi-DMX-Interface verwendet werden.

Es stehen Ihnen 512 DMX-Kanäle zur Verfügung. Jedes Device, also Teilnehmer verwendet verschiedene Anzahlen an Kanälen. So benötigt ein Moving Head z.B. 13 Kanäle und LED-Controller nur 3. Die Anzahl der Kanäle die benötigt werden, entnehmen Sie der Betriebsanleitung Ihres DMX-Device.

Bei DMX werden die Geräte hintereinander in den Bus eingehängt. Die Adressen werden an den Verbrauchern direkt vergeben, meisten über eine Dipschalterbank oder auch Digital über ein Display.

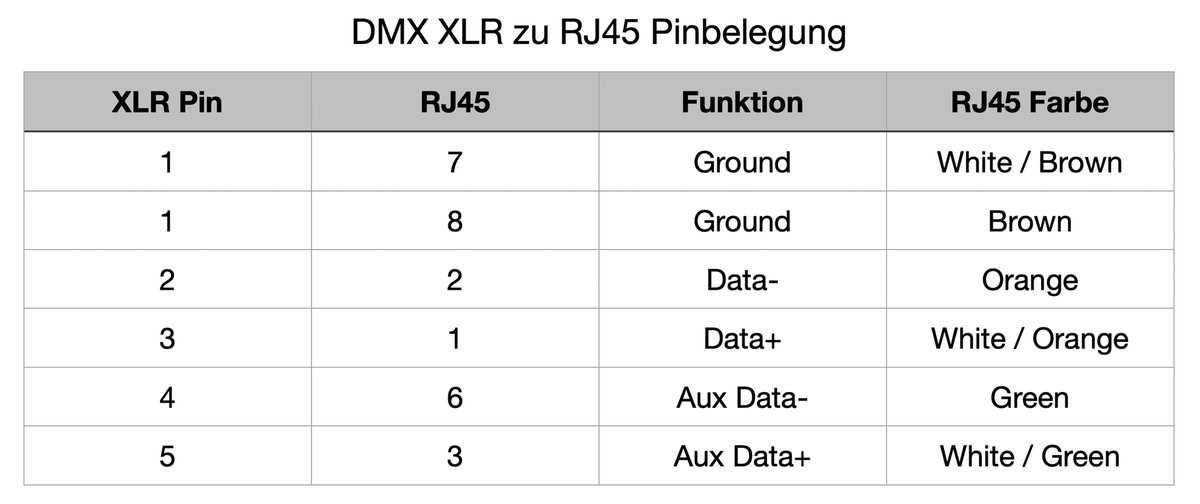

Die XLR-Stecker gibt es als 5 sowie 3-Pol. In den meisten Fällen ist der XLR-Stecker mit 3-Pin in Verwendung. Die Legende der Zahlen finden Sie in der oberen Tabelle.

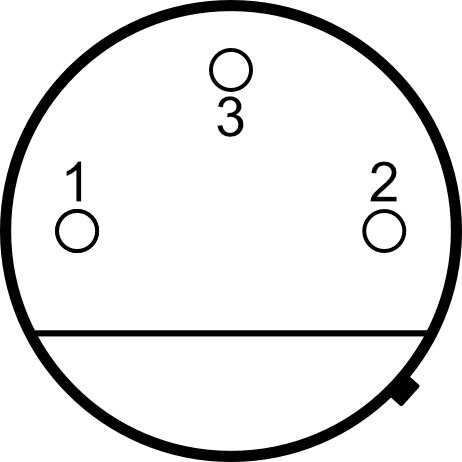

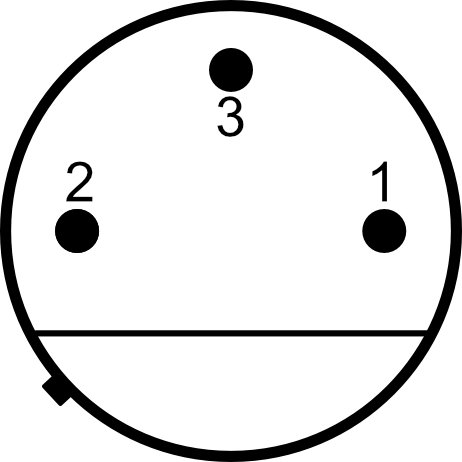

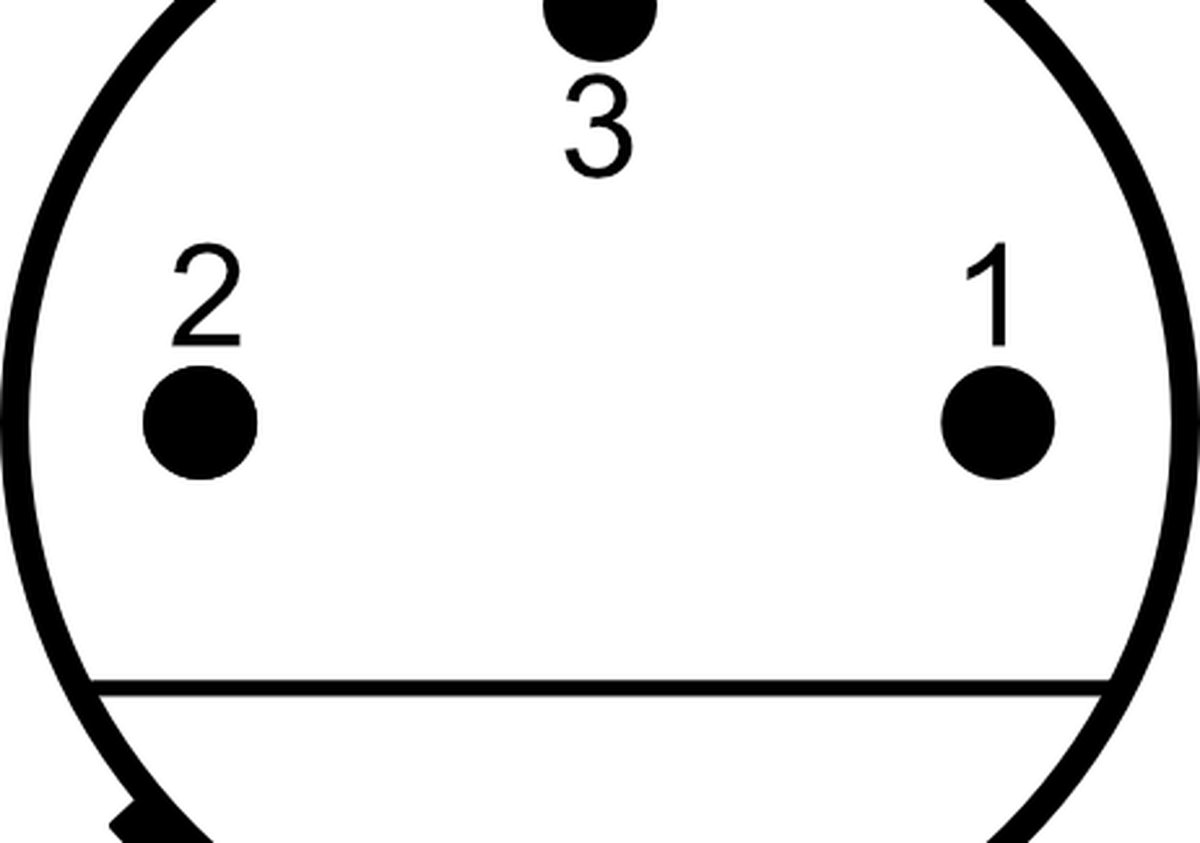

Sie sehen hier einen XLR Stecker sowie Buchse.

Für DMX werden nur 2 Kabeladern also Data + und Data - sowie der Ground ( der Schirm ) verwendet. Es gibt im DMX-Standard noch Aux Data- und Aux Data+, diesen verwenden wir in unserem
LoDi-DMX-Interface aber nicht.

6. Technische Daten

Abmaße:

Länge 8,9 cm

Breite 10 cm

Höhe 3,5 cm

Gewicht:

80 Gramm

Der USB-C Anschluss kann mit allen gängigen USB-C Kabel oder Netzteilen versorgt werden.

Die Maximallast des USB-Netzteils darf bis zu 3 Ampere betragen.

7. Einrichten des LoDi-DMX-Interface im LoDi-ProgrammerFX

8. Download LoDi-DMX-Interface PDF-Version

Anleitung (PDF)

Produkteigenschaft	Wert
Artikelgewicht:	0,75 kg
