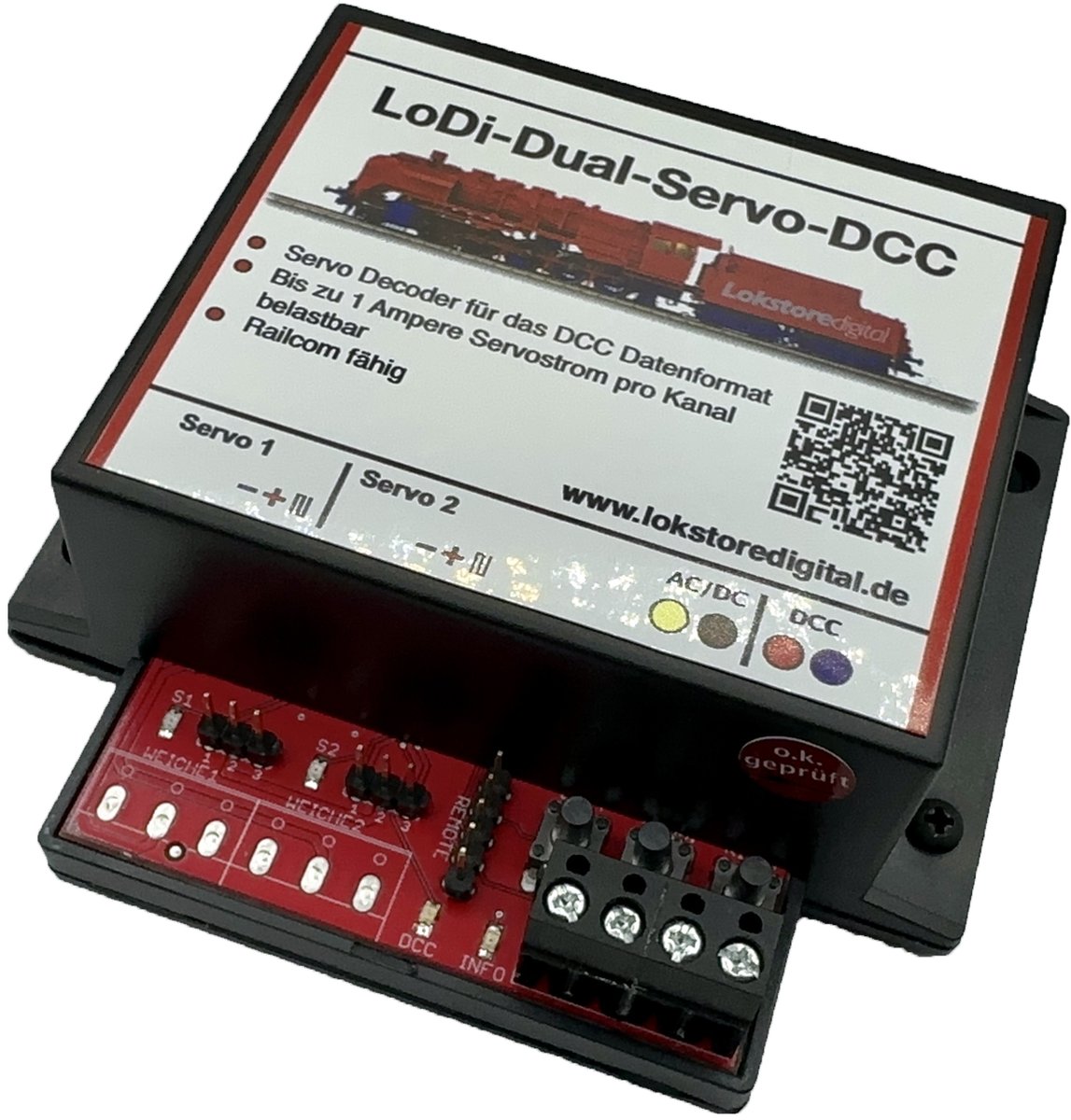

2 Kanal Servodecoder für Servos über 1 Ampere Last. ( In Summe Max 2,5 Ampere ) Der Decoder hört auf das DCC-Format und kann über RailCom ausgelesen und konfiguriert werden. Einstellung der Servos auch ohne CVs über Taster oder externe Servofernbedienung möglich. Auch als Stand-Alone-Variante mit Gleich- oder Wechselspannung einsetzbar! Anschluss für Servo-Fernbedienung zum Einstellen der Servopositionen. Der LoDi-Dual-Servo-Decoder, wenn es mal ein wenig mehr sein darf . . .
Ausgestattet mit einem großem Spannungsversorgungsteil ist er ausgelegt für kleine bis große Servos.
Über RailCom kann der Decoder schnell ausgelesen und CV konfiguriert werden.
Zusätzlich kann er auch Analog, mit Gleich- oder Wechselspannung betrieben werden.
Die Eigenschaften des LoDi-Dual-Servo-DCC
2 Kanal Servodecoder für Servos über 1 Ampere Last. ( In Summe Max 2,5 Ampere ) Der Decoder hört auf das DCC-Format und kann über RailCom ausgelesen und konfiguriert werden. Einstellung der Servos auch ohne CVs über Taster oder externe Servo-Fernbedienung möglich. Auch als Stand-Alone-Variante mit Gleich- oder Wechselspannung einsetzbar! Anschluss für Servo-Fernbedienung zum Einstellen der Servo-Positionen. Videos zum Gerät von YouTuber
Wir zeigen Ihnen hier Beiträge unserer Kunden, die LoDi-Geräte einsetzen und sich die Zeit genommen haben, Tutorials zu erstellen.
1. Der LoDi-Dual-Servo-DCC und seine Anschlüsse

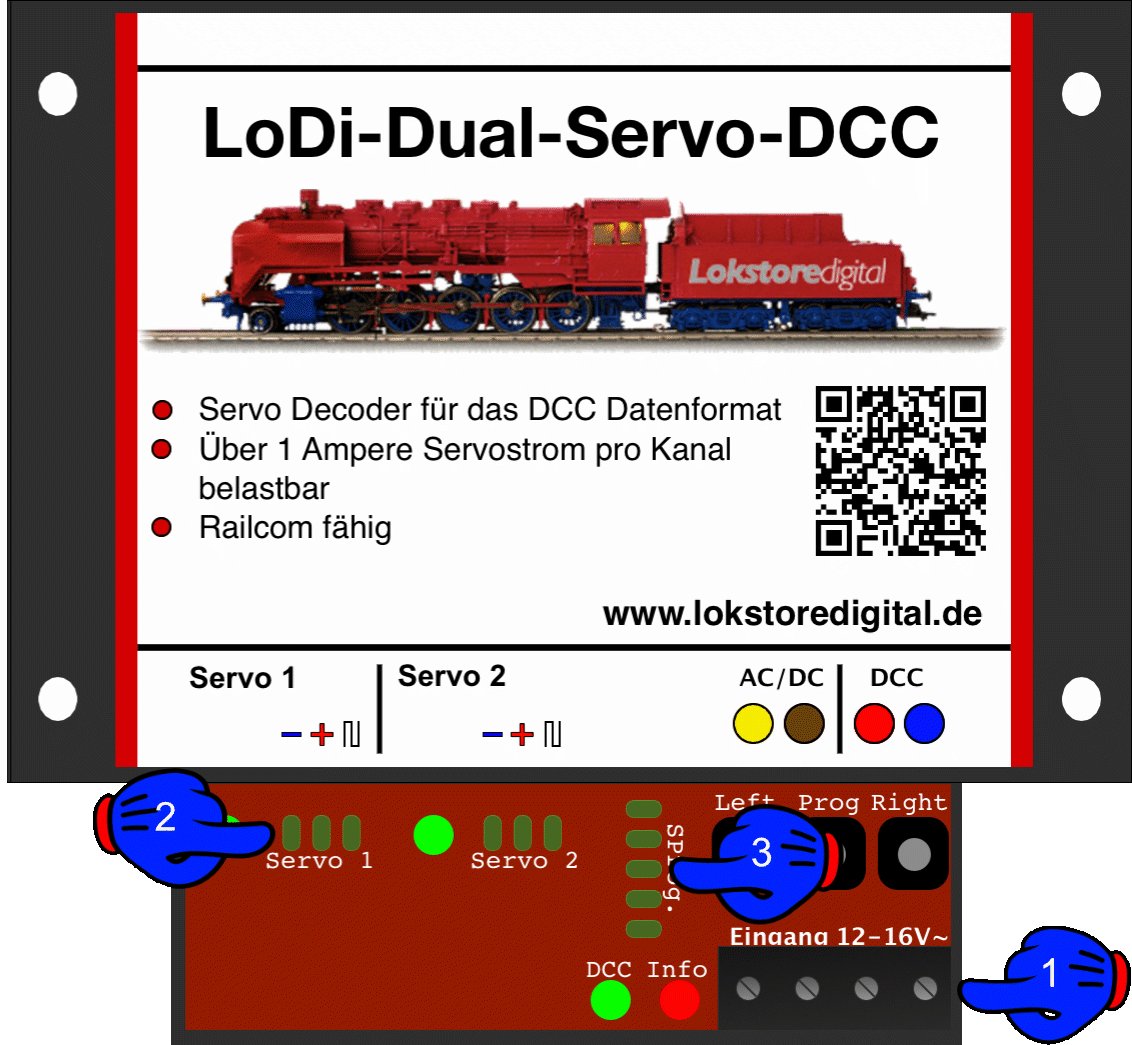

(1) Anschluss an Trafo sowie an DCC bzw. an Booster, Rückmelder oder direkt an eine Digitalzentrale. (2) Anschluss für Servos mit 3 Pol-Stecker. (3) Hier kann für eine externe Ansteuerung eine 2. LEDs und Taster am LoDi-Dual-Servo-DCC

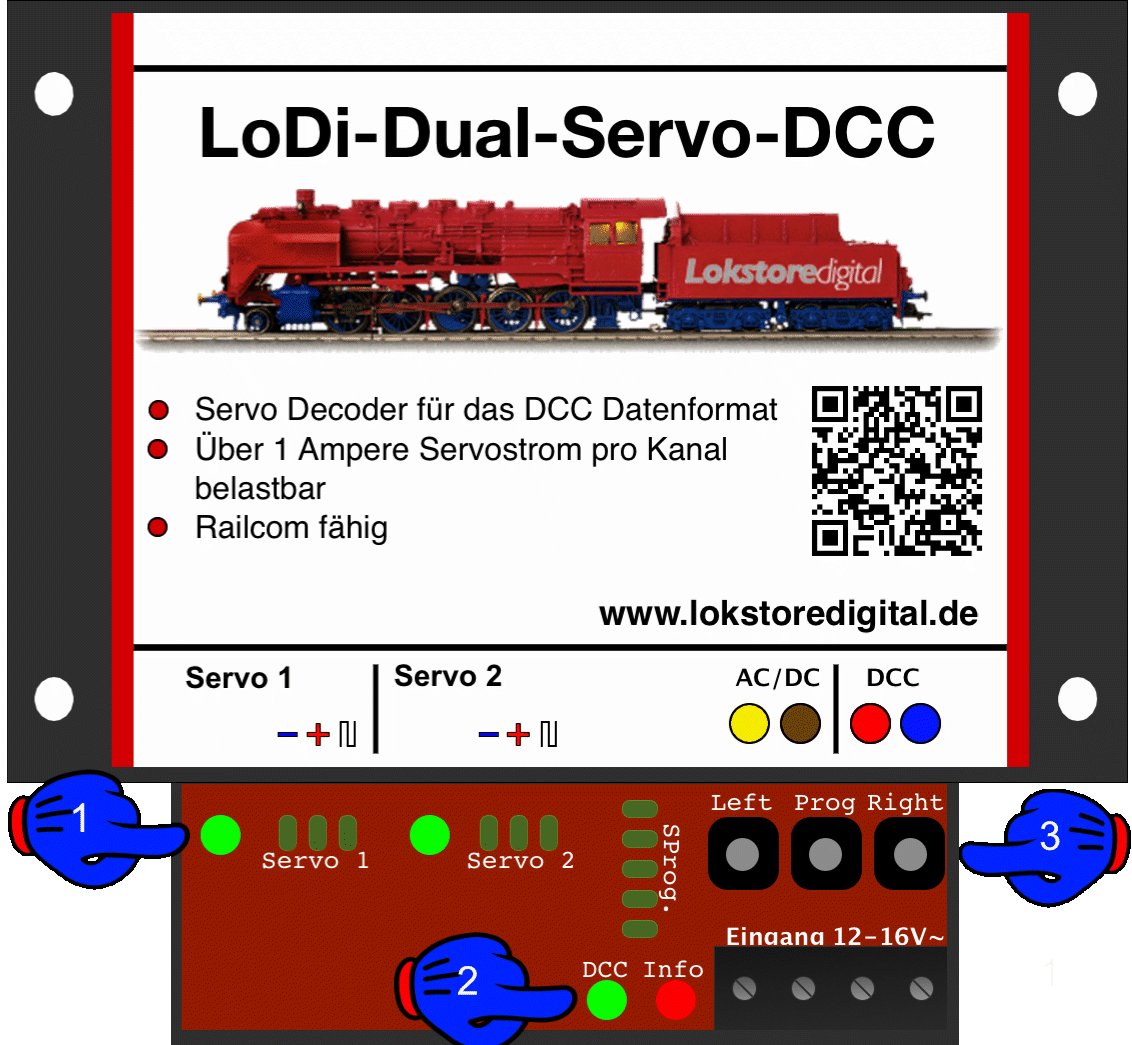

(1) Servo LEDs, sie zeigen an ob der Servo unter Strom steht, bzw. ob er angesprochen wird. (2) DCC (grüne LED) leuchtet sobald ein DCC-Signal am Decoder anliegt. Info LED (rote LED) leuchtet, sobald am Decoder Spannung anliegt. Die Info LED blinkt auch bei einem gültigen Befehl sowie zum Quittieren beim Lesen oder Schreiben der CVs. (3) Taster zur manuellen Bedienung sowie zum Einstellen der DCC-Adresse und der Servos. 3. Anschluss an Trafo und DCC
Es gibt mehrere Möglichkeiten den LoDi-Dual-Servo-DCC mit Spannung zu versorgen.

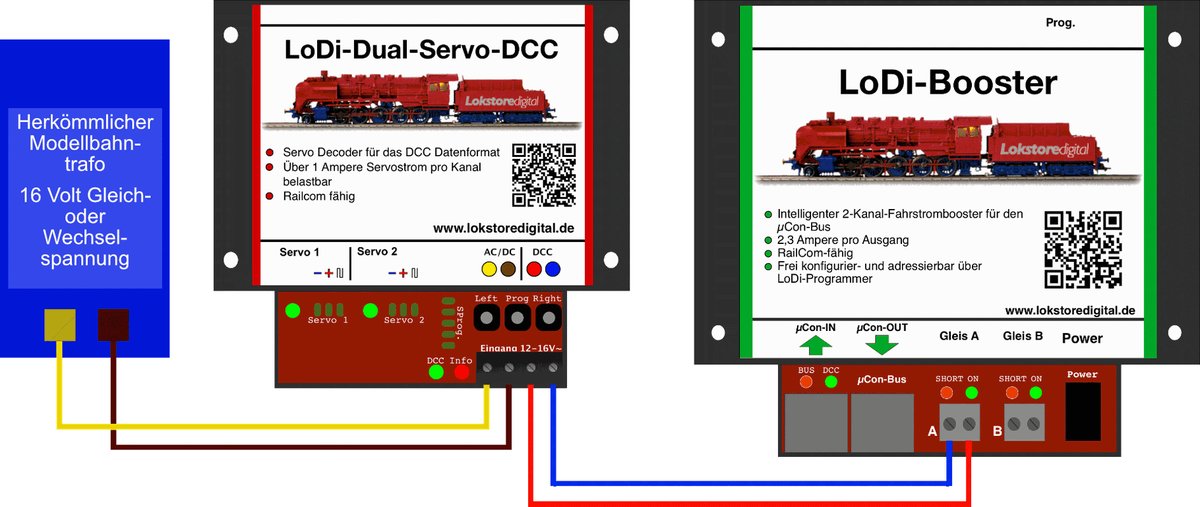

Bei Servos, die besonders viel Strom ziehen, oder bei Servos, die eine z.B. federnde Weichenzunge ständig halten müssen, empfiehlt sich folgende Variante.
Der hier dargestellte Trafo könnte auch ein Gleichstrom-Netzteil sein, achten Sie aber bitte darauf, dass die Betriebsspannung im Bereich von 10-22 Volt Gleichspannung liegt.
Nachdem der Decoder mit Strom versorgt wurde, muss er nun noch seine Daten empfangen können. Dazu muss der Decoder an einer Digitalzentrale oder einem Booster angeschlossen werden. Im Beispiel hier verwenden wir einen LoDi-Booster.
ACHTUNG ! Zum zuverlässigen Schalten von DCC-Artikeln sollte immer ein eigener Stromkreis bzw. Boosterausgang verwendet werden.

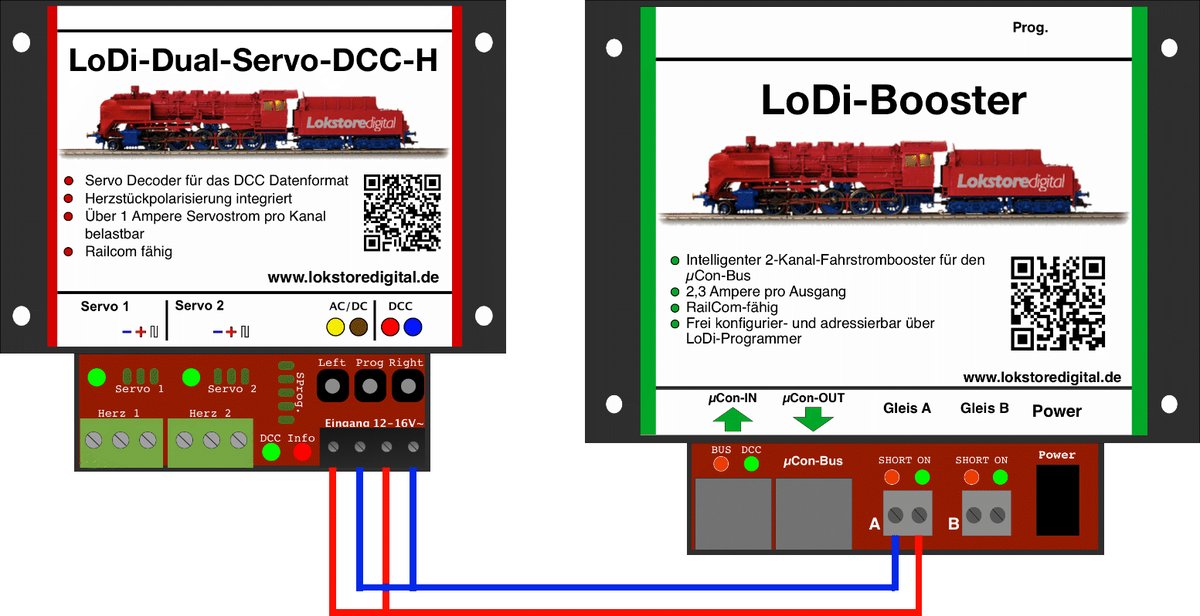

Sollten Sie nur kleine Modellbau-Servos benutzen oder die Servos ausschalten, wenn sie gefahren sind, kann der LoDi-Dual-Servo-DCC ohne Probleme direkt über einen Booster verwendet werden.
Ein LoDi-Booster z.B. stellt 2,3 Ampere zur Verfügung, dies reicht für bis zu 20 Decoder aus. Ein einzelner, kleiner Servo verbraucht in der Regel nicht mehr als 100mA. Schaltbefehle werden bei DCC immer nacheinander abgearbeitet.
4. Anschließen der Servos
Ein Servo hat in den meisten Fällen ein Kabel mit 3 Adern.
Diese sind:
Gelb oder Orange, hier wird das Datensignal übertragen Rot, hier liegen 5 Volt an, diese versorgen den Servo mit Schwarz oder Braun, hier liegt die Masse des Servos. Die Farben können auch abweichen, daher sollten Sie immer in der Beschreibung Ihres Servos nachschlagen, falls Sie unsicher sind.

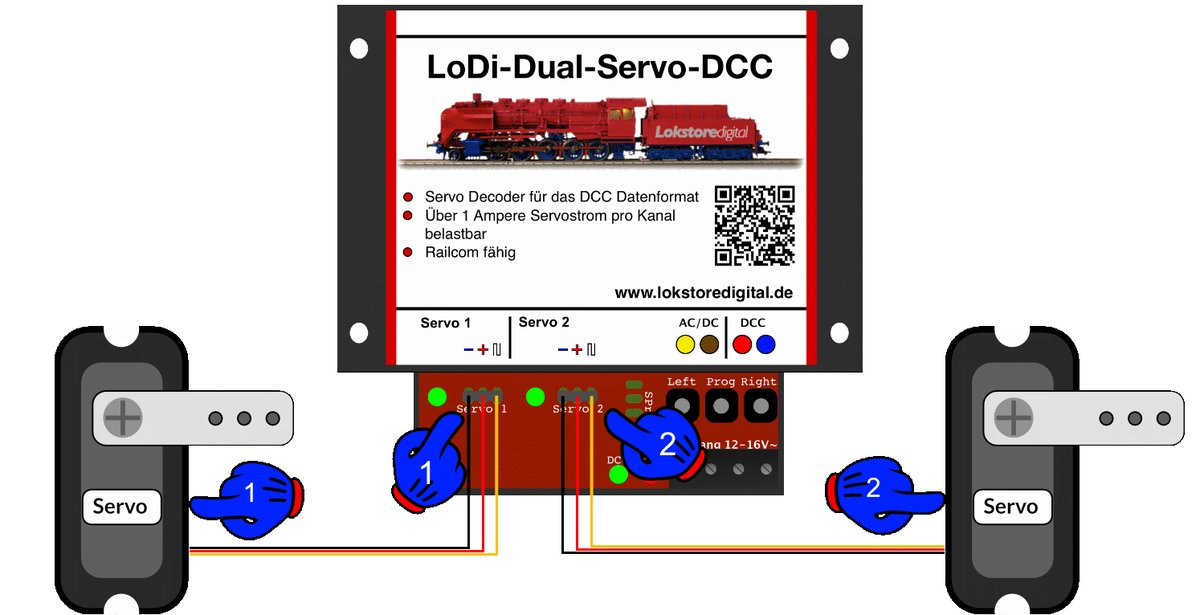

Hier sehen Sie bei (1), (2) den Anschluss für die Servos am Decoder. Minus befindet sich links. Die Steckerbuchse wird direkt auf die Steckerstifte des Decoders aufgesteckt.
5. CV-Liste und Einstellung
Der LoDi-Dual-Servo-DCC wird über CV eingestellt.
Sollten Sie über den LoDi-Rektor und einen angeschlossenen LoDi-Booster oder CDE-Booster verfügen, können Sie mit dem LoDi-ProgrammerFX ab Version 2.2 die CV über POM ( Programming on Main ) schreiben.
Der Decoder kann aber auch mit jeder herkömmlichen Digitalzentrale, die einen DCC-Programmierausgang hat oder POM beherrscht, programmiert werden.
Falls Sie über ein RailCom-fähiges System verfügen, können Sie die CV der Decoder jederzeit live auslesen.
Einrichten der DCC-Adresse:
Sie haben den Decoder nun erfolgreich installiert, das DCC-Kabel ist eingesteckt, der
Im Auslieferungszustand reagiert der Decoder auf Weichen- bzw. Zubehöradresse 1.
Wenn Sie nun auf die Schnelle eine Adresse ändern wollen, gehen Sie wie folgt vor:
Am Decoder befindet sich der Programmiertaster wie oben beschrieben. Drücken Sie diesen nun für 3 Sekunden. Die Info LED fängt nun an schnell zu blinken, hier zeigt Ihnen der Decoder, dass er bereit für eine neue Adresse ist.
Senden Sie nun die neue Adresse aus der Modellbahnsteuerungssoftware, direkt an einer Digitalzentrale oder dem LoDi-ProgrammerFX ( LoDi-Rektor ist Voraussetzung ) im Weichenfeld unter DCC.
Der Decoder übernimmt die Adresse und die Info LED hört auf zu blinken und leuchtet nun wieder dauerhaft. Jetzt ist er über die von Ihnen neu gewählte Adresse erreichbar.
Einrichten der CV:
Wie schon mehrfach erwähnt, kann der LoDi-Dual-Servo-DCC über POM ( Programming on Main ) programmiert werden. In den meisten Anwendungsfällen gibt es 3 CV pro Servo zu beachten.
1* Stellung A = CV 33 Wert von 0-255
2* Stellung B = CV 34 Wert von 0-255
3* Geschwindigkeit = CV 41 Geschwindigkeit mit der sich der Servo bewegt 0-255
Diese Werte können nachträglich über RailCom ausgelesen werden.
6. Einstellen der Servos über Taster und Fernbedienung
Der Decoder hat 3 Taster, über den Prog-Taster kann - wie oben schon erwähnt - die Adresse schnell eingestellt werden.
Die Taster Left und Right können zur schnellen manuellen Bedienung genutzt werden oder zum Feinjustieren der Servos.
Gehen sie dazu wie folgt vor:
Drücken Sie die Prog-Taste für 3 Sekunden lang, wie wenn Sie eine Adresse programmieren würden.
Nun blinkt die Info LED wieder schnell. Der Decoder könnte jetzt auch eine neue Adresse empfangen.
Drücken Sie jetzt direkt nochmal die Prog-Taste, nun sollte zusätzlich zu der INFO LED auch die LED des Servo 1
( gelbe LED )blinken.
Die gelbe LED signalisiert Ihnen durch das Blinken, dass der Servo 1 jetzt eingestellt werden kann.
Der Servo sollte nun auch auf die Stellung 1 gefahren sein. Mit den Tasten Left und Right kann nun die Position des Servo 1 (Pos1) eingestellt werden. Ist die Pos1 o.k., drücken Sie abermals die Prog-Taste, um zur Pos2 zu gelangen. Nun auch hier über Left und Right einstellen.
Als nächstes kann die Geschwindigkeit des Servo 1 eingestellt werden, der Servo 1 fährt die von Ihnen eingestellten Positionen ab. Mit dem Drücken von Left wird er nun schneller, mit dem Drücken von Right bewegt sich der Servo langsamer.
Ist die Geschwindigkeit in Ordnung, ist der Servo 1 fertig eingestellt.
Drücken Sie nun nochmal die Prog-Taste, der Decoder springt zum Servo 2. Wiederholen Sie nun die oberen Schritte. Nach Einstellen der Parameter für den Servo 2 springt der Decoder durch Drücken der Prog-Taste wieder in den Normalmodus zurück.
Sollten Sie die Servos noch einmal schnell testen wollen, können Sie durch kurzes Drücken auf Left oder Right für den Servo 1 oder 2 die von Ihnen eingestellte Stellung ändern.
Der Decoder verfügt über einen 5Pol-Programmierausgang, dieser kann für eine Fernbedienung verwendet werden. Haben Sie den Decoder z.B. unter der Anlage installiert, so ist die Fernbedienung beim Einrichten der Stellung der Servos sehr hilfreich.
7. Stand-Alone-Variante

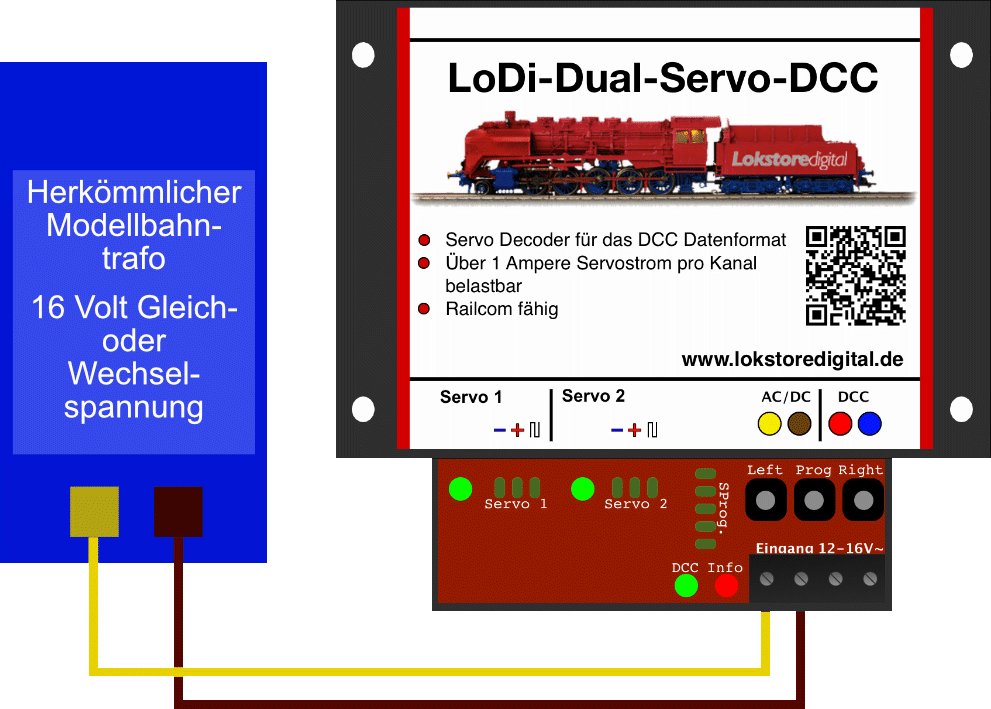

Der Decoder kann, dank der Stand-Alone-Variante, mit herkömmlicher Gleichspannung bis 22 Volt und Wechselspannung bis 16 Volt versorgt werden.
Über die Anschlüsse Remote (hier im Bild als SProg. dargestellt ) können externe Taster angeschlossen werden, z.B. die eines Gleisbildstellwerkes.
Hier sehen Sie nun ein Beispiel für den Anschluss der beiden externen Taster. Die blaue Leitung ist die gemeinsame Masse, die beiden schwarzen sind die Steuerleitungen für Servo 1 und 2.
8. Technische Daten
Abmaße:
Länge 8,9 cm
Breite 10 cm
Höhe 3,5 cm
Gewicht:
95 Gramm
Im Digitalbetrieb kann der Decoder mit bis zu 22 Volt versorgt werden.
! Achten Sie hierbei auf die Angaben des Herstellers Ihrer Digitalzentrale oder Boosters !
Der Decoder kann mit 20 Volt Gleich- oder 16 Volt Wechselspannung betrieben werden.
Belastbar durch Servo mit kurzzeitig 3 Ampere und dauerhaft 2,5 Ampere
8. Download LoDi-Dual-Servo-DCC PDF-Version
Hier können Sie eine Zusammenfassung des LoDi-Dual-Servo-DCC als PDF-Datei downloaden.
Anleitung (PDF)
