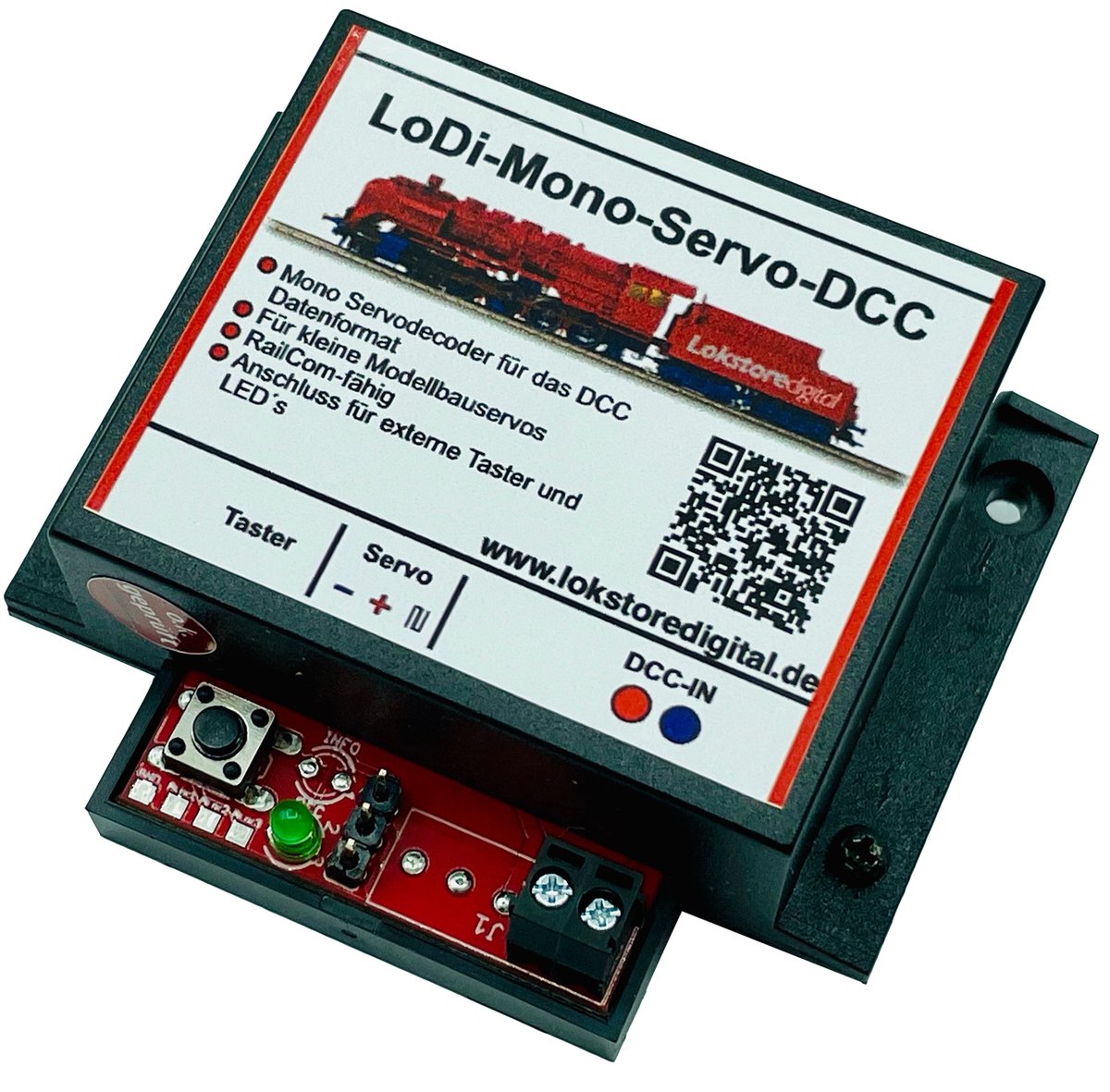

LoDi-Mono-Servo-DCC

Artikelnummer: LoDi201

1-Kanal-Servodecoder für kleine bis mittlere Servos, DCC-kompatibel mit RailCom-Auslesung
Anschlüsse für externes Servo (3-pol), Taster und LEDs für Stellwerk-Bedienung
Stand-Alone-Betrieb mit Gleichspannung bis 20V oder Wechselspannung bis 16V möglich
CV-Schreiben über POM (Programming on Main); CVs über RailCom auslesbar

25,00 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 5 - 7 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

1-Kanal-Servodecoder für kleine bis mittlere Servos.
Anschluss für externe Taster und LEDs für ein Stellwerk.
Der Decoder hört auf das DCC-Format und kann über RailCom ausgelesen und konfiguriert werden.
Auch als Stand-Alone-Variante mit Gleich- oder Wechselspannung einsetzbar!

Einfach nur ein kleiner Servodecoder . . . Für einzelne Servos, schnell montiert, kann der

LoDi-Mono-Servo-Dual auch ohne Digitalspannung nur mit Gleich- oder Wechselspannung betrieben werden. Über RailCom kann der Decoder schnell ausgelesen und CV konfiguriert werden.

Die Eigenschaften des LoDi-Mono-Servo-DCC

1-Kanal-Servodecoder für kleine bis mittlere Servos.
Anschluss für externe Taster und LEDs für ein Stellwerk.
Der Decoder hört auf das DCC-Format und kann über RailCom ausgelesen und konfiguriert werden.
Auch als Stand-Alone-Variante mit Gleich- oder Wechselspannung einsetzbar!

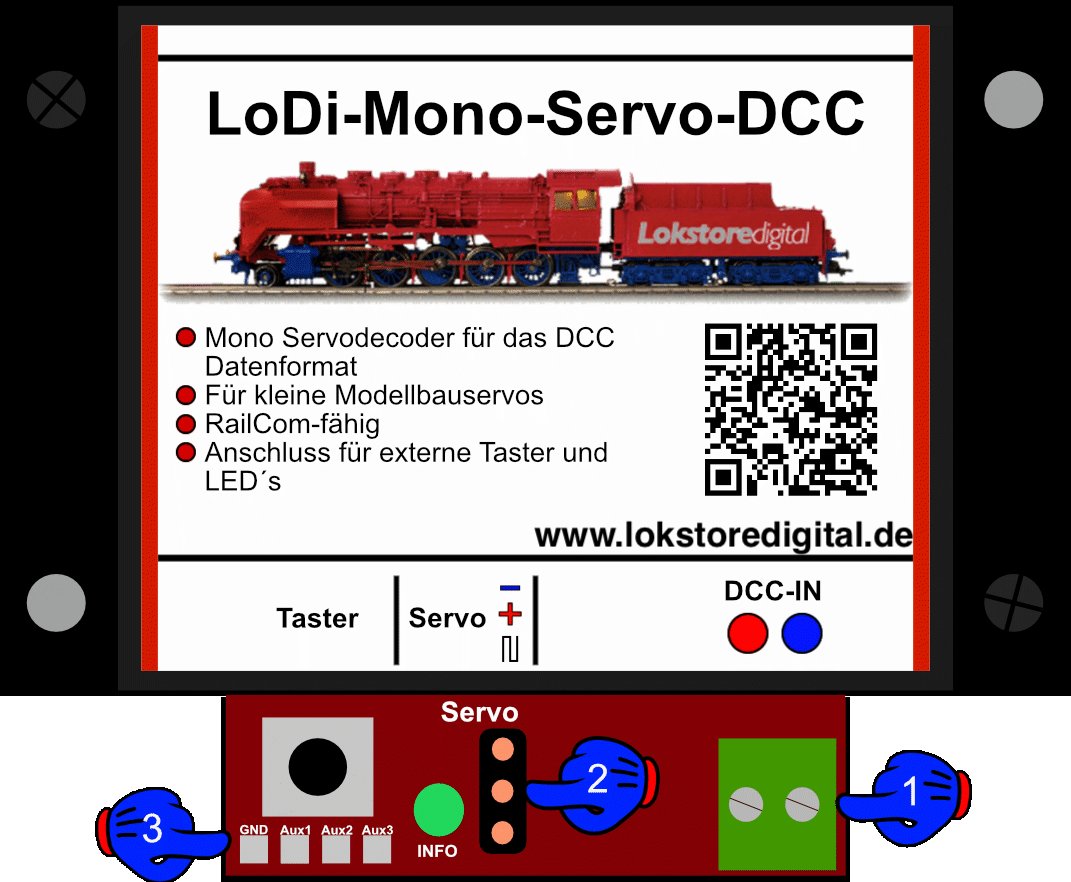

1. Der LoDi-Mono-Servo-DCC und seine Anschlüsse

(1) Anschluss an DCC bzw. an Booster, Rückmelder oder direkt an eine Digitalzentrale.
(2) Anschluss für Servos mit 3 Pol-Stecker.
(3) Hier kann für eine externe Bedienung ein Taster und externe LEDs für Stellungsanzeigen angeschlossen werden.

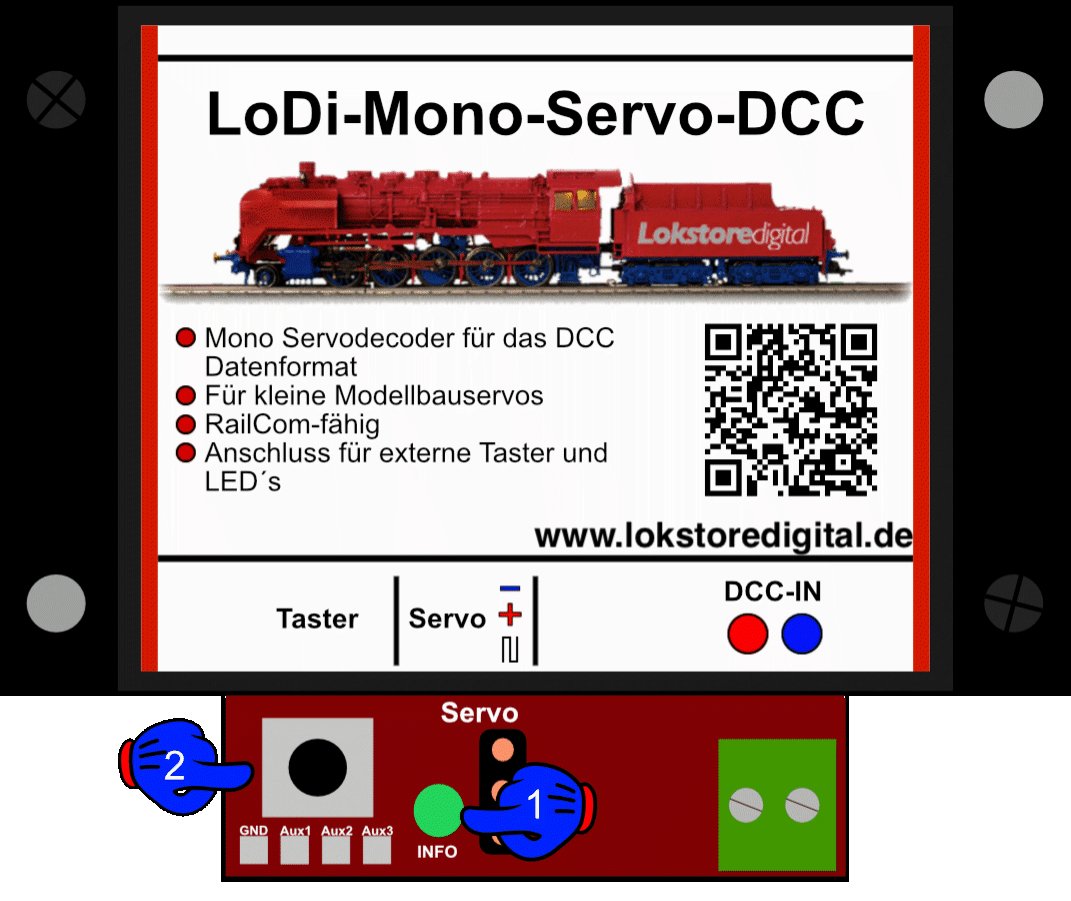

2. LEDs und Taster am LoDi-Mono-Servo-DCC

Der LoDi-Mono-Servo-DCC verfügt über eine LED, wir nenne diese INFO. Sie zeigt durch Blinken folgenden Status an:

(1) Beim Einschalten des DCC-Signals blinkt die Info-LED kurz auf, danach leuchtet sie LED dauerhaft.
Sobald nun der Decoder einen gültigen Befehl für sich erhält, blinkt die LED 3 Mal kurz auf.
Anfragen von CVs über RailCom werden ebenfalls mit einem 3-fachen Blinken angezeigt.
(2) Der Taster ist zum Programmieren der DCC-Basisadresse. Er kann aber auch zur manuellen Bedienung verwendet werden.

3. Anschluss an DCC

Der LoDi-Mono-Servo-DCC kann wie oben erwähnt an mehrere Strom-Quellen angeschlossen werden.

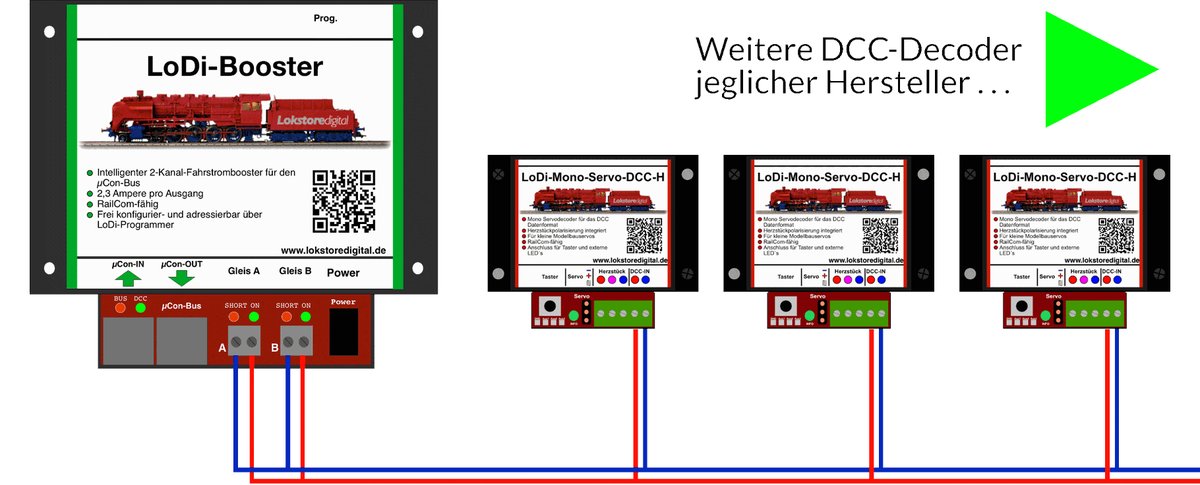

Im ersten Beispiel sehen Sie den Anschluss an einen LoDi-Booster.

ACHTUNG ! Zum zuverlässigen Schalten von DCC-Artikeln sollte immer ein eigener Stromkreis bzw. Boosterausgang verwendet werden. Ein Boosterausgang kann 40 LoDi-Mono-Servo-DCC betreiben.
( Bei Decodern, die einen eigenen Trafostrom benötigen, liegt die Anzahl bei über 150 Decodern je nach Hersteller, da der LoDi-Booster hier nur die Daten für den Decoder bereitstellen muss. )

Der LoDi-Mono-Servo-DCC erhält seinen Strom zum Schalten direkt vom Booster. In der Regel benötigt ein Servo zum Stellen kleiner Aufgaben nicht mehr als 100mA. Da DCC-Befehle nacheinander abgearbeitet werden, gibt es auch bei vielen Schaltaufgaben keine Probleme mit der vom bereit gestellten Power.

4. Anschließen vom Servo

Ein Servo besitzt in den meisten Fällen ein Kabel mit 3 Adern.

Diese sind:

Gelb oder Orange, hier wird das Datensignal übertragen
Rot, hier liegen 5 Volt an, diese versorgen den Servo mit
der benötigten Spannung.
Schwarz oder Braun, hier liegt die Masse des Servos.

Die Farben können jedoch auch abweichen, daher sollten Sie in der Beschreibung Ihres Servos nachschlagen, falls Sie sich unsicher sind.

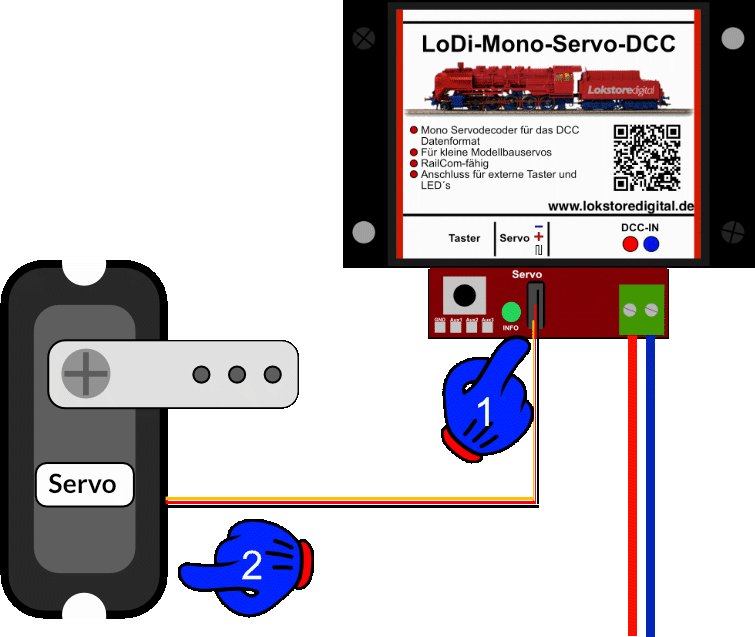

Hier sehen Sie nun bei (1) den Anschluss für den Servo am Decoder. Minus befindet sich oben. Die Steckerbuchse wird einfach nur direkt auf die Steckerstifte des Decoders aufgesteckt. (2) stellt den Servo da.

5. CV Liste und Einstellungen

Der LoDi-Mono-Servo-DCC wird über CV eingestellt.

Sollten Sie über den LoDi-Rektor und einen angeschlossenen LoDi-Booster oder CDE-Booster verfügen, können Sie mit dem LoDi-ProgrammerFX ab Version 2.2 die CV über POM ( Programming on Main ) schreiben.

Der Decoder kann aber auch mit jeder herkömmlichen Digitalzentrale, die einen DCC-Programmierausgang hat oder POM beherrscht, programmiert werden.

Einrichten der DCC Adresse:

Sie haben den Decoder nun erfolgreich installiert, das DCC Kabel ist eingesteckt, der LoDi-Mono-Servo-DCC

leuchtet nun Dauergrün und zeigt seine Bereitschaft an.

Im Auslieferungszustand reagiert der Decoder auf Weichen bzw. Zubehöradresse 1.

Wenn Sie nun auf die Schnelle eine Adresse ändern wollen, gehen Sie folgt vor:

Am Decoder befindet sich der Programmiertaster wie oben beschrieben. Drücken Sie diesen nun für 3 Sekunden. Der Decoder fängt nun an schnell zu blinken, hier zeigt Ihnen der Decoder nun das er bereit für eine neue Adresse ist.

Senden Sie nun die neue Adresse aus der Modellbahnsteuerungssoftware, direkt an einer Digitalzentrale oder dem LoDi-ProgrammerFX ( LoDi-Rektor ist Voraussetzung ) im Weichenfeld unter DCC.

Der Decoder übernimmt die Adresse und hört auf zu blinken. Ab nun ist er über die von Ihnen neu gewählte Adresse erreichbar.

Einrichten der CV:

wie schon mehrfach erwähnt kann der LoDi-Mono-Servo-DCC über POM ( Programming on Main ) Programmiert werden. In den meisten anwendungfällen gibt es 3 CVs zu beachten.

1* Stellung A = CV 33 Wert von 0-255

2* Stellung B = CV 34 Wert von 0-255

3* Geschwindigkeit = CV 41 Geschwindigkeit mit der sich der Servo bewegt 0-255

Diese Werte können nachträglich über RailCom ausgelesen werden.

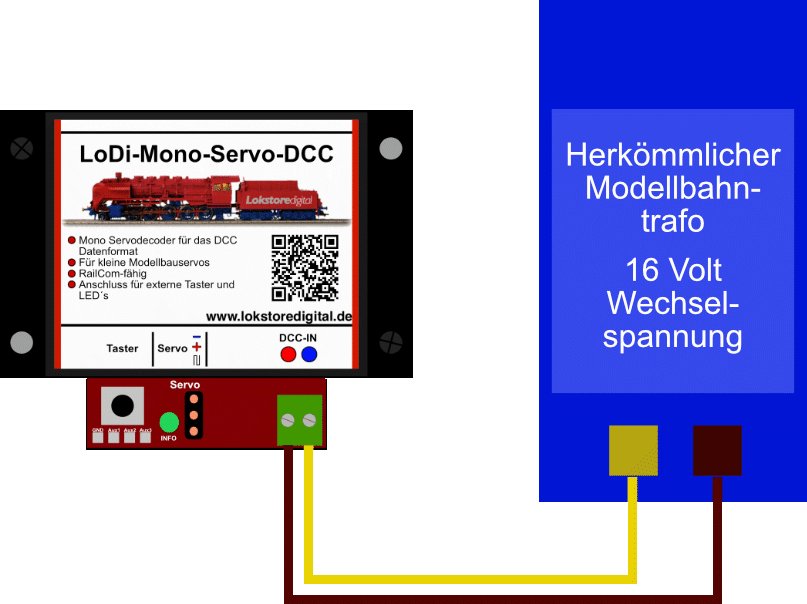

6. Stand-Alone-Variante

Der Decoder kann, dank der Stand-Alone-Variante, mit herkömmlicher Gleichspannung bis 20 Volt und Wechselspannung bis 16 Volt versorgt werden.

Er sollte zunächst einmal über eine Digitalzentrale seine Informationen, wie die Servopositionen 1 und 2, erhalten und die Geschwindigkeit eingestellt werden.

7. Anschluss externer Taster

Der LoDi-Mono-Servo-DCC verfügt über einen eigenen Taster, der wie oben beschrieben, zum Einstellen der Digitaladresse verwendet wird. Durch kurzes Antippen des Tasters kann die Stellung zwischen Position A und B gewechselt, also z.B. eine Weiche manuell umgeschaltet werden.

Zusätzlich kann der Decoder über einen externen Taster betrieben werden. Dabei spielt es keine Rolle, ob er Digital- oder mit Analog-Strom betrieben wird.

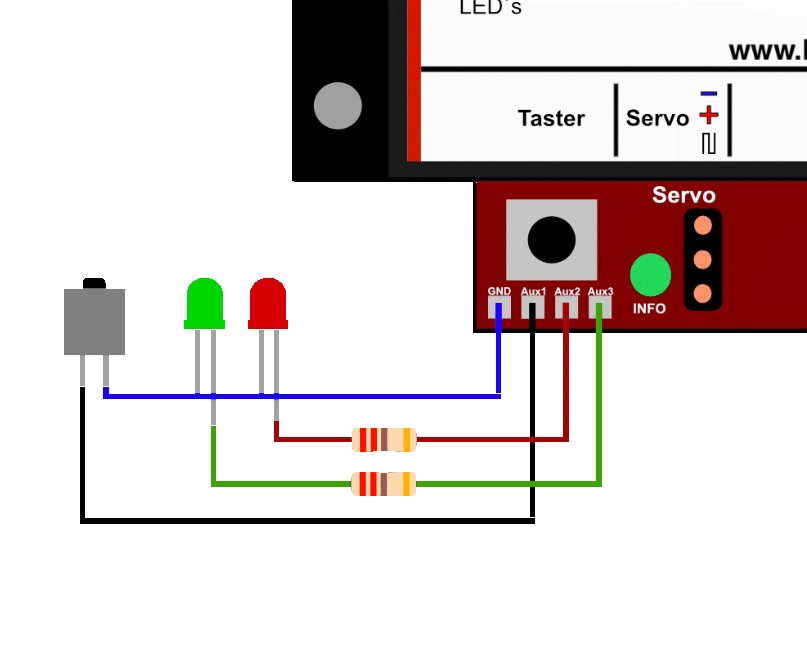

Am Decoder befinden sich 4 Lötpads.

Von Links nach Rechts:

1. GND = Masse, im Schaubild blau.

2. Aux1 = Externer Taster, dieser muss gegen die Masse geschaltet werden, im Schaubild schwarz.

3. Aux2 = Externe LED für Stellung 1 ( Aux schaltet +, es wird noch ein Vorwiderstand von 220 Ohm benötigt).

4. Aux3 = Externe LED für Stellung 2 ( Aux schaltet +, es wird noch ein Vorwiderstand von 220 Ohm benötigt).

Anstatt eines Tasters kann auch ein Kippschalter für das Umschalten der Stellung verwendet werden. Dies muss dann aber in der CV 11 umgestellt werden.

8. Technische Daten

Abmaße:

Länge 5,6 cm

Breite 6,8 cm

Höhe 2,5 cm

Gewicht:

31 Gramm

Im Digital Betrieb kann der Decoder mit bis zu 22 Volt betrieben werden.

! Achten Sie hierbei auf die Angaben des Herstellers Ihrer Digitalzentrale oder Boosters !

Der Decoder kann mit 20 Volt Gleich- oder 16 Volt Wechselspannung betrieben werden.

Belastbar durch Servo mit Peak 1 Ampere und Dauer 400mA

9. Download LoDi-Mono-Servo-DCC PDF-Version

Anleitung (PDF)

Hier können Sie eine Zusammenfassung des LoDi-Mono-Servo-DCC als PDF-Datei downloaden.
