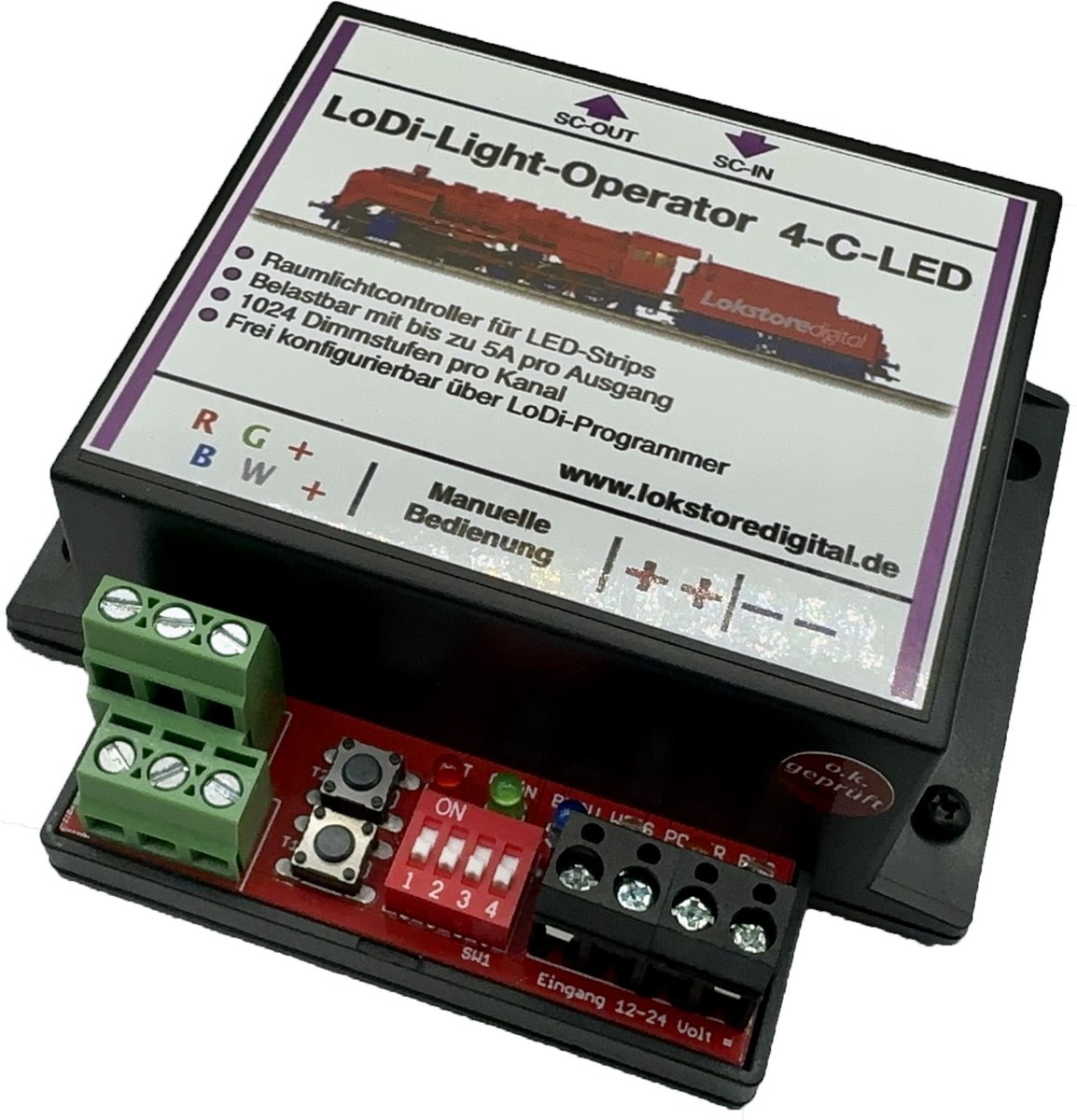

Was wäre die Modellbahn ohne vernünftige Raumlichtsteuerung?
Der LoDi-Light-Operator 4-C-LED wurde speziell für diesen Anwendungsbereich entwickelt.
Er bietet 4 Kanäle für LED Strips RGBW.
Die Kanäle arbeiten mit 1024 Dimmstufen sowie 100Hz Technologie.
Wie wäre es mit einem Gewitter bei Nacht oder Wolken, die durch den Raum ziehen?
Lieferumfang: LoDi-Light-Operator 4-C-LED
Mit dem LoDi-Light-Operator 4-C-LED haben wir ein Gerät entwickelt, das seinesgleichen auf dem Markt sucht.
Der Decoder ist der wohl fortschrittlichste Raumlichtdecoder !
Jahrelange Erfahrungen im positiven wie negativen Sinne haben uns gezeigt wie man es nicht machen sollte.
Dies haben wir zum Anlass genommen eine vernünftige und einfach zu implementierende Lösung zu finden.
Das Ergebnis ist ein Gerät, das durchdacht ist und auch Sie überzeugen wird.
Die Eigenschaften des LoDi-Light-Operator 4-C-LED
Raumlichtcontroller für den SC-BUS zum Anschluss an den LoDi-Shift-Commander Alle Ausgänge arbeiten mit einer Freuquez von 100Hz und 1024 Dimmstufen, Es stehen Ihnen 4 Kanäle mit einer Leistung von bis zu 5 Ampere pro Ausgang zur Verfügung. Es können alle gängigen LED Stripes mit einer Betriebsspannung zwischen 12 - 24 Volt an den Manuelle Bedienung möglich Frei konfigurierbar über den LoDi-ProgrammerFX. Videos zum Gerät
Videos von Partnern

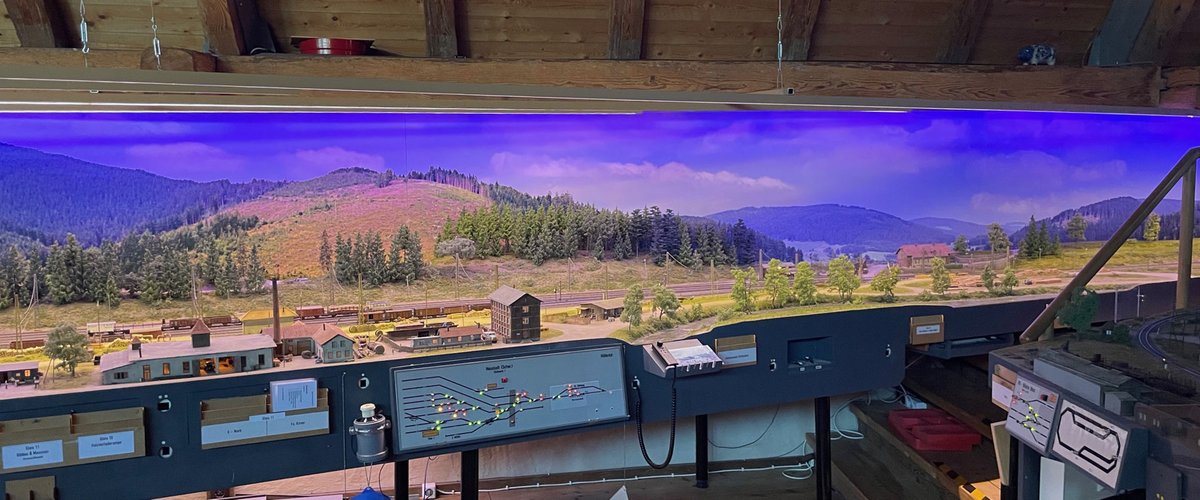

Sehen Sie ein Video von der Modellbahn am Rothaarsteig.
An dieser Anlage ist unsere Technik bereits im Einsatz.
Videos von Kunden

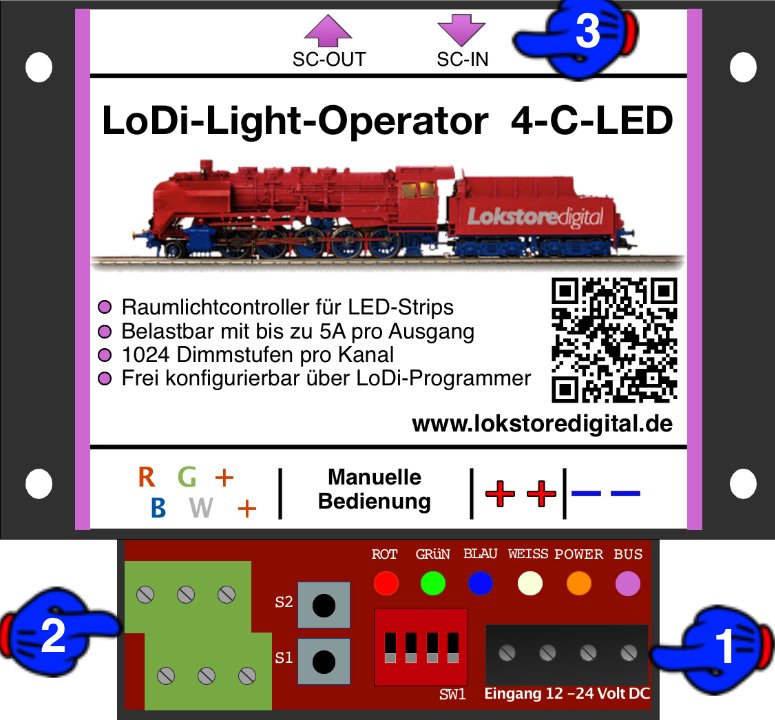

1. Der LoDi-Light-Operator 4-C-LED und seine Anschlüsse
Der LoDi-Light-Operator 4-C-LED ist ein Controller, der für die Raumlichtsteuerung über
(1) Hier wird die Gleichspannung eingespeist, die für die LED-Stripes benötigt wird. ! ! !ACHTUNG NUR GLEICHSPANNUNG DC ! ! ! (2) Hier ist der Ausgang für die einzelnen (3) An der SC-OUT und SC-IN Buchse wird der SC-BUS vom LoDi-Shift-Commander angeschlossen. Näheres im Abschnitt Anschluss an den SC-BUS. 2. LEDs und Ihre Anzeige am LoDi-Light-Controller 4-C-LED

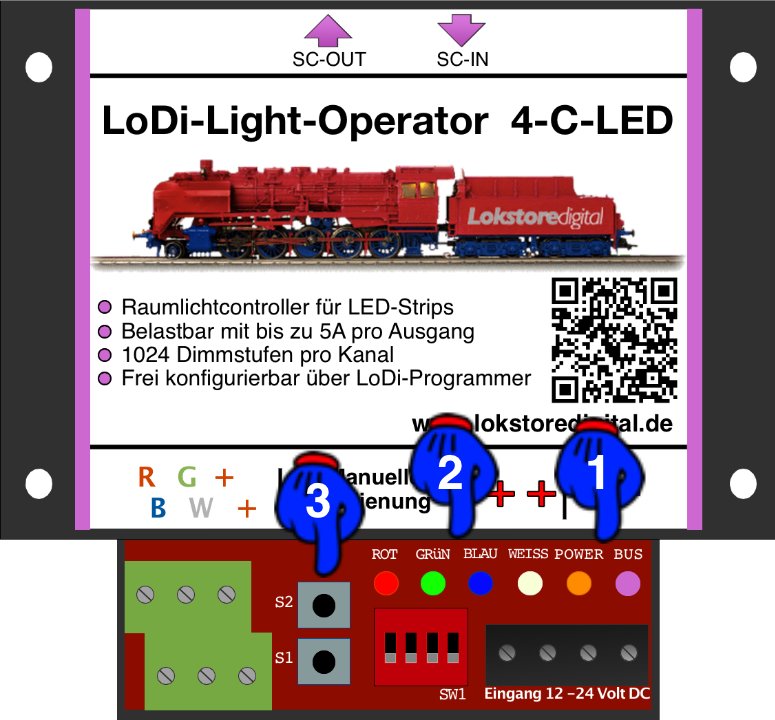

Der LoDi-Light-Operator 4-C-LED verfügt über mehrere LEDs, die Ihnen helfen sollen, den Zustand des Gerätes zu erkennen und eventuelle Störungen schneller zu verstehen.
(1) BUS und POWER. (2) ROT, GRÜN, BLAU, WEISS (3) Manuele Bedienung, dazu mehr bei Punkt X 3. Anschluss des LoDi-Light-Operator 4-C-LED an den SC-BUS

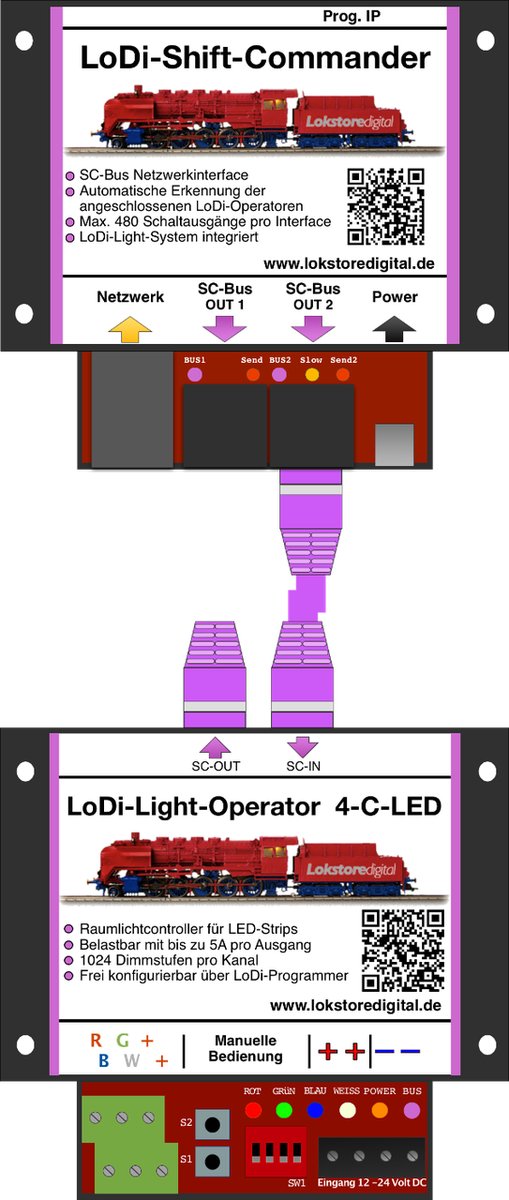

Auf diesem Bild sehen Sie den LoDi-Shift-Commander, der hier zusammen mit einem angeschlossenen Operator gezeigt wird.
Der LoDi-Light-Operator 4-C-LED ist an den SC-BUS Out 2 angeschlossen. Hier stehen Ihnen 384 Kanäle zur Verfügung.
Der LoDi-Light-Operator 4-C-LED kann nur am Bus 2 betrieben werden!
Er beansprucht 8 Kanäle am Bus.
Der LoDi-Shift-Commander ist in der Lage, die angeschlossenen Decoder automatisch zu erkennen.
Sie können die Zuordnung dann über unser Tool LoDi-ProgrammerFX
konfigurieren.
Am letzten Operator muss der Bus terminiert werden.
Das bedeutet, dass Sie den Abschlussstecker, genannt Bus-Terminator, immer in das letzte Modul einstecken müssen.

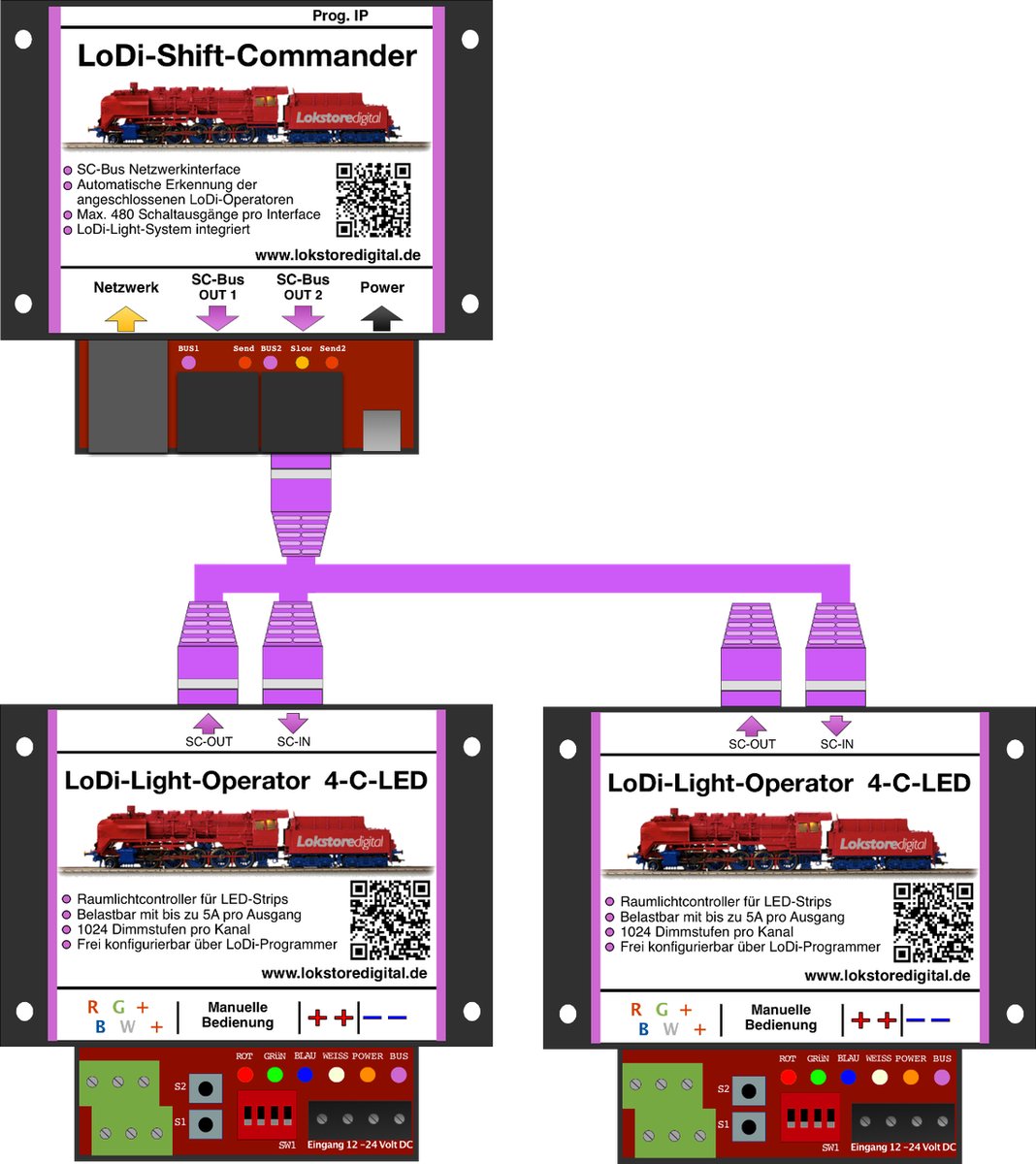

Bei diesem Beispiel sehen Sie nun wie Sie die Operatoren nacheinander angliedern können.
Wichtig ist dabei, dass Sie darauf achten, die Netzwerkkabel richtig anzuschließen. Das heißt z.B. von OUT nach IN, wie Sie auf dem Bild erkennen können.

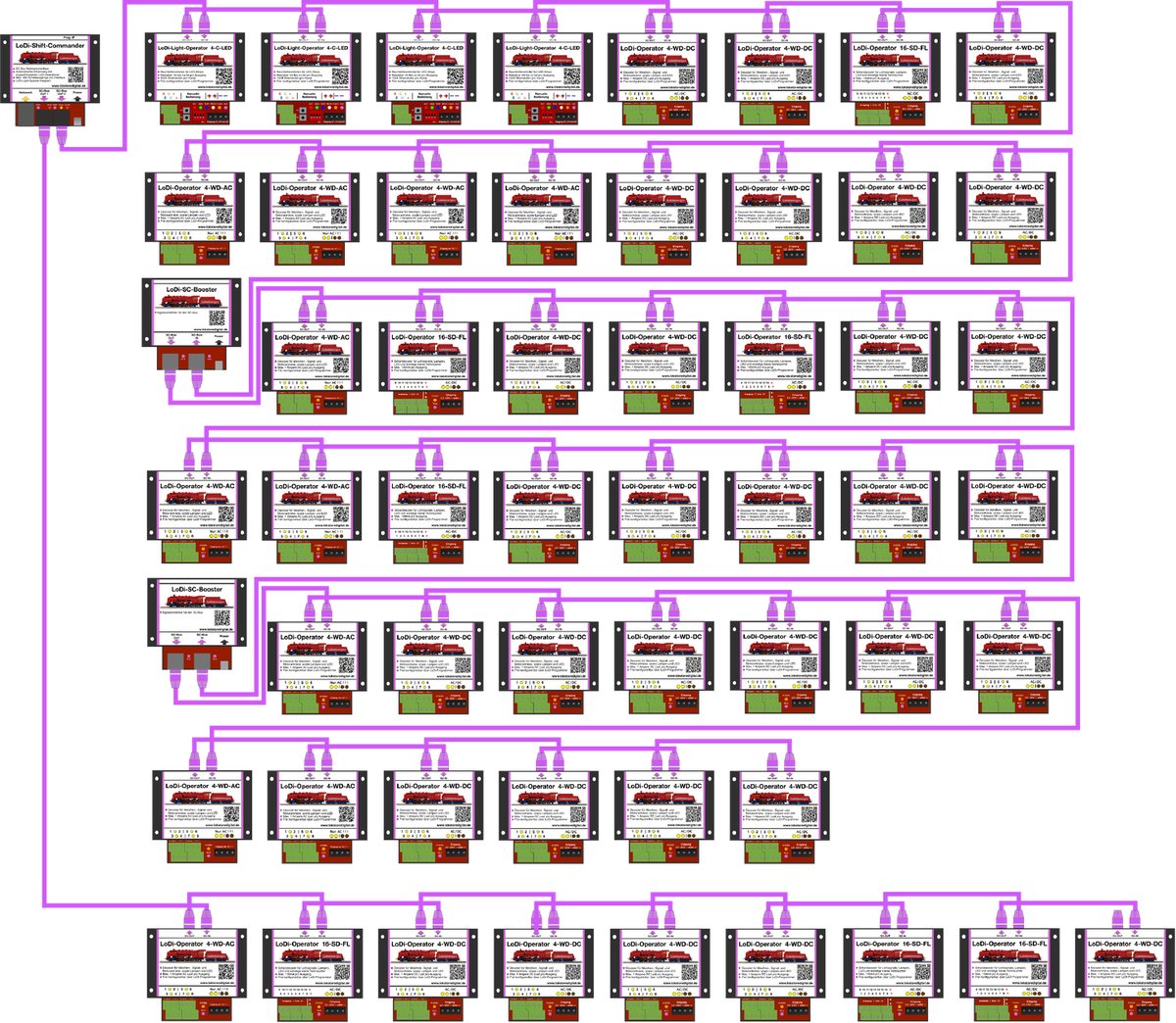

Auf dem letzten Beispielbild können Sie einen maximal ausgereizten SC-BUS 1 und 2 erkennen.. Die Reihenfolge der Module ist hierbei völlig unerheblich.
Nur bei dem LoDi-Light-Controller sollten Sie darauf achten, dass dieser an Bus 2 angeschlossen wird.
Wichtig ist, dass Sie nach jedem 16. Modul einen neuen LoDi-SC-Booster im System integrieren.
Die Buslänge bzw. Anzahl der Module lassen sich ganz einfach berechnen..
Auf Bus 1 stehen Ihnen 96 Kanäle zur Verfügung.
Hier könnten Sie z.B, 12 LoDi-Operatoren 4-WD-DC oder AC anschließen, da jedes Modul 8 Kanäle benötigt.
Am Bus 2 stehen Ihnen 384 Kanäle zur Verfügung.. Das wären also 48 LoDi-Operatoren 4-WD-AC oder DC, LoDi-Light-Controller 4-C-LED oder der LoDi-Operator 16-SD-FL.
Sie sehen, dass Sie mit unserem System sehr dynamisch arbeiten können.

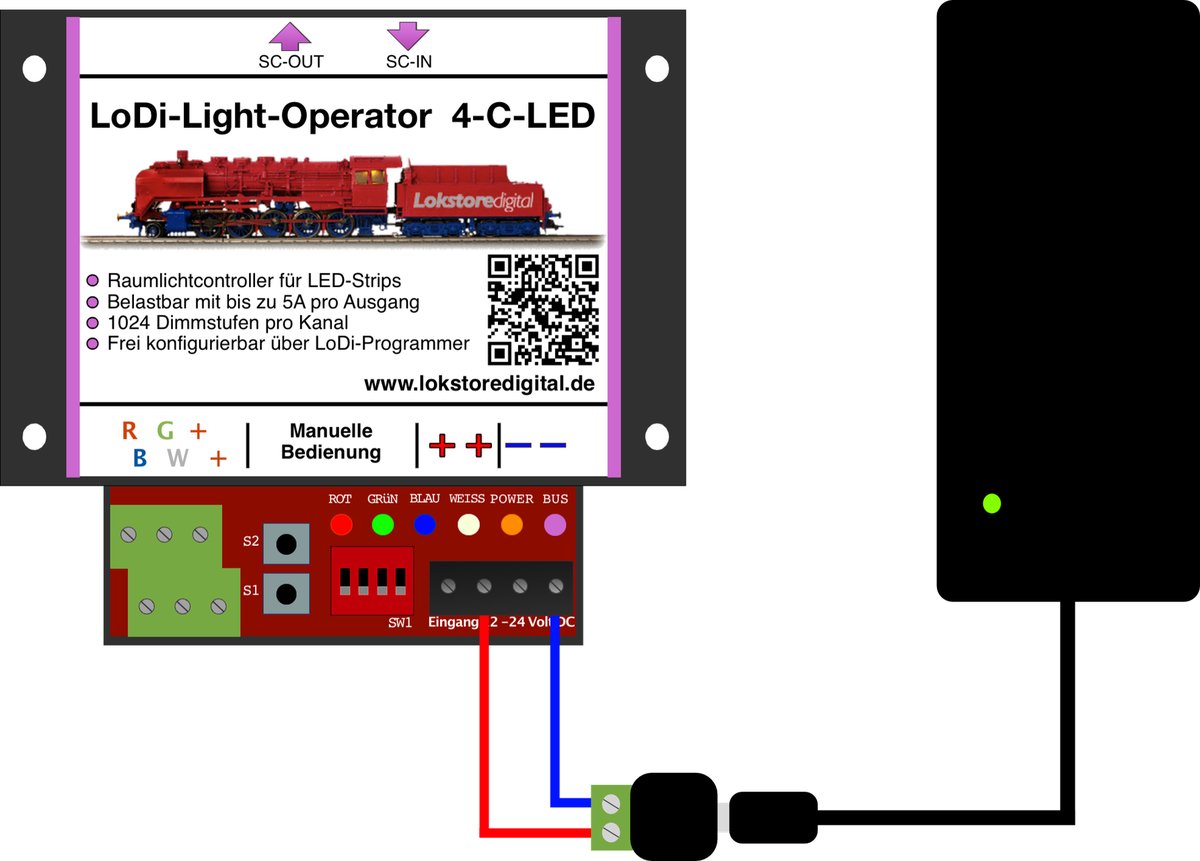

4. Anschluss des LoDi-Light-Operator 4-C-LED an die Versorgungsspannung
Für die Versorgung des LoDi-Light-Operators gibt es mehrere Möglichkeiten, je nach örtlichem Strombedarf. Für Ströme bis zu 8A bieten wir Ihnen ein entsprechendes Netzteil an, das Sie selbst anschließen können.
Hierzu liefern wir einen Adapter mit Kabel zum direkten Anschluss an den LoDi-Light-Operator.
(LINK Netzteil)
Mit 8 Ampere können Sie maximal 10 Meter LED-Strips pro LoDi-Light-Operator versorgen.
Für höhere Ströme liefern wir auch ein Netzteil bis 20A, dessen Anschluß jedoch durch einen autorisierten Fachmann durchzuführen ist, da es über offene Netzklemmen verfügt.
Bei Verwendung dieses Netzteils sind sekundärseitig wegen der Strombelastbarkeit Kabel mit höheren Querschnitten erforderlich. Wir empfehlen, hier eine doppelte Kabelzuführung mit jeweils mindestens
2x1,5mm2 zu verwenden, um den Spannungsabfall bei höheren Zuleitungslängen zu minimieren.
Bitte achten Sie beim Kauf darauf, dass Sie hochwertige Netzteile kaufen, wir empfehlen und führen hierbei Netzteile von MeanWell.
!!! Achtung !!!
Da wir bei diesen Netzteilen mit 230 Volt auf der Primären Seite mit Schraubklemmen arbeiten, müssen diese arbeiten von Fachpersonal durchgeführt werden. Bitte wenden Sie sich in bei Fragen an uns, oder Ihren Hauselektriker.
5. Anschluss des LoDi-Light-Operator 4-C-LED an die LED-Strips
Die meisten LED Strips die verwendet werden, haben nur dünne Kabel am Ende installiert. Das reicht für eine richtige Ausleuchtung meist nicht aus. Es Ist sogar ab 5 Meter so, dass die Helligkeit sehr stark nachlässt und somit neue Einspeisepunkte gesetzt werden sollen.
Bei Kunden verwenden wir in der Regle:
2 LED Strips, die erste eine Warmweise mit 120LEDs pro Meter und eine RGB LED Strip, diese reicht mit 60 LEDs pro Meter gut aus. Wir verwenden 12 Volt LED-Strips.
( Diese info ist nur eine Empfehlung. natürlich können auch 24 Volt LED-Strips und ein passendes Netzteil verwendet werden. )
Wir empfehlen darüberhinaus eine Kabelstärke von mindest 0,75mm2 zu verwenden.
Löten Sie das Kabel direkt an der LED-Strip an, es muss spätestens alle 5 Meter erneut eingespeist werden.
Eine Maximale länge von 17 Meter pro LoDi-Light-Operator 4-C-LED ist zulässig ( Nur mit 20A Netzteil ).
LED-Strips werden in der Summe von LEDs (120LEDs pro Meter Warmweiss) warm, daher empfehlen wir dringend die LED-Strips auf mindestens eine ALU-Schiene zu installieren, dort lassen diese sich hervorragend ankleben. Auf dem Beleuchtungsmarkt gibt es auch U-Profile mit einer saturierten Abdeckung, dadurch bricht das Licht der LED und man sieht nicht direkt in die LED.
Wir haben auch passende LEDs und Profile in unserem Shop.
6. Manuelle Bedienung
Am LoDi-Light-Operator befinden sich 4 Dip-Schalter sowie 2 Taster. Diese sind zur manuellen Bedienung da. Ist der Decoder neu installiert und Sie möchten diesen ohne Shift-Commander testen, ist es mit der Dip und Tasterbedienung möglich.
Die einzelne Dipschalter sind die 4 Farben, also
Rot, Grün, Blau und Weiß.
(Das einstellen per Hand funktioniert nur wenn der Decoder nicht am Bus angeschlossen ist und die Dip-Schalter beim einschalten auf 0 stehen.)
Versorgen Sie den Decoder dann mit Strom, schalten Sie nun einen oder mehrere Dipschalter an und regeln über S1 und S2 die Helligkeit.
Wird ein LoDi-Shift-Commander angesteckt wird die manuelle Bedienung überschrieben.
Der LoDi-Light-Operator 4-C-LED kann auch als Stand-Alone-Variante arbeiten. Es ist bereits eine Lichtkurve vorinstalliert. Auch ist es möglich eine eigene Lichtkurve zu erstellen und diese auf den Operator hochzuladen, um diese dann Autark betreiben zu können. Um in den Stand-Alone-Modus zu wechseln, darf der Decoder keine Verbindung zum Bus haben und er Dipschalter 1 und 4 muss gesetzt werden.
Jetzt läuft der Decoder seine Kurve ohne LoDi-Shift-Commander ab.
7. Technische Daten
Abmaße:
Länge 8,9 cm
Breite 10 cm
Höhe 3,5 cm
Gewicht:
120 Gramm
Zulässig von 12 - 24 Volt Gleichspannung. ( NUR GLEICHSPANNUNG! )
Ausgangsbelastung RGB je 5 Ampere, W mit 10 Ampere in Summe nicht mehr als 20 Ampere.
8 . Einrichten des LoDi-Light-Operator 4-C-LED im LoDi-Programmer
Hier geht es zum Einrichten des LoDi-Light-Operator 4-C-LED
9. Download LoDi-Light-Operator 4-C-LED PDF-Version
Hier können Sie eine Zusammenfassung des LoDi-Light-Operator 4-C-LED für Hard und Software als PDF-Datei downloaden.
Anleitung (PDF)
