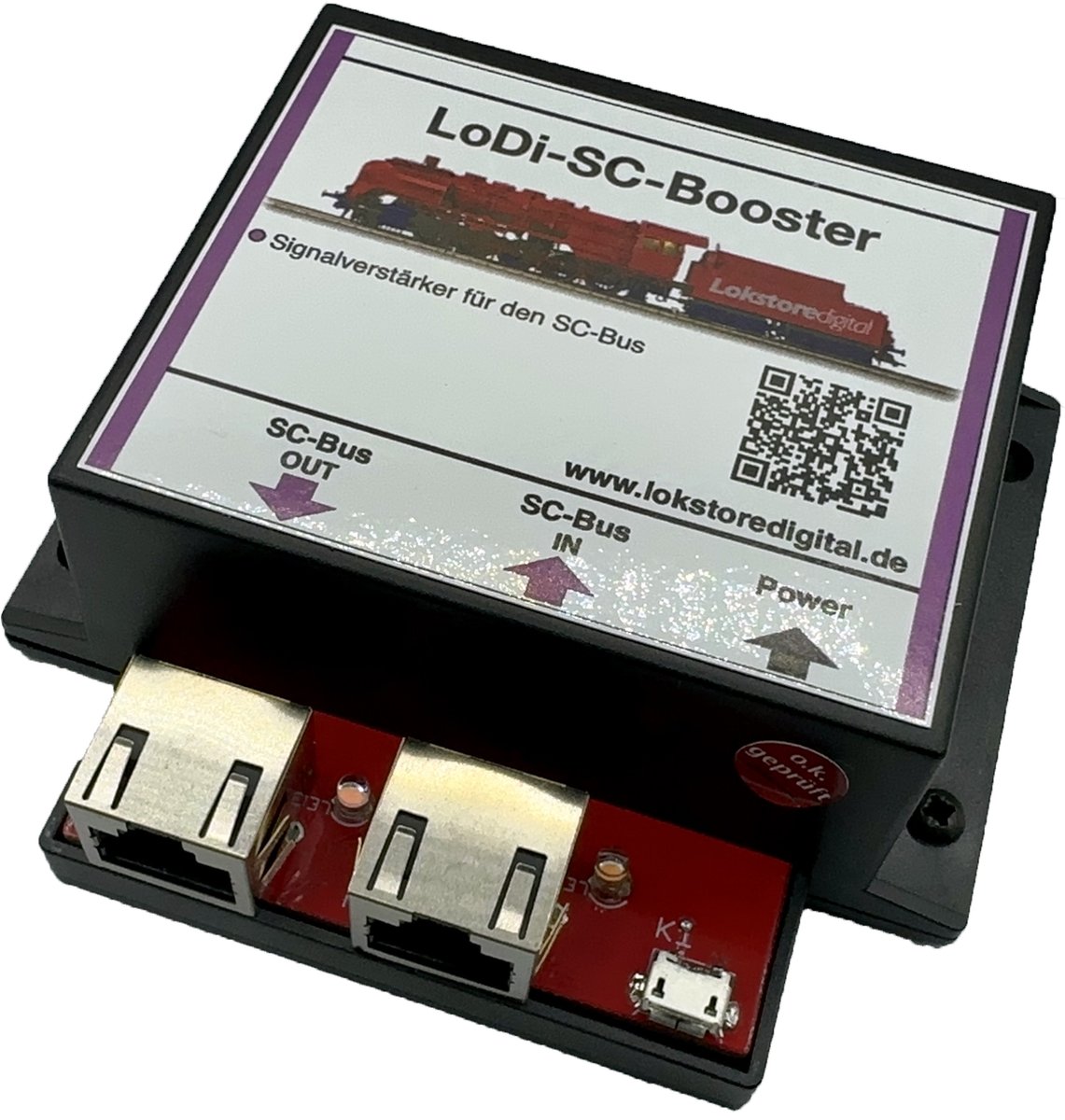

LoDi-SC-Booster

Artikelnummer: LoDi003-V

Signalverstärker für SC-Bus: erneuert Signal bei langen Kabelwegen, sichere Stromversorgung
Ermöglicht Anschluss von bis zu 16 weiteren LoDi-Operatoren; max. 3 Booster pro Installation
Einsatz spätestens alle 20 Meter Kabelweg empfohlen
Lieferumfang: Gerät mit MicroUSB-Netzteil; alternative USB-Netzteile ab 1 A möglich

Netzteil

40,90 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung

In größeren Anlagen kann es vorkommen, dass die Kabelwege zu lang werden und das Signal nicht mehr mit dem erforderlichen Pegel ankommt.

Der LoDi-SC-Booster frischt das Signal wieder auf und ermöglicht so den sicheren Betrieb.

Wir empfehlen spätestens alle 20 Meter Kabelweg einen LoDi-SC-Booster einzuschleifen.

Der LoDi-SC-Booster ist ein kompakter Bus-Booster für den SC-Bus. Bei der Verbindung von Decodern über Patchkabel untereinander, kann die Spannung mit jedem weiteren LoDi-Operator abnehmen, auch bei längeren Patchkabeln. Insbesondere bei einer Gesamtlänge des SC-Busses von bis zu 200 Metern kann dies zu Problemen führen. Für den Fall, dass mehr als 16 LoDi-Operatoren an den Shift-Commander angeschlossen sind, empfehlen wir den Einsatz des LoDi-SC-Boosters, um eine zuverlässige Stromversorgung zu gewährleisten.

Die Eigenschaften des LoDi-SC-Booster

Er liefert den benötigten Strom für weitere SC-Bus Komponenten.
Es sind bis zu 16 weitere Module möglich.
Das Netzteil wird mitgeliefert.

1. Der LoDi-SC-Booster und seine Anschlüsse

Der LoDI-SC-Booster wird für größere Installationen von mehr als 25 LoDi-Operatoren benötigt.

Es können weitere 16 LoDi-Operatoren mit an das System angehängt werden sofern noch genug freie Kanäle zur Verfügung stehen.

Bei einer voll ausgebauten Installation werden maximal 3 LoDi-SC-Booster benötigt.

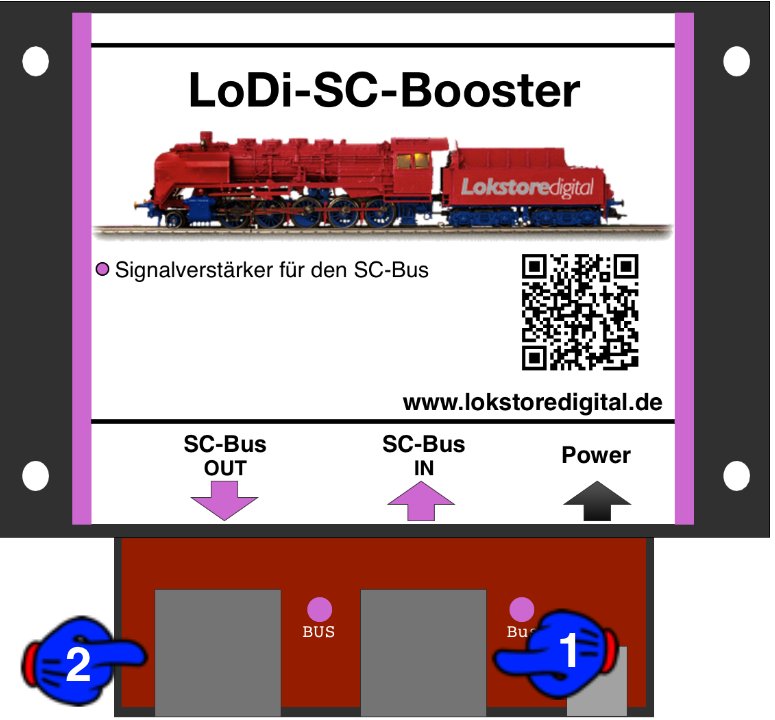

(1) Hier wird der Bus vom letzten
LoDi-Operator kommend angeschlossen.
(2) Hier schließen Sie nun weitere
LoDi-Operatoren an Ihrem System an.

2. LEDs am LoDi-SC-Booster

Der LoDi-SC-Booster verfügt über 2 LEDs, die Ihnen helfen sollen, den Zustand des Gerätes zu erkennen und Störungen schneller zu verstehen.

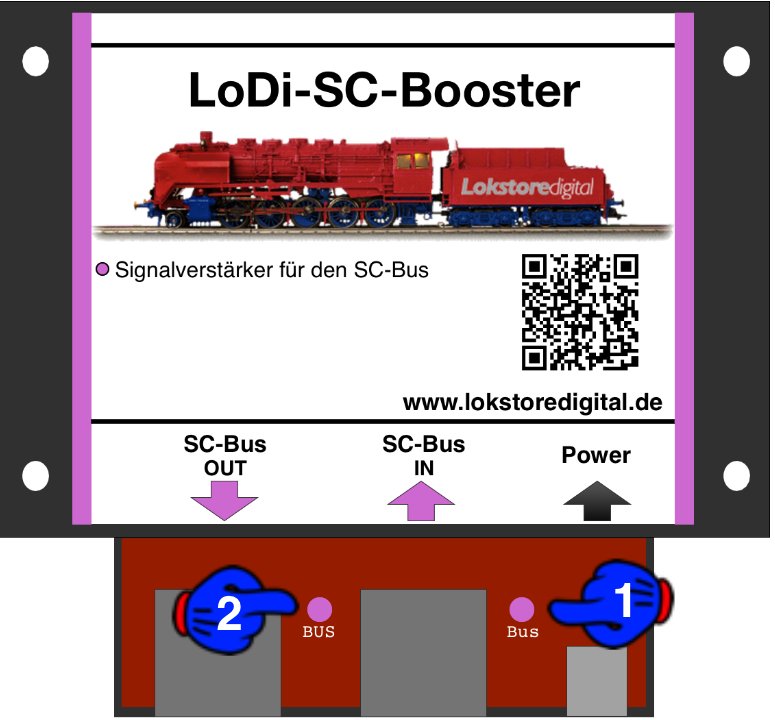

(1) SC-Bus IN: Die LED leuchtet sobald hier der Bus kommend vom letzten LoDi-Operator angesteckt wird.
(2) SC-Bus OUT: Sobald das Netzteil angeschlossen wird, leuchtet diese LED und signalisiert Strom auf dem Bus.

3. Anschluss an das Netzteil

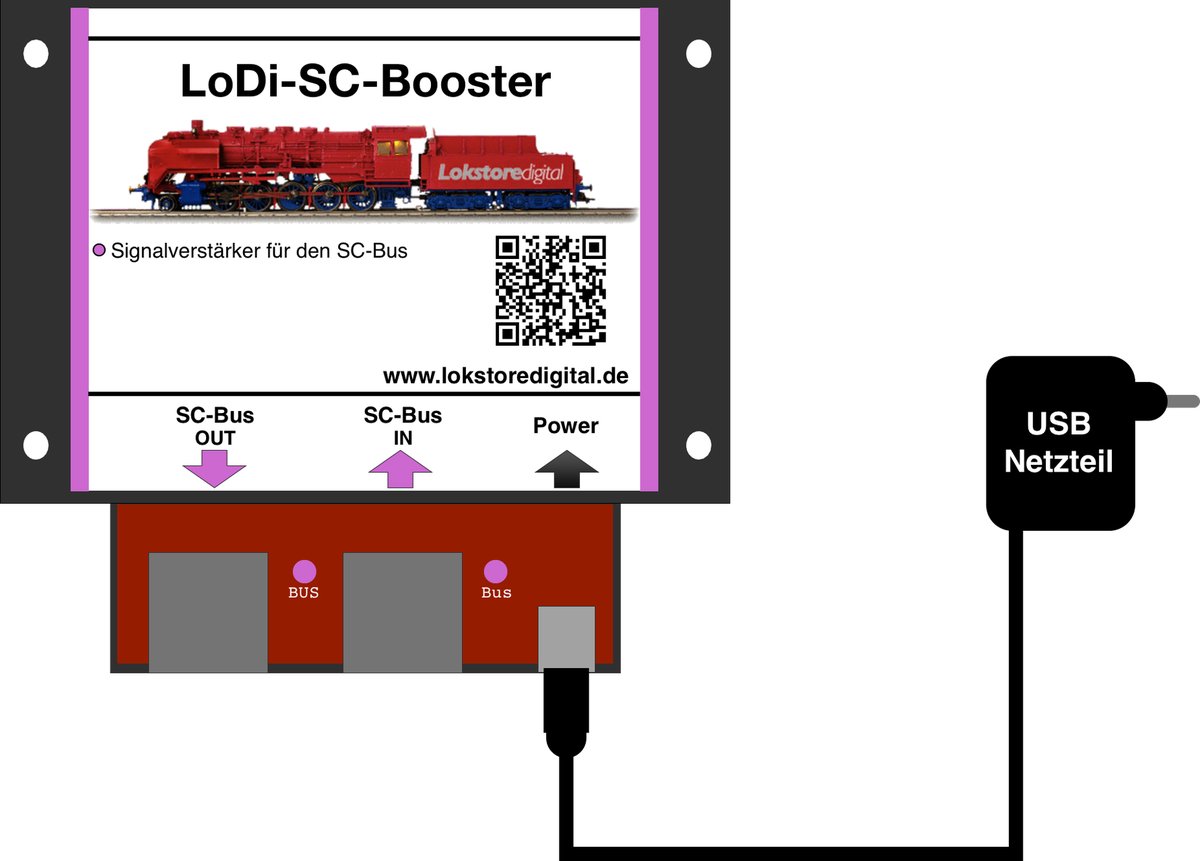

Im Lieferumfang enthalten ist ein hochwertiges MicroUSB Netzteil.

Sie können auch ein eigenes USB Netzteil benutzen oder einen freien USB Port am Rechner, solange dieser mindestens 1 Ampere an Strom liefern kann.

4. Anschluss des LoDi-SC-Boosters am SC-BUS

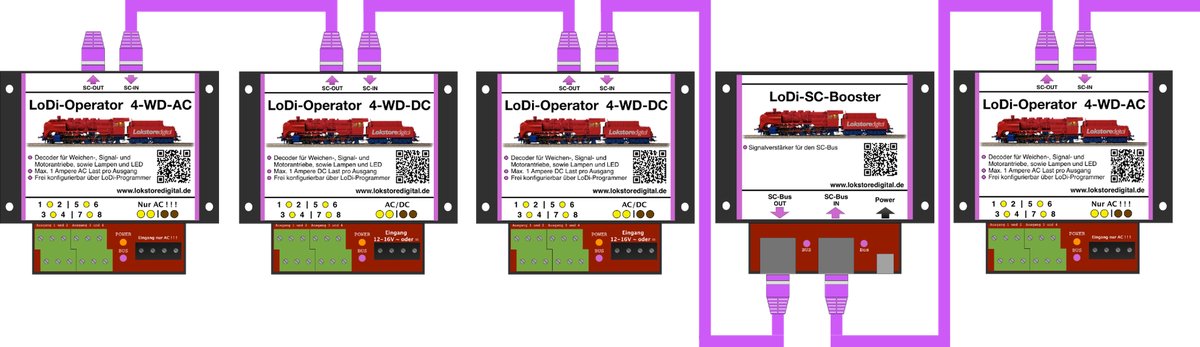

Hier auf dem Bild können Sie den eingebauten LoDi-SC-Booster erkennen. Dieser wurde nun in einen bestehenden Bus integriert.

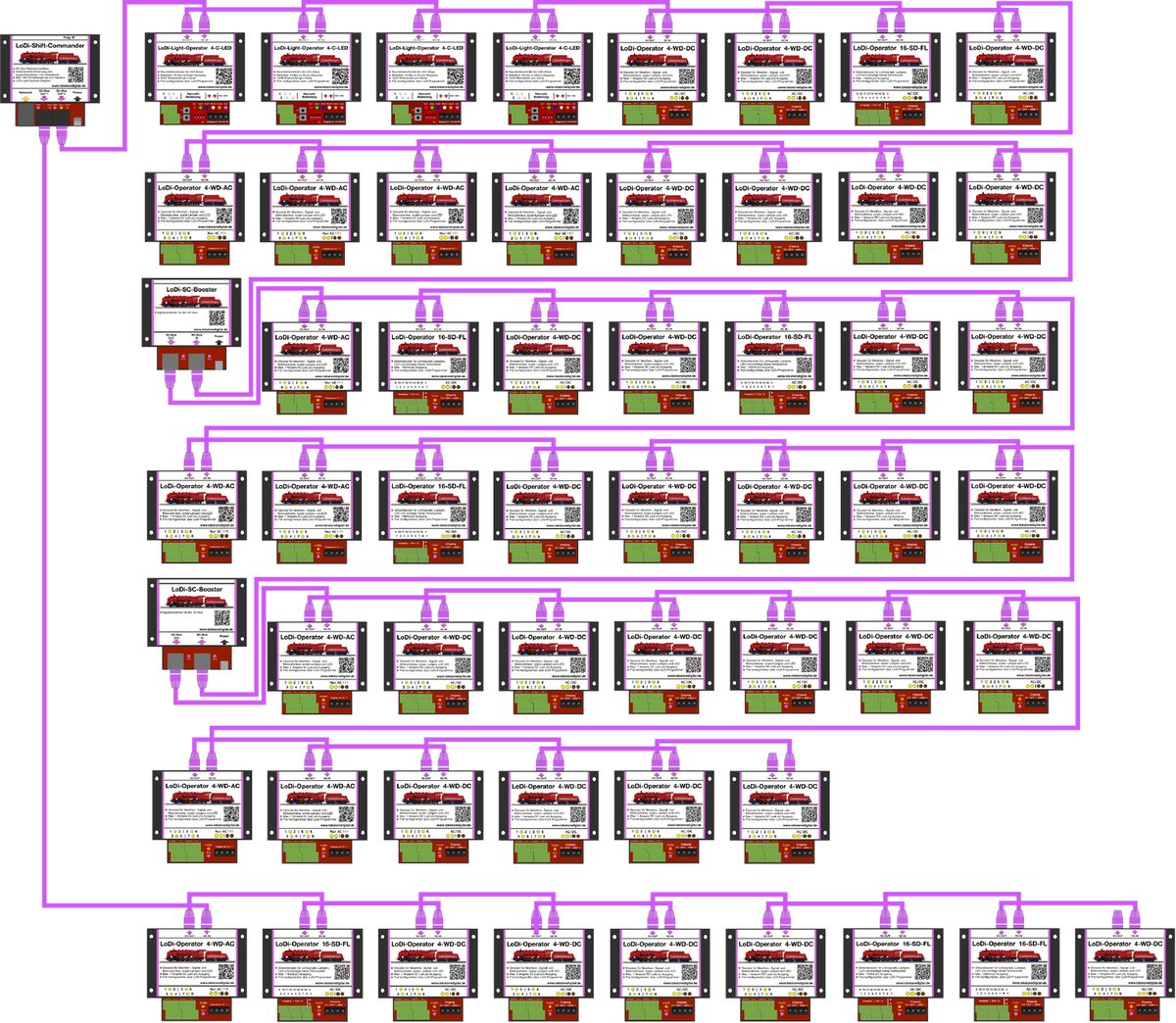

Auf dem letzten Beispielbild können Sie einen ausgereizten SC-Bus 1 und 2 erkennen. Die Reihenfolge der Module ist hierbei völlig unerheblich.

Nur bei dem LoDi-Light-Controller sollten Sie darauf achten, dass dieser an Bus 2 angeschlossen wird.

Wichtig ist, dass Sie nach jedem 16. Modul einen neuen LoDi-SC-Booster im System integrieren.

Die Buslänge bzw. Anzahl der Module lassen sich ganz einfach berechnen.

Auf Bus 1 stehen Ihnen 96 Kanäle zur Verfügung.

Hier könnten Sie z.B. 12 LoDi-Operatoren 4-WD-DC oder AC anschließen, da jedes Modul 8 Kanäle benötigt.

Am langsamen Bus stehen Ihnen 384 Kanäle zur Verfügung. Das wären also 48 LoDi-Operatoren 4-WD-AC oder DC, LoDi-Light-Controller 4-C-LED oder der LoDi-Operator 16-SD-FL.

Sie sehen, dass Sie mit unserem System sehr dynamisch arbeiten können.

5. Download LoDi-SC-Bosster PDF-Version

Hier können Sie eine Zusammenfassung des LoDi-SC-Booster für Hardware als PDF-Datei downloaden.

Anleitung (PDF)

Produkteigenschaft	Wert
Artikelgewicht:	0,15 kg
