Das Einstiegsset beinhaltet:
1* LoDi-Rektor, die Fahrzentrale für ihre Lokomotiven und Weichen.
1* LoDi-CV-Programmer, 1 Ampere.
Lieferumfang:
LoDi-Rektor, 1 µCon-Bus Terminator, 2 Meter Netzwerkkabel Gelb, USB Netzteil und USB-C Kabel. 1 USB-PD-Netzteil 45Watt.
Endlich ist es soweit! 🎉 Der LoDi-CV-Programmer ist da !
Er ist der neueste Zugang im LoDi-Bus-Familie und lässt sich ganz bequem an den LoDi-Rektor oder hinter andere LoDi-Bus-Teilnehmer einstecken. Damit er mit der Zeit geht, haben wir ihm eine moderne USB-C-PD-Technik spendiert – so kann man nun die Spannung des Geräts individuell anpassen.
Aber das war’s noch nicht: Neben seiner Funktion als Programmiergerät ist er auch als kleiner Booster mit bis zu 1 Ampere nutzbar. Und das Beste? Neben dem gängigen DCC-Protokoll kann er sich auch mit mfx-Decodern unterhalten – und natürlich haben wir schon an die Zukunft gedacht: DCC-A ist in Vorbereitung! 🚀
Kurz gesagt: Ein echtes Multitalent für deine Modellbahn! 🔧✨

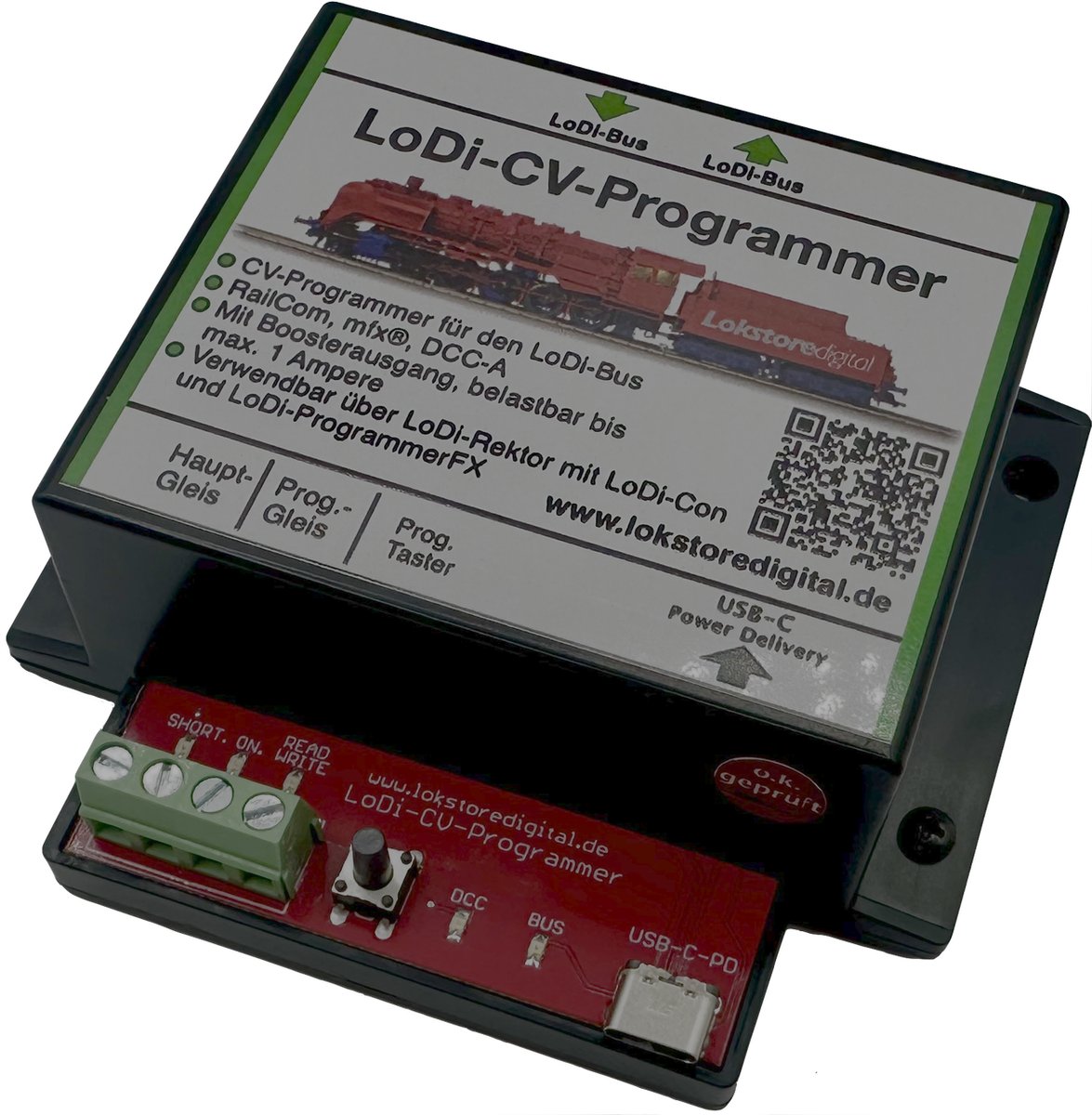

Die Eigenschaften des LoDi-CV-Programmer
Professionelles Programmiergerät für die Datenformate DCC und mfx®. Vorbereitet für das zukünftige Datenformat DCC-A. Voll integrierte LoDi-Bus-Komponente ab LoDi-Rektor Version 03.04.05. Automatische Anmeldung aller mfx®-fähigen Lokomotiven. Vollständige RailCom-Unterstützung – komfortables Auslesen und Schreiben von CVs auf dem Hauptgleis. Komfortable Konfiguration der LoDi-DCC-Zubehördecoder sowie Decoder anderer Hersteller. Moderne Spannungsversorgung über USB-C PD (Power Delivery) mit einstellbarer Ausgangsspannung von 9–20 V mittels LoDi-Con oder LoDi-ProgrammerFX. Integrierter Mini-Booster mit bis zu 1 Ampere Ausgangsleistung – ideal für kleinere Anlagen. 1. Der LoDi-CV-Programmer und seine Anschlüsse
Der LoDi-CV-Programmer ist ein vielseitiges Programmiergerät, das nahtlos mit dem LoDi-Bus (ehemals µCon-Bus) zusammenarbeitet. Für den Betrieb wird der LoDi-Rektor als zentrale Steuereinheit benötigt.

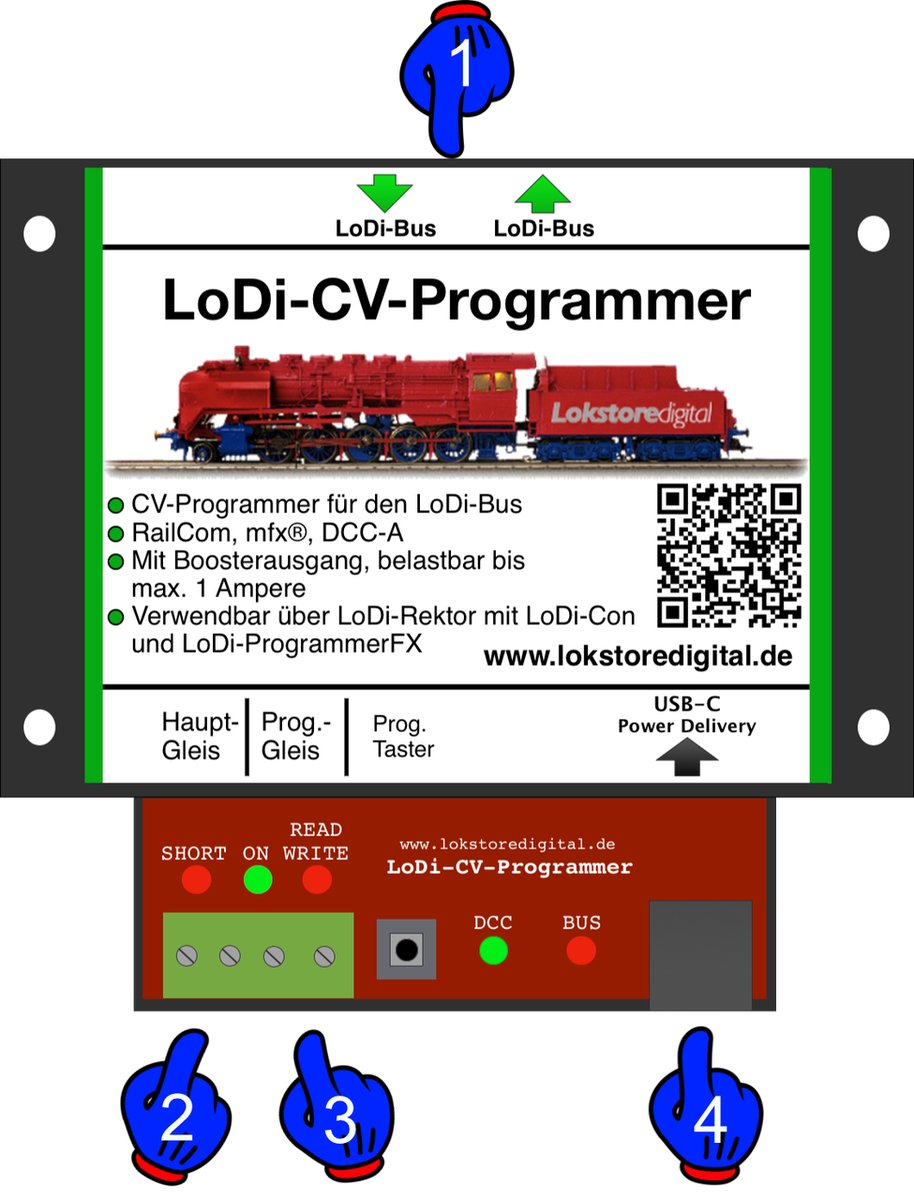

Der LoDi-CV-Programmer verfügt über folgende Anschlüsse:
(1) LoDi-Bus Eingang: An dieser Buchse wird der LoDi-Bus eingespeist. LoDi-Bus OUT: Hier können weitere LoDi-Bus-Teilnehmer angeschlossen werden (2,3) Gleisausgang und Programmiergleisausgang: (4) Anschluss an das mitgelieferte Netzteil: 2. LEDs und Programmiertaster des LoDi-CV-Programmer
Über die Led Anzeigen am LoDi-CV-Programmer können Sie Information erhalten, die hilfreich bei der Fehlersuche und der Einstellung des Gerätes sein können.
(1) "Short" = Diese LED zeigt Ihnen einen Kurzschluss am Booster-Ausgang an. Sobald ein Kurzschluss festgestellt wird, fängt die LED an zu blinken. (2) "DCC" LED = Diese LED leuchtet dauerhaft, sobald der Booster ein Signal über den Bus erhält. Hierbei ist es egal, ob es ein DCC, Motorola oder M3 Signal ist. Sollte kein Buskabel eingesteckt sein, oder der LoDi-Rektor ausgeschaltet sein, blinkt die DCC LED in einem schnellen Rhythmus. (3) Programmiertaster: Jeder LoDi-Bus-Teilnehmer verfügt über eine eigene Adresse, über die er am Bus angesprochen werden kann. Um eine neue Adresse einzustellen, muss zuerst der Taster gedrückt werden. Die Adressvergabe erfolgt über die Inbetriebnahme-Software LoDi-ProgrammerFX oder LoDi-Con. Ein kurzes Antippen des Tasters schaltet der Gleisausgang aus oder wieder an. Die LED "ON" erlischt oder wird dadurch eingeschaltet.
Darüber kann mittels des Prog.-Taster die Programmierung der Adresse vorgenommen werden. Der LoDi-Bus stellt 63 Adressen zur Verfügung. Sobald der Taster länger als 3 Sekunden gedrückt wird, blinken die Bus und DCC Led abwechselnd Rot / Grün. Dieser Vorgang kann durch erneutes Drücken des Tasters unterbrochen werden oder endet, wenn eine neue Adresse über den Bus an den LoDi-Bus-Teilnehmer gesendet wird. Versteht der Teilnehmer das Signal, endet der Programmiervorgang und er befindet sich wieder im Normalbetrieb.
3. Anschluss an ein Netzteil
USB-C Power Delivery (PD) – Flexible und sichere Stromversorgung
Der LoDi-CV-Programmer wird mit einem 45-Watt-USB-C-PD-Netzteil ausgeliefert, das die folgenden Spannungen bereitstellt:
20 Volt → für Spur 1, G, 0, H0 (Märklin)
15 Volt → für Spur H0, H0m, H0e, TT, N
12 Volt → für Spuren kleiner als N
9 Volt → für Spur Z und kleiner
Das mitgelieferte Netzteil wurde speziell für den LoDi-CV-Programmer getestet und garantiert eine stabile und sichere Stromversorgung.
⚠️ Bitte verwenden Sie keine Netzteile unklarer Herkunft, um mögliche Fehlfunktionen oder Schäden zu vermeiden.
Spannung individuell einstellbar
Die gewünschte Ausgangsspannung kann bequem über den LoDi-ProgrammerFX oder den LoDi-Con eingestellt werden. So lässt sich der LoDi-CV-Programmer optimal an die jeweiligen Modellbahn-Spurweiten anpassen.
Was ist USB-C Power Delivery (PD)?
USB-C Power Delivery (PD) ist ein intelligentes Schnelllade- und Stromversorgungsprotokoll, das es ermöglicht, verschiedene Geräte mit unterschiedlichen Spannungen und Leistungen zu versorgen. Im Gegensatz zu herkömmlichen USB-Netzteilen, die oft nur eine feste Spannung (z. B. 5V) liefern, kann ein USB-C PD-Netzteil dynamisch die benötigte Spannung aushandeln – in unserem Fall für verschiedene Modellbahn-Spurweiten.
Vorteile von USB-C PD für den LoDi-CV-Programmer
✔ Spannung flexibel einstellbar: Über den LoDi-ProgrammerFX oder den LoDi-Con kann die benötigte Spannung einfach angepasst werden.
✔ Höhere Leistung & Effizienz: Dank der 45-Watt-Leistung stehen jederzeit genügend Reserven für den Betrieb zur Verfügung.
✔ Zukunftssicher & universell: USB-C PD ist ein offener Standard, der sich immer mehr durchsetzt – viele neue Netzteile verfügen bereits über den Standard.
✔ Schutz vor Überlast & Fehlspannungen: Der PD-Standard schützt angeschlossene Geräte vor zu hoher Spannung oder falscher Stromzufuhr.
Warum kein herkömmliches Netzteil?
Im Gegensatz zu klassischen Modellbahn-Netzteilen mit fester Ausgangsspannung bietet USB-C PD die Flexibilität, verschiedene Spannungen bereitzustellen – ideal für den universellen Einsatz mit verschiedenen Modellbahn-Spurweiten. Oder auch zum Schutz der Elektronik in der Lok nach einem Digitalumbau.

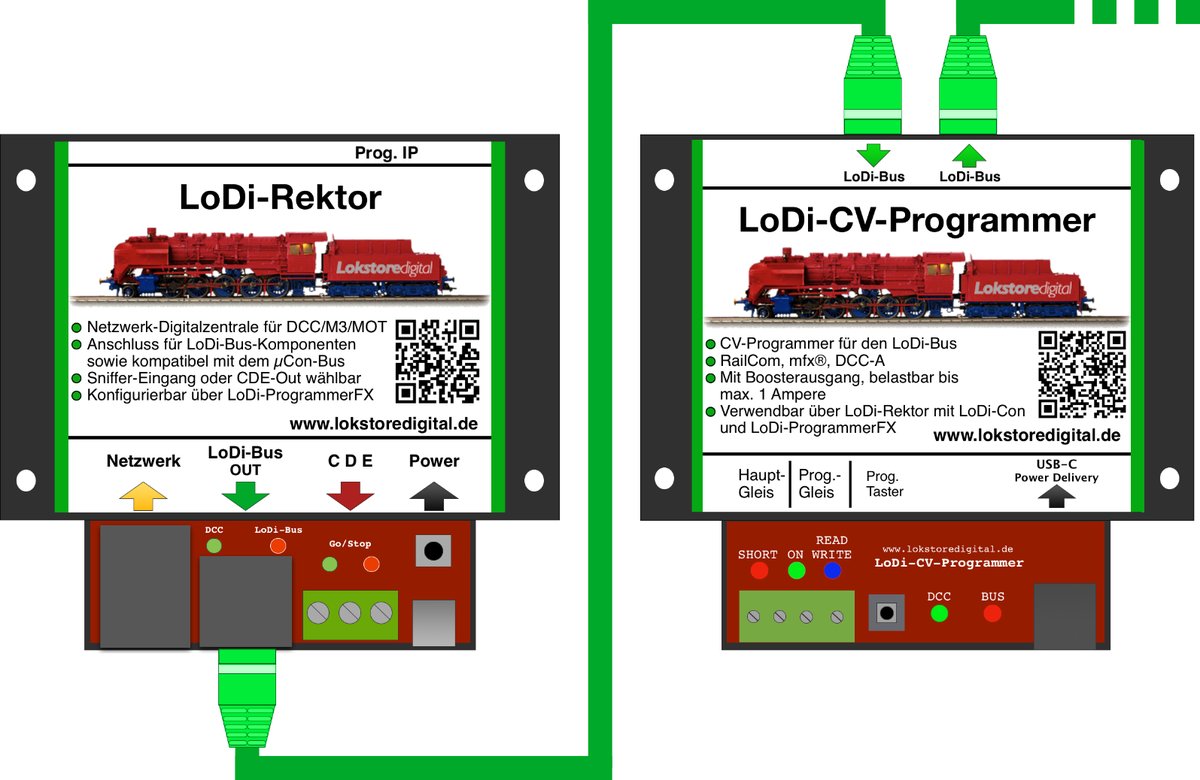

4. Anschluss an den LoDi-Bus
Der LoDi-Bus – Zuverlässige Kommunikation zwischen Komponenten
Der LoDi-Bus (ehemals µCon-Bus) wurde ursprünglich entwickelt, um eine stabile und verlustfreie Datenübertragung über lange Distanzen zu ermöglichen. Während er anfangs speziell für Booster gedacht war, hat er sich mittlerweile zu einem vielseitigen Kommunikationssystem für verschiedene LoDi-Komponenten weiterentwickelt.
Im LoDi-Bus werden die Geräte in einer Linie hintereinander verbunden, eine sternförmige Verkabelung ist nicht vorgesehen.
Der LoDi-CV-Programmer ist aber der LoDi-Rektor Firmwareversion 3.4.5 vollständig in den Bus integriert und steht in kontinuierlichem Austausch mit dem LoDi-Rektor. Dabei versorgt der LoDi-Rektor den LoDi-CV-Programmer mit den erforderlichen Steuerdaten und sendet diese über den LoDi-Bus. Doch die Kommunikation verläuft nicht nur in eine Richtung. Der LoDi-CV-Programmer kann ebenfalls Daten an den LoDi-Rektor zurücksenden, die dann in den LoDi-ProgrammerFX, LoDi-Con oder die Modellbahnsteuerung einfließen. Dazu gehören unter anderem Messwerte wie Strom- und Spannungsmessungen, die Statusüberwachung von Kurzschlüssen, Überwachung des Netzteils sowie die aktuelle Gerätetemperatur und noch viel mehr.
Über den LoDi-Rektor in Kombination mit dem LoDi-ProgrammerFX sowie dem LoDi-Con lassen sich zahlreiche Einstellungen für den LoDi-CV-Programmer vornehmen. So kann beispielsweise die Kurzschlussempfindlichkeit angepasst oder die Adresse verwaltet werden.
6. Anschluss an das Gleis
Mit dem eingebauten kleinen Booster des LoDi-CV-Programmers lassen sich kleine Anlagen mit bis zu fünf Loks problemlos steuern – natürlich abhängig davon, wie viel Strom die einzelnen Loks benötigen. In unseren Tests mit einer kompakten Anlage und fünf Zügen konnte der LoDi-CV-Programmer zuverlässig den Betrieb übernehmen.
Dabei ist jedoch zu beachten, dass der LoDi-CV-Programmer in erster Linie als Programmiergerät konzipiert wurde. Der integrierte Booster ist ideal für kleine Testaufbauten und den Fahrbetrieb im niedrigen Leistungsbereich. Dauertest-Ergebnisse zeigen, dass eine Belastung von bis zu 0,8 A optimal ist, während kurzfristig auch bis zu 1,1 A möglich bleibt.
Soll eine größere Anlage oder eine höhere Stromaufnahme realisiert werden, empfiehlt sich der Einsatz eines LoDi-Boosters. Dieser sorgt für eine stabile und leistungsfähige Spannungsversorgung und ermöglicht den sicheren und zuverlässigen Betrieb auch mit mehreren Zügen und zusätzlicher Beleuchtung oder digitalen Verbrauchern.
ACHTUNG!!!
Der LoDi-CV-Programmer benötigt eine separate Stromversorgung und ist elektrisch isoliert vom LoDi-Booster bzw. LoDi-Booster 10A. Daher ist es nicht möglich, von einem Booster-versorgten Gleisabschnitt direkt über eine Trennstelle in den Programmierbereich zu fahren. Zur Vermeidung von Schäden empfehlen wir, das Fahrzeug von Hand oder mittels eines Trennungsgleises in den Programmierbereich umzusetzen.

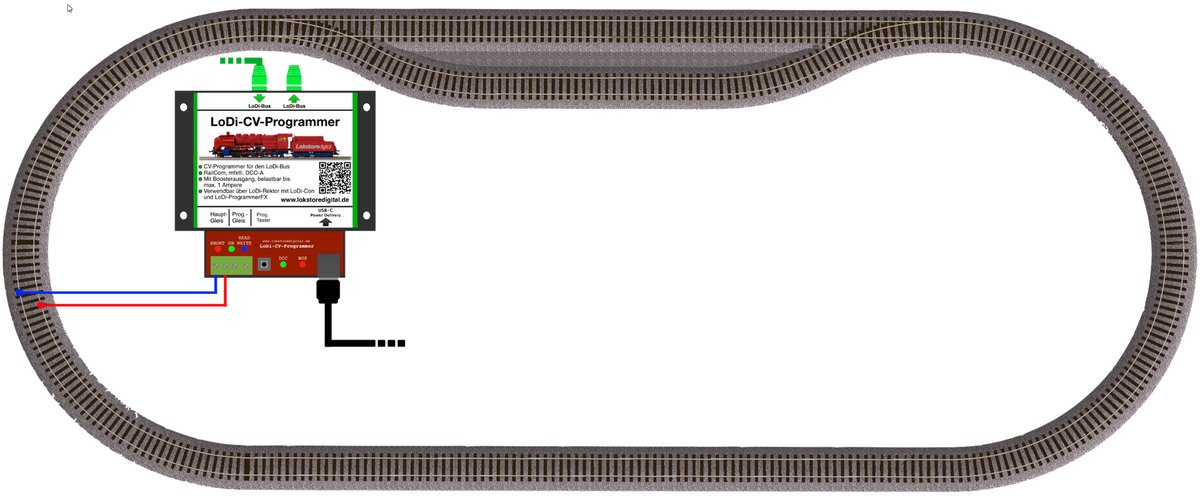

Wer sich einen kleinen Testkreis aufgebaut hat und diesen über den LoDi-CV-Programmer betreiben möchte, kann dafür direkt den Hauptgleis-Ausgang verwenden.
Bitte beachten Sie, dass entweder das Hauptgleis oder das Programmiergleis aktiv sein kann – nie beide gleichzeitig!
Am Programmiergleis-Ausgang stellt der LoDi-CV-Programmer maximal 500 mA zur Verfügung.
7. Anschluss an das Programmiergleis
Wie oben bereits erwähnt, verfügt der LoDi-CV-Programmer über zwei Ausgänge: Den sogenannten „Hauptgleis-Ausgang“ (links) und den „Programmiergleis-Ausgang“.
Am Programmiergleis-Ausgang stehen Ihnen zum Programmieren bis zu 500 mA zur Verfügung. Das Programmiergleis sollte ein separater Gleisabschnitt sein, auf dem Sie störungsfrei immer nur ein Fahrzeug oder einen Decoder programmieren können.
In unserem Schaubild haben wir zusätzlich zu unserem kleinen Fahrkreis ein separates Gleisstück als Programmiergleis eingerichtet.
Noch eine wichtige Info zum Programmieren einer Lok auf dem Programmiergleis:
Das Programmiergleis ist speziell dafür gedacht, einzelne Loks zu erkennen und deren CV-Werte (Konfigurationsdaten) auszulesen oder zu ändern. Damit das zuverlässig funktioniert, muss die Zentrale eindeutig wissen, mit welcher Lok sie gerade spricht.
Wenn mehrere Loks gleichzeitig auf dem Programmiergleis stehen, kann es zu folgenden Problemen kommen:
Falsche Rückmeldungen: Die Zentrale bekommt widersprüchliche Signale und kann die Lok nicht korrekt identifizieren. Fehlerhafte CV-Programmierung: Änderungen könnten auf die falsche Lok geschrieben werden – oder gar nicht. Kurzschluss: Wenn der Gesamtstrom von 500mA übertroffen wird durch mehrere Fahrzeuge auf dem Programiergleis, kann weder gelesen noch geschrieben werden. Daher gilt:
👉 Immer nur eine Lok aufs Programmiergleis stellen – dann läuft alles zuverlässig und sicher.
8. Anschluss an Zubehördecoder
Viele Kunden setzen in ihren Anlagen Zubehördecoder ein, wie z.B. den LoDi-83-AC oder Weichen- und Signaldecoder anderer Hersteller.
Mit dem LoDi-CV-Programmer können Sie diese Decoder direkt über den Anschluss des Hauptgleises mit Digitalinformationen versorgen. Dadurch entfällt die Notwendigkeit eines separaten Boosterausgangs für das Zubehör.
DCC-Zubehördecoder mit RailCom-Unterstützung kommunizieren über den LoDi-CV-Programmer bidirektional. Sie können somit live am Gleisstrang die CVs aller angeschlossenen RailCom-fähigen Zubehördecoder auslesen und programmieren. Darüber hinaus erhalten Sie unmittelbar über RailCom eine Bestätigung, sobald der Decoder einen Schaltbefehl ausgeführt hat.
Alle LoDi-DCC-Zubehördecoder verfügen über RailCom und sind somit vollständig über den
LoDi-CV-Programmer konfigurierter.
An einem LoDi-CV-Programmer können bis zu 30 Weichendecoder betrieben werden. Die tatsächlich mögliche Anzahl hängt vom Stromverbrauch der angeschlossenen Decoder ab. Über die integrierte Stromverbrauchsanzeige des LoDi-CV-Programmers behalten Sie jederzeit den Überblick über den aktuellen Strombedarf.
Selbstverständlich steht das Programmiergleis weiterhin zur Verfügung, während der Hauptgleisausgang beispielsweise für Decoder oder eine kleine Fahrstrecke verwendet wird.
Im folgenden Bild zeigen wir einen kleinen Komplettaufbau. Bei Bedarf lassen sich hier selbstverständlich weitere Komponenten integrieren, zum Beispiel Rückmelder wie z.B. der LoDi-8-GBM.
9. Technische Daten
Der LoDi-CV-Programmer verfügt über eine gesamte Ausgangsleistung von 1 A wovon Ihnen 0,8 Ampere Dauer und kurzfristig bis zu 1,1 Ampere zur verfügung stehen.
Er besitzt einen thermischen Überlastungsschutz, der dafür sorgt, dass der LoDi-CV-Programmer bei Überlastung keinen Schaden davon trägt.
Maße:
Länge: 89 mm
Breite: 100 mm
Höhe: 35 mm
Gewicht: 90 g
10. Einrichten des LoDi-CV-Programmer im LoDi-PrgrammerFX
sowie Firmwareupdate
Hier geht es zum Einrichten des LoDi-CV-Programmer
11 . Download LoDi-CV-Programmer PDF-Version
Hier können Sie eine Zusammenfassung des LoDi-Booster für Hard- und Software als PDF-Datei downloaden.
Anleitung (PDF)
