Beleuchtungsplatine für das Bordrestaurant des ICE 1 und 2 von Märklin® sowie Trix®, mit LEDs oben für die perfekte Ausleuchtung auch im oberen Wagenteil.
(Wagen nicht im Lieferumgang erhalten)
Der ICE 1 und 2 von Märklin® und Trix® sollte jedem Modellbahner ein Begriff sein. Gerade die jüngere Generation erfreut sich daran, ihn auf der Modellbahnanlage fahren zu lassen.
Wir haben daher zum Nachrüsten ein LoDi-WiB-Set für den ICE mit einer hochwertigen LED Platine entwickelt, die einfach getauscht werden kann und den sonst nicht beleuchteten Einstiegsbereich über eine Jumperbrücke mit ausleuchten kann.
Der Motorwagen kann mit einem 21pol Decoder bestückt werden.
Die Motorwagenplatine bietet eine Variante mit installiertem Lautsprecher für Sound und/oder Schleiferumschaltung, die über den Decoder gesteuert werden kann.
Die Eigenschaften der LoDi-WiB ICE-M(-R) sowie der LoDi-Motor WiB ICE-M und -S
Einfache Montage, Optimierung für Fahrzeug mit voller RailCom-Fähigkeit. Passgenaue Bauform. Einstellbare Helligkeit über Potentiometer. 21pol MTC-Standard für den Anschluss jeglicher Decoder. Sparsame LED Technik mit optimaler Ausleuchtung und zusätzlicher Gangbeleuchtung. Vorbereitet auf Führerstandsbeleuchtung auf LoDi-Motor WiB ICE-M(-S) Einbauvideo von moba-tech
1. Die LoDi-(Motor) WiB ICE-M (-S) Platinen und LoDi-WiB ICE2 St
In unserem Shop können Sie zwischen einzelnen Platinen LoDi-WiB ICE-M für die Abteilwagen oder nur die Motorwagen-Platine LoDi-Motor WiB ICE-M (-S) wählen.
Abteilwagenplatinen für die Wagen sowie das Bordrestaurant.

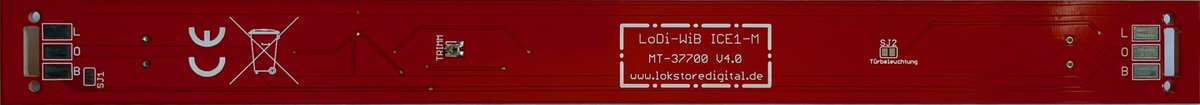

Hier sehen Sie eine Front- und Rückansicht.
Neue Version Mitte 2025: Ab Mai 2025 haben wir die Platinen für die Wagen und das Bordrestaurant überarbeitet. Diese sind nun weiß, um das Licht im Wageninneren besser reflektieren zu können. Zudem wurde das Platinenlayout vereinfacht und leicht verkleinert. Die Anschlüsse bleiben unverändert, weshalb eine vollständige Überarbeitung der Bedienungsanleitung nicht notwendig war. SJ1 entfällt in der neuen Version.
Vorgängerversion von 2020 bis Anfang 2025
Die LoDi-WiB ICE-M passt in folgende Märklin®- Wagen:
ICE1 3370, 33701, 3770, 37701, 37702, 37703, 39711, 39712. ICE2 36711, 36712, 37712, 29786, 29790, 29791, 29792, 29794, 29795, 33712. Die LoDi-WiB ICE-M passt in folgende Trix®- Wagen:
Sollte an ihren Wagen und Triebköpfen keine stromführende Kupplung verbaut sein, müssen Sie diese erst noch nachrüsten.
Motorwagenplatine für Triebköpfe mit und ohne Motor.
Die LoDi-Motor WiB-ICE-M(-S) passt in alle gängigen ICE 1 und 2 mit Hochleistungsmotor oder 3 Pol Trommelkollektormotor. Sollten Sie noch einen 3 Pol Trommelkollektormotor in Ihrem ICE verbaut haben, sollten Sie diesen auf einen 5Pol umrüsten oder zumindest einen Dauermagnet gegen die Feldspule austauschen.
Ab der Platineversion 1.50 verfügt die Motorplatine über Ausgänge für LEDs, die positiv geschaltet werden können, sowie über die Standardausgänge des Decoders, die negativ gegenüber U+ geschaltet sind.
Der ICE2 Steuerwagen

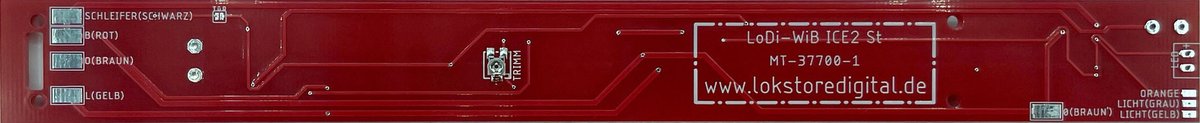

Die LoDi-WiB ICE2-St ist speziell für den Steuerwagen entwickelt worden. Sie passt genau in den Steuerwagen und kann mit wenigen Handgriffen umgebaut werden. Sie verfügt über eine 21Pol MTC Schnittstelle und kann mit allen gängigen 21Pol Funktionsdecoder ausgerüstet werden.
2. Einbau der LoDi-WiB ICE-M(-R)
Sie können den Umbau selbst durchführen?
Dann starten Sie mit dieser Anleitung.
Sie benötigen:
einen Lötkolben mit einer feinen Spitze und Lötzinn, einen Kreuzschraubenzieher sowie eine Pinzette, einen kleinen feinen Seitenschneider sowie, falls vorhanden, eine Abisolierzange für feine Adern, Sekundenkleber zur leichten Befestigung der Platinen oder der Kabelhalterung. Die Abteilwagen
Wir starten nun mit dem Abteilwagen.
Diese sollten für geübte Hände in weniger als 10 Minuten umgebaut sein.
Sie benötigen für den Umbau die LoDi-WiB ICE-M.
Achten Sie bei den Umbauten immer darauf!
Falls Sie noch Figuren mit einkleben und oder beim Fixieren mit Sekundenkleber arbeiten, installieren Sie die Wagendächer nicht gleich wieder auf den Wagen.
Sekundenkleber benötigt mindestens 1 - 2 Stunden bis er vollständig ausgedampft ist.
Dies könnte sonst zu milchigen oder angelaufenen Verglasungen führen.
Als erstes müssen Sie an beiden Wagenenden die Wagenabdeckungen abziehen.
Nach dem nun beide Seitenbacken abgezogen wurden, können Sie den Wagenoberteil vom Unterteil lösen. Dazu müssen Sie den oberen Teil ein wenig aus dem Wagenboden clipsen.
Danach lässt sich das Wagendach einfach abheben.
Löten Sie nun zunächst die Kabel an der original Platine ab und entfernen Sie diese aus der Wagenhalterung.
Legen Sie nun die LoDi-WiB ICE-M in den Wagen ein. Als nächstes verlöten Sie die Kabel.
L = Gelb ( Licht schalten )
O = Braun ( Masse, Radschleifer )
B = Rot ( Mittelleiter )
( Die Kabelfarben können abweichend sein. )
===================================
L = Gelb ( Licht schalten )
O = Rot ( Mittelleiter )
B = Braun ( Masse, Radschleifer ) (kann auch entfallen nähere Info weiter unten bei: Entfernen der Massefeder.)
Auf der Platine befindet sich ein kleines Potentiometer, an diesem können Sie mit einem kleinen Kreuzschraubenzieher die Helligkeit einstellen.
Wie oben schon erwähnt, haben wir auf der Platine zwei weitere LEDs in den Türeinstiegen verbaut, die beim Orignal sonst dunkel sind.
Diese LEDs sind werkseitig aus aber nicht aktiv und müssen mit Hilfe einer Lötbrücke aktiviert werden.
Bauen Sie nun den Wagen wieder in der umgekehrten Reihenfolge zusammen, wie Sie Ihn zerlegt haben.
Durch die Möglichkeit die Türen der ICE Wagen zu beleuchten sieht man dann natürlich die Kabel direkt in den Wagen. In der Regel fällt das bei einem vorbeifahrenden Zug auch nicht auf, allerdings geht es doch schöner. Aus diesem Grund haben wir diesen Kabelkanal entworfen. Dieser wird einfach direkt an die Kante mit Sekundenkleber angebracht.
Es kann sein das Sie die Kabel tauschen müssen wenn diese zu starr sind. Auch sollten die Kabel unten wie auf dem Bild gezeigt in eine Gegenschleife gelegt werden. Das bietet zwei Vorteile, zum einen Ist somit die Kupplung noch völlig beweglich und dazu entsteht weniger Bewegung an der Lötstelle.
Das Bordrestaurant
Seit der neuen Version 4.3 der Wagenplatinen LoDi-ICE-M gibt es die zusätzliche Variante LoDi-ICE-M-R. Wie oben beschrieben, wurden im Bereich des Bordrestaurants ergänzend LEDs an der Oberseite der Platine angebracht. Diese leuchten nun den oberen Bereich des Wagens aus. Die Montage erfolgt wie gewohnt – es ist lediglich auf die korrekte Ausrichtung des Deckels zu achten, da dieser Wagen sowohl einen kurzen als auch einen langen Fensterausschnitt besitzt.

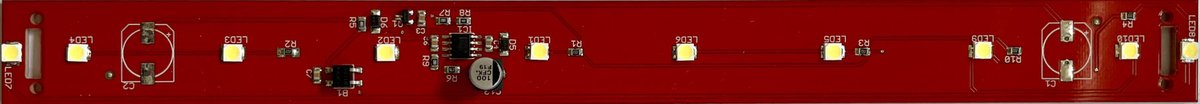

Bei der Version für das Bordrestaurant befinden sich auf der Oberseite zusätzlich vier 3 mm-LEDs, die so angeordnet sind, dass sie den oberen Teil des Wagens ausleuchten. Wie hier gekennzeichnet, sehen Sie bei (1) den kurzen Fensterabschnitt und bei (2) den langen Fensterabschnitt.
Bitte achten Sie darauf, dass Dach und Platine korrekt ausgerichtet sind. Wenn Sie diese vertauscht haben – also (1) an Stelle von (2) und umgekehrt – kann es sein, dass das Dach nicht richtig passt. In diesem Fall nehmen Sie das Dach bitte nochmals ab und überprüfen Sie die Ausrichtung.
Einsetzen eines Stützelko
Auf der LoDi-WiB ICE-M(-R) befinden sich zwei Anschlüsse für einen Stützelko, C1 und C2.
Dort können Sie einen Stützelko ab 100µF bis 25 oder 35 Volt anschließen. Ein optimales Ergebnis erzielen Sie mit einem 330µF 25 Volt.
Die LoDi-WiB ICE-M verfügt über eine Ladeschaltung für sanftes Laden. Somit geht Ihr Booster beim Einschalten nicht direkt in den Kurzschluss.
Entfernen der Massefeder für den ICE Wagen
Der obere umbau ist abgebildet und angeschlossen wie das Original. Wenn Sie in den Triebköpfen / Steuerwagen unsere LoDi-Motor WiB ICE-M verbauen, können Sie auf alle Massefedern in den Wagen verzichten. Dies verringert extrem den Rollwiderstand, zuglängen von 12 Wagen sind somit selbst für einen Triebkopf kein Problem.
Entferne Sie die Massefeder einfach aus dem unteren Drehgestell und löten Sie sie an der LoDi-WiB ICE-M oben ab. Es muss kein weitere umbau vorgenommen werden, die LoDi-WiB ICE-M schaltet sich selbst um und wird jetzt nur noch von dem Gelben und der Roten Kabel der Kupplung verbunden.

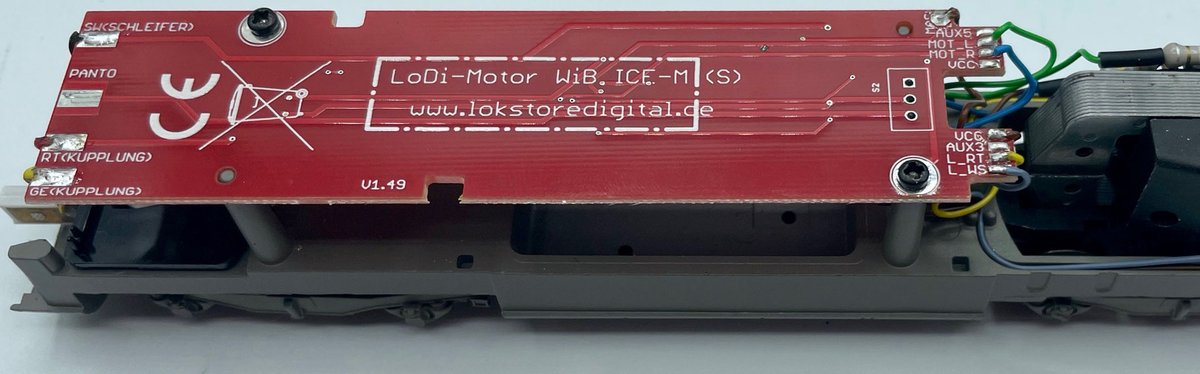

2 . Einbau der LoDi-Motor WiB ICE-M(-S)
Es gibt mehrere Varianten der Triebköpfe, mit Steuerwagen sowie mit Dummytriebkopf.
Die ICE1 Generation hat noch eine Frontbeleuchtung aus Lampen, die ICE2 Variante meist schon LED.
Klicken Sie auf das Bild auf dem ihr Zug abgebildet ist.
3 . Technische Daten
Masse LoDi-WiB ICE-M Version 2025:
Länge 242 mm
Breite 18 mm
Dicke 1,55 mm
Gewicht: 16 Gramm
Masse LoDi-WiB ICE-M:
Länge 245 mm
Breite 22 mm
Dicke 1,55 mm
Gewicht: 20 Gramm
Masse LoDi-(Motor) WiB ICE-M-S:
Länge 180 mm
Breite 29 mm
Dicke 1,55 mm
Gewicht: 18 Gramm bzw 19 Gramm mit (-S) Variante.
Die LoDi-Motor ICE-M(-S) ist mit einer Standard MTC-21 pol-Schnittstelle ausgestattet und kann mit allen gängigen Lok- bzw. Funktionsdecoder mit 21 pol-Schnittstelle ausgestattet werden.
